B1.8807

B1.8807

top flange type, reinforced swing mechanism,
double acting, max. operating pressure 250 bar
B1.8807
ダウンロード
カタログ
取扱説明書
ラインアップ情報
Description

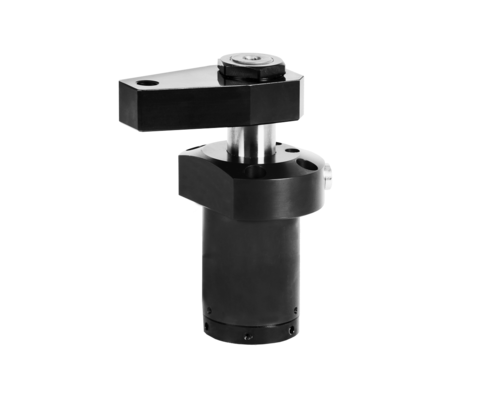

B 1.8807 Swing clamps without swing stroke

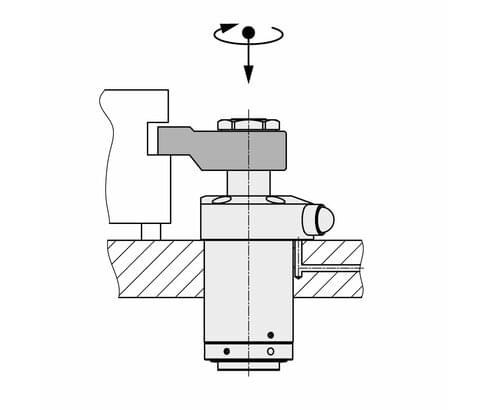

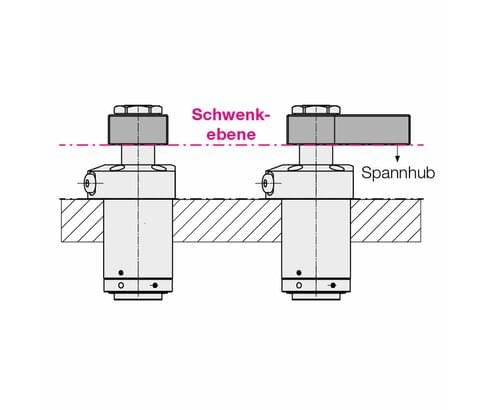

In this version without axial swing stroke, the clamping arm swivels in one plane and does not make any axial movement when swivelled.

Special features
• Reinforced swing mechanism
• Connections for pipe threads and drilled channels
 • Radial anti-rotation device in the clamping stroke
 • Indexing of clamping arm for repeatable alignment

Reinforced swing mechanism
The reinforced swing mechanism ensures that the angle position of the clamping arm remains the same even if a slight collision with the workpiece during loading and unloading or during clamping occurs.

Radial anti-rotation device in the clamping stroke
With swivelling clamping devices, workpieces can also be machined overhead. In the event of a sudden drop in clamping pressure, the radial anti-rotation device prevents the clamping arm from swivelling back. The workpiece is then no longer clamped. However, a sensible arrangement of several swing clamps and workpiece positioning aids can prevent the workpiece from falling out of the fixture (see also the note in the operating manual).

Advantages
● Compact design partially recessible
● Compact design
● Extremely short clamping and unclamping times
● Swinging in into narrow recesses
● Wiper with metal swarf protection

Versions
• 3 sizes
• Clamping arm seat with cone 1: 10, pendulum eye or fork head
• 2 clamping strokes per size
• Clockwise, counterclockwise or non-swivelling swing motion
• Swing angle 0°, 15° to 75° and 90°
• Angle of clamping position selectable for pendulum eye or fork head

Seals
NBR = nitrile butadiene rubber

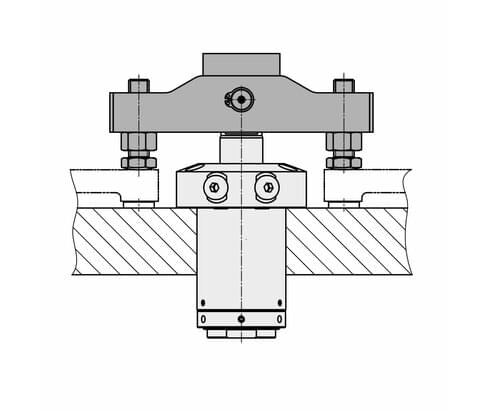

Double clamping arm
This allows space-saving clamping of workpieces in multiple clamping fixtures.

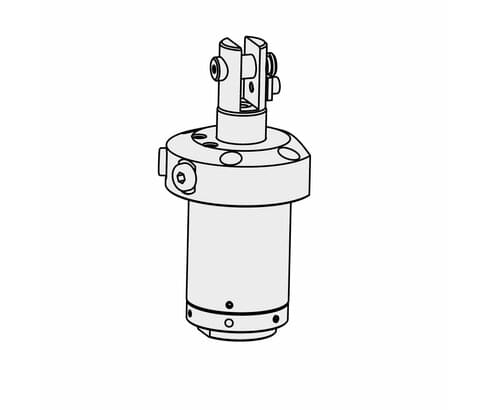

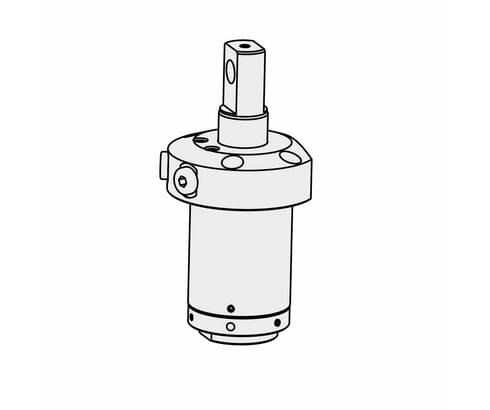

Piston rods with pendulum eyes and fork heads are available so that optimally fitting double clamping arms can be attached.
For a newly designed double clamping arm, the moment of inertia must be determined to
calculate the admissible flow rate using the formula on page 9 of the catalogue sheet.

製品 (522)
読み込み中…
Gehäusebauform
Flansch oben (522)
Baugröße
Spanneisenaufnahme
Spannhub [mm]
Schwenkhub [mm]
0 (522)
Gesamthub [mm]
Schwenkwinkel [°]
Schwenkrichtung
Winkel der Spannstellung W [°]
Funktionsweise
doppelt wirkend (522)
Kolbendurchmesser [mm]
Stangendurchmesser [mm]
max. Zugkraft [kN]
max. Betriebsdruck [bar]
250 (522)
Dichtungen
NBR (522)
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss (522)
Schwenkmechanik
verstärkt (522)
アイテム番号 CADデータFunktionsweiseKolbendurchmesser [mm]Stangendurchmesser [mm]max. Zugkraft [kN]
アイテム番号
CADデータ
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
23
Stangendurchmesser [mm]
16
max. Zugkraft [kN]
5.3
プロパティ
アイテム番号
CADデータ
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
23
Stangendurchmesser [mm]
16
max. Zugkraft [kN]
5.3
プロパティ
アイテム番号
CADデータ
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
23
Stangendurchmesser [mm]
16
max. Zugkraft [kN]
5.3
プロパティ
アイテム番号
CADデータ
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
23
Stangendurchmesser [mm]
16
max. Zugkraft [kN]
5.3
プロパティ
アイテム番号
CADデータ
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
23
Stangendurchmesser [mm]
16
max. Zugkraft [kN]
5.3
プロパティ
アイテム番号
CADデータ
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
23
Stangendurchmesser [mm]
16
max. Zugkraft [kN]
5.3
プロパティ
アイテム番号
CADデータ
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
23
Stangendurchmesser [mm]
16
max. Zugkraft [kN]
5.3
プロパティ
アイテム番号
CADデータ
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
23
Stangendurchmesser [mm]
16
max. Zugkraft [kN]
5.3
プロパティ
アイテム番号
CADデータ
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
23
Stangendurchmesser [mm]
16
max. Zugkraft [kN]
5.3
プロパティ
アイテム番号
CADデータ
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
23
Stangendurchmesser [mm]
16
max. Zugkraft [kN]
5.3
プロパティ
読み込み中…
アイテム番号
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
23
Stangendurchmesser [mm]
16
max. Zugkraft [kN]
5.3
max. Betriebsdruck [bar]
250
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Flansch oben
Spannhub [mm]
8
Schwenkmechanik
verstärkt
Schwenkwinkel [°]
Schwenkrichtung
nicht schwenkend
Schwenkhub [mm]
Gesamthub [mm]
8
Spanneisenaufnahme
Gabelkopf
Baugröße
1
Winkel der Spannstellung W [°]
0-175
アイテム番号
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
23
Stangendurchmesser [mm]
16
max. Zugkraft [kN]
5.3
max. Betriebsdruck [bar]
250
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Flansch oben
Spannhub [mm]
15
Schwenkmechanik
verstärkt
Schwenkwinkel [°]
Schwenkrichtung
nicht schwenkend
Schwenkhub [mm]
Gesamthub [mm]
8
Spanneisenaufnahme
Gabelkopf
Baugröße
1
Winkel der Spannstellung W [°]
0-175
アイテム番号
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
23
Stangendurchmesser [mm]
16
max. Zugkraft [kN]
5.3
max. Betriebsdruck [bar]
250
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Flansch oben
Spannhub [mm]
8
Schwenkmechanik
verstärkt
Schwenkwinkel [°]
15
Schwenkrichtung
リンク集
Schwenkhub [mm]
Gesamthub [mm]
8
Spanneisenaufnahme
Gabelkopf
Baugröße
1
Winkel der Spannstellung W [°]
0-175
アイテム番号
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
23
Stangendurchmesser [mm]
16
max. Zugkraft [kN]
5.3
max. Betriebsdruck [bar]
250
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Flansch oben
Spannhub [mm]
15
Schwenkmechanik
verstärkt
Schwenkwinkel [°]
15
Schwenkrichtung
リンク集
Schwenkhub [mm]
Gesamthub [mm]
8
Spanneisenaufnahme
Gabelkopf
Baugröße
1
Winkel der Spannstellung W [°]
0-175
アイテム番号
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
23
Stangendurchmesser [mm]
16
max. Zugkraft [kN]
5.3
max. Betriebsdruck [bar]
250
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Flansch oben
Spannhub [mm]
8
Schwenkmechanik
verstärkt
Schwenkwinkel [°]
20
Schwenkrichtung
リンク集
Schwenkhub [mm]
Gesamthub [mm]
8
Spanneisenaufnahme
Gabelkopf
Baugröße
1
Winkel der Spannstellung W [°]
0-175
アイテム番号
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
23
Stangendurchmesser [mm]
16
max. Zugkraft [kN]
5.3
max. Betriebsdruck [bar]
250
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Flansch oben
Spannhub [mm]
15
Schwenkmechanik
verstärkt
Schwenkwinkel [°]
20
Schwenkrichtung
リンク集
Schwenkhub [mm]
Gesamthub [mm]
8
Spanneisenaufnahme
Gabelkopf
Baugröße
1
Winkel der Spannstellung W [°]
0-175
アイテム番号
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
23
Stangendurchmesser [mm]
16
max. Zugkraft [kN]
5.3
max. Betriebsdruck [bar]
250
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Flansch oben
Spannhub [mm]
8
Schwenkmechanik
verstärkt
Schwenkwinkel [°]
25
Schwenkrichtung
リンク集
Schwenkhub [mm]
Gesamthub [mm]
8
Spanneisenaufnahme
Gabelkopf
Baugröße
1
Winkel der Spannstellung W [°]
0-175
アイテム番号
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
23
Stangendurchmesser [mm]
16
max. Zugkraft [kN]
5.3
max. Betriebsdruck [bar]
250
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Flansch oben
Spannhub [mm]
15
Schwenkmechanik
verstärkt
Schwenkwinkel [°]
25
Schwenkrichtung
リンク集
Schwenkhub [mm]
Gesamthub [mm]
8
Spanneisenaufnahme
Gabelkopf
Baugröße
1
Winkel der Spannstellung W [°]
0-175
アイテム番号
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
23
Stangendurchmesser [mm]
16
max. Zugkraft [kN]
5.3
max. Betriebsdruck [bar]
250
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Flansch oben
Spannhub [mm]
8
Schwenkmechanik
verstärkt
Schwenkwinkel [°]
30
Schwenkrichtung
リンク集
Schwenkhub [mm]
Gesamthub [mm]
8
Spanneisenaufnahme
Gabelkopf
Baugröße
1
Winkel der Spannstellung W [°]
0-175
アイテム番号
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
23
Stangendurchmesser [mm]
16
max. Zugkraft [kN]
5.3
max. Betriebsdruck [bar]
250
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Flansch oben
Spannhub [mm]
15
Schwenkmechanik
verstärkt
Schwenkwinkel [°]
30
Schwenkrichtung
リンク集
Schwenkhub [mm]
Gesamthub [mm]
8
Spanneisenaufnahme
Gabelkopf
Baugröße
1
Winkel der Spannstellung W [°]
0-175
アクセサリー (12)
アイテム番号 CADデータ 商品の説明
アイテム番号
CADデータ
/
商品の説明
O-ring 6 x 1.5 mm, NBR as per data sheet B1.828
アイテム番号
CADデータ
商品の説明
O-ring 8 x 1.5 mm, NBR as per data sheet B1.5091
アイテム番号
CADデータ
商品の説明
Clamping arm blank with cone 1:10 for piston rod Ø 16 mm max. 250 bar, as per data sheet B1.8807
アイテム番号
CADデータ
/
商品の説明
Clamping arm blank with cone 1:10 for piston rod Ø 25 mm max. 250 bar, as per data sheet B1.8807
アイテム番号
CADデータ
商品の説明
Clamping arm blank with cone 1:10 for piston rod Ø 36 mm max. 250 bar, as per data sheet B1.8807
アイテム番号
CADデータ
/
商品の説明
Nut M14x1.5 as per data sheet B1.852
アイテム番号
CADデータ
/
商品の説明
Hex nut M22 x 1.5 mm tightening torque: 50 Nm as per data sheet B1.8807
アイテム番号
CADデータ
/
商品の説明
Hex nut M30 x 1,5 mm tightening torque: 110 Nm as per data sheet B1.8807
アイテム番号
CADデータ
/
商品の説明
Index pin Ø3 x 6 mm, St50k as per data sheet B1.852
アイテム番号
CADデータ
商品の説明
Dowel pin Ø 3 x 12 mm as per data sheet B1.8807
読み込み中…
Beschreibung
B 1.8807 Schwenkspanner ohne Schwenkhub

Bei dieser Ausführung ohne axialem Schwenkhub schwenkt das Spanneisen in einer Ebene und macht beim Schwenken keine Axialbewegung.

Besondere Merkmale
• Verstärkte Schwenkmechanik
• Anschlüsse für Rohrgewinde und gebohrte Kanäle
• Radiale Verdrehsicherung im Spannhub
• Indexierung des Spanneisens zur wiederholgenauen Ausrichtung

Verstärkte Schwenkmechanik
Durch die verstärkte Schwenkmechanik bleibt die Winkelstellung des Spanneisens auch nach einer leichten Kollision beim Be- und Entladen des Werkstücks oder beim Spannvorgang erhalten.

Radiale Verdrehsicherung im Spannhub
Mit schwenkbaren Spannvorrichtungen können Werkstücke auch über Kopf bearbeitet werden. Bei einem plötzlichem Spanndruckabfall wird durch die radiale Verdrehsicherung ein Zurückschwenken des Spanneisens verhindert. Das Werkstück ist dann nicht mehr festgespannt. Durch eine sinnvolle Anordnung mehrerer Schwenkspanner und Werkstückpositionierhilfen kann aber ein Herausfallen des Werkstücks aus der Vorrichtung verhindert werden (siehe auch Hinweis in der Betriebsanleitung).

Vorteile
● Kompakte Bauform teilweise versenkbar
● Kürzeste Baulänge
● Sehr kurze Spann- und Entspannzeit
● Einschwenken in schmale Vertiefungen
● Abstreifer mit metallischem Späneschutz



Ausführungen
• 3 Baugrößen
• Spanneisenaufnahme mit Kegel 1 : 10,  Pendelauge oder Gabelkopf
• 2 Spannhübe je Baugröße
• rechts, links oder nicht schwenkend
• Schwenkwinkel 0°, 15° bis 75° und 90°
• Winkel der Spannstellung bei Pendelauge oder Gabelkopf wählbar

Dichtungen
NBR = Nitril-Butadien-Kautschuk


Doppelspanneisen
Damit können in Mehrfachspannvorrichtungen Werkstücke platzsparend gespannt werden. Lieferbar sind Kolbenstangen mit Pendelaugen und Gabelköpfen, sodass optimal passende Doppelspanneisen befestigt werden können. Für ein neu konstruiertes Doppelspanneisen muss das Trägheitsmoment ermittelt werden, um den zulässigen Volumenstrom nach der Formel auf Seite 9 des Katalogblatts zu berechnen.
