Description

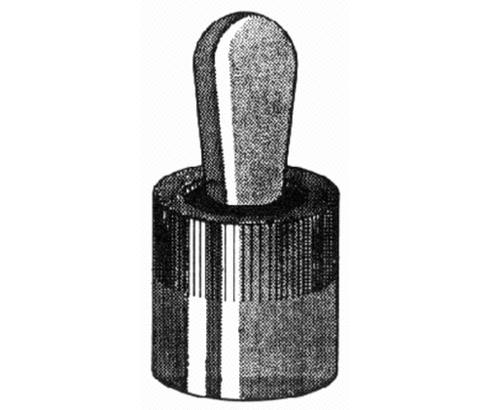

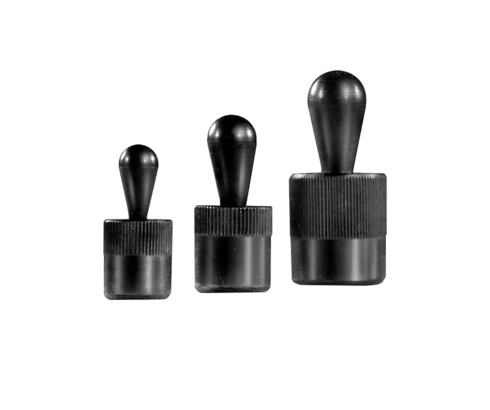

G 3.812 Spring clamping elements

These spring clamping elements were developed for quick, safe and economic positioning and clamping of workpieces for the clamping range of 10 to 30 kN.

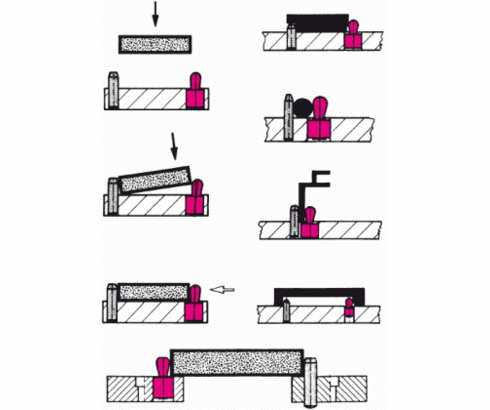

Function
The clamping force is generated by displacement of a spring-loaded pin.

With sealing
Elements of range 3112 1XX are equipped with additional sealing against swarf and coolants and are particularly suitable for its application in the metal cutting machining.

Without sealing
Elements of range 3122 2XX without the extra sealing are suitable for assembly and welding.

製品 (30)

数

アイテム番号	CADデータ	Einbau-Ø A [mm]	Druckstift-Ø B [mm]	max. Spannkraft [N}	Abdichtung
アイテム番号 3112000	CADデータ	Einbau-Ø A [mm] 6	Druckstift-Ø B [mm] 3	max. Spannkraft [N} 10	Abdichtung ohne	プロパティ
アイテム番号 3112001	CADデータ	Einbau-Ø A [mm] 6	Druckstift-Ø B [mm] 3	max. Spannkraft [N} 20	Abdichtung ohne	プロパティ
アイテム番号 3112002	CADデータ	Einbau-Ø A [mm] 6	Druckstift-Ø B [mm] 3	max. Spannkraft [N} 40	Abdichtung ohne	プロパティ
アイテム番号 3112003	CADデータ	Einbau-Ø A [mm] 10	Druckstift-Ø B [mm] 5	max. Spannkraft [N} 20	Abdichtung ohne	プロパティ
アイテム番号 3112004	CADデータ	Einbau-Ø A [mm] 10	Druckstift-Ø B [mm] 5	max. Spannkraft [N} 50	Abdichtung ohne	プロパティ
アイテム番号 3112005	CADデータ	Einbau-Ø A [mm] 10	Druckstift-Ø B [mm] 5	max. Spannkraft [N} 100	Abdichtung ohne	プロパティ
アイテム番号 3112006	CADデータ	Einbau-Ø A [mm] 10	Druckstift-Ø B [mm] 6	max. Spannkraft [N} 40	Abdichtung ohne	プロパティ
アイテム番号 3112007	CADデータ	Einbau-Ø A [mm] 10	Druckstift-Ø B [mm] 6	max. Spannkraft [N} 75	Abdichtung ohne	プロパティ
アイテム番号 3112008	CADデータ	Einbau-Ø A [mm] 10	Druckstift-Ø B [mm] 6	max. Spannkraft [N} 150	Abdichtung ohne	プロパティ
アイテム番号 3112009	CADデータ	Einbau-Ø A [mm] 12	Druckstift-Ø B [mm] 8	max. Spannkraft [N} 50	Abdichtung ohne	プロパティ

アクセサリー (5)

数

アイテム番号	CADデータ	商品の説明
アイテム番号 3112140	CADデータ /	商品の説明 Mounting tool for spring clamping element Ø 3 mm as per data sheet G3.812
アイテム番号 3112141	CADデータ /	商品の説明 Mounting tool for spring clamping element Ø 5 mm as per data sheet G3.812
アイテム番号 3112142	CADデータ /	商品の説明 Mounting tool for spring clamping element Ø 6 mm as per data sheet G3.812
アイテム番号 3112143	CADデータ /	商品の説明 Mounting tool for spring clamping element Ø 8 mm as per data sheet G3.812
アイテム番号 3112144	CADデータ /	商品の説明 Mounting tool for spring clamping element Ø 10 mm as per data sheet G3.812

Application examples

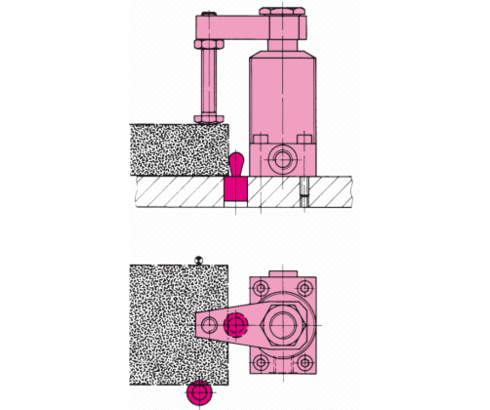

Positioning and clamping fixture

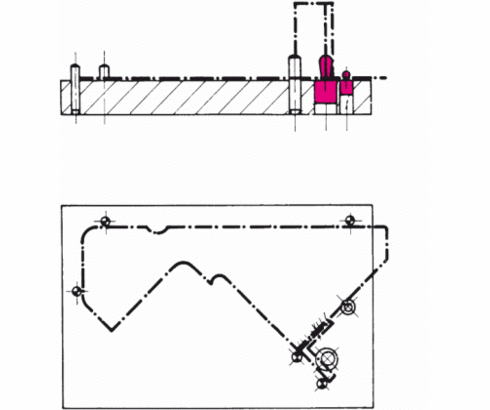

Drilling fixture

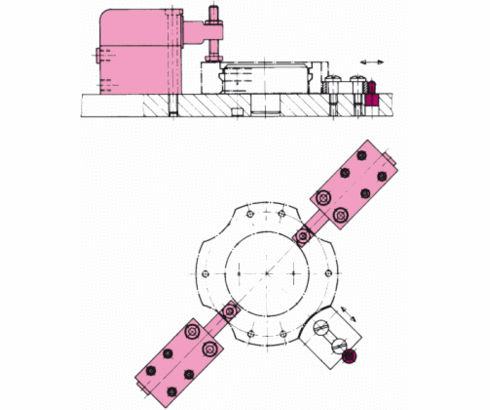

Welding fixture

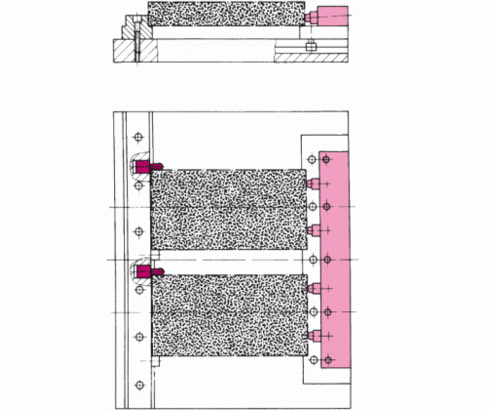

Multiple clamping fixture
