    シリーズ
    B1.4842

    ボアクランプ

    製品および価格についてのお問い合わせ
    フランジタイプ、センタリング付と無し、複動式、内径7.8 から17.7 mm、最大作動圧250 bar
    ボアクランプ
    ダウンロード
    カタログ
    ENESFR
    取扱説明書
    ラインアップ情報
    説明
    B 1.4842 ボアクランプ

    ボアクランプは、支持面に直径7.8mmから17.7mmの加工穴を有するワークのクランプに特に適しています。

    ボアクランプは、複動式の引込み式シリンダーです。ピストンに交換可能なクランプブッシングが固定されています。クランプブッシングの4つのセグメントは、ピラミッド形状のクランプボルトによりスプリング力で放射状に拡張されます。これにより、拡張力は常に一定で、作動圧に依存しません。ワークは、拡張されたクランプブッシングにより油圧なしで保持されます。ワークの引き下げとクランプブッシングの解放は、いずれも油圧で制御されます。正圧空気を接続することで、クランプブッシングは切粉や冷却液から保護されます。ワークの支持面には、空気圧式シートチェック用の穴が設けられています。

    ビデオ
    製品 (12)
    製品についてはお問い合わせください
    ご要望に応じて、その商品がまだ手配可能かどうか確認いたします
    Gehäusebauform
    Flanschausführung (12)
    Typ
    Bohrungsspanner (12)
    Funktionsweise
    doppelt wirkend (12)
    max. Betriebsdruck [bar]
    250 (12)
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss (12)
    Zentrierfunktion
    ohne Zentrierung (12)
    min. Spanndurchmesser [mm]
    max. Spanndurchmesser [mm]
    max. Niederzugkraft [kN]
    Dichtung
    FKM (12)
    Auflagekontrolle
    pneumatisch (12)
    Sperrluftanschluss
    mit (12)
    アイテム番号 CADデータTypFunktionsweisemax. Betriebsdruck [bar]hydraulische Anschlüsse
    アイテム番号
    4318121A
    CADデータ
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss
    プロパティ
    アイテム番号
    4318121B
    CADデータ
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss
    プロパティ
    アイテム番号
    4318121C
    CADデータ
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss
    プロパティ
    アイテム番号
    4318121D
    CADデータ
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss
    プロパティ
    アイテム番号
    4318121E
    CADデータ
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss
    プロパティ
    アイテム番号
    4318221F
    CADデータ
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss
    プロパティ
    アイテム番号
    4318221G
    CADデータ
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss
    プロパティ
    アイテム番号
    4318221H
    CADデータ
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss
    プロパティ
    アイテム番号
    4318221K
    CADデータ
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss
    プロパティ
    アイテム番号
    4318221L
    CADデータ
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss
    プロパティ
    アイテム番号
    4318121A
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss
    Zentrierfunktion
    ohne Zentrierung
    Gehäusebauform
    Flanschausführung
    min. Spanndurchmesser [mm]
    7.8
    max. Spanndurchmesser [mm]
    8.2
    max. Niederzugkraft [kN]
    5.1
    Dichtung
    FKM
    Auflagekontrolle
    pneumatisch
    Sperrluftanschluss
    mit
    アイテム番号
    4318121B
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss
    Zentrierfunktion
    ohne Zentrierung
    Gehäusebauform
    Flanschausführung
    min. Spanndurchmesser [mm]
    8.3
    max. Spanndurchmesser [mm]
    9.2
    max. Niederzugkraft [kN]
    5.1
    Dichtung
    FKM
    Auflagekontrolle
    pneumatisch
    Sperrluftanschluss
    mit
    アイテム番号
    4318121C
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss
    Zentrierfunktion
    ohne Zentrierung
    Gehäusebauform
    Flanschausführung
    min. Spanndurchmesser [mm]
    9.3
    max. Spanndurchmesser [mm]
    9.7
    max. Niederzugkraft [kN]
    5.1
    Dichtung
    FKM
    Auflagekontrolle
    pneumatisch
    Sperrluftanschluss
    mit
    アイテム番号
    4318121D
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss
    Zentrierfunktion
    ohne Zentrierung
    Gehäusebauform
    Flanschausführung
    min. Spanndurchmesser [mm]
    9.8
    max. Spanndurchmesser [mm]
    10.2
    max. Niederzugkraft [kN]
    5.1
    Dichtung
    FKM
    Auflagekontrolle
    pneumatisch
    Sperrluftanschluss
    mit
    アイテム番号
    4318121E
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss
    Zentrierfunktion
    ohne Zentrierung
    Gehäusebauform
    Flanschausführung
    min. Spanndurchmesser [mm]
    10.3
    max. Spanndurchmesser [mm]
    11.2
    max. Niederzugkraft [kN]
    5.1
    Dichtung
    FKM
    Auflagekontrolle
    pneumatisch
    Sperrluftanschluss
    mit
    アイテム番号
    4318221F
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss
    Zentrierfunktion
    ohne Zentrierung
    Gehäusebauform
    Flanschausführung
    min. Spanndurchmesser [mm]
    11.3
    max. Spanndurchmesser [mm]
    11.7
    max. Niederzugkraft [kN]
    9.8
    Dichtung
    FKM
    Auflagekontrolle
    pneumatisch
    Sperrluftanschluss
    mit
    アイテム番号
    4318221G
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss
    Zentrierfunktion
    ohne Zentrierung
    Gehäusebauform
    Flanschausführung
    min. Spanndurchmesser [mm]
    11.8
    max. Spanndurchmesser [mm]
    12.7
    max. Niederzugkraft [kN]
    9.8
    Dichtung
    FKM
    Auflagekontrolle
    pneumatisch
    Sperrluftanschluss
    mit
    アイテム番号
    4318221H
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss
    Zentrierfunktion
    ohne Zentrierung
    Gehäusebauform
    Flanschausführung
    min. Spanndurchmesser [mm]
    12.8
    max. Spanndurchmesser [mm]
    13.7
    max. Niederzugkraft [kN]
    9.8
    Dichtung
    FKM
    Auflagekontrolle
    pneumatisch
    Sperrluftanschluss
    mit
    アイテム番号
    4318221K
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss
    Zentrierfunktion
    ohne Zentrierung
    Gehäusebauform
    Flanschausführung
    min. Spanndurchmesser [mm]
    13.8
    max. Spanndurchmesser [mm]
    14.7
    max. Niederzugkraft [kN]
    9.8
    Dichtung
    FKM
    Auflagekontrolle
    pneumatisch
    Sperrluftanschluss
    mit
    アイテム番号
    4318221L
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss
    Zentrierfunktion
    ohne Zentrierung
    Gehäusebauform
    Flanschausführung
    min. Spanndurchmesser [mm]
    14.8
    max. Spanndurchmesser [mm]
    15.7
    max. Niederzugkraft [kN]
    9.8
    Dichtung
    FKM
    Auflagekontrolle
    pneumatisch
    Sperrluftanschluss
    mit
    アクセサリー (18)
    製品についてはお問い合わせください
    ご要望に応じて、その商品がまだ手配可能かどうか確認いたします
    アイテム番号 CADデータ 商品の説明
    アイテム番号
    0431703F
    CADデータ
    /
    商品の説明
    Clamping set for bore clamps size 2, Ø 11.3 - 11.7 mm for bore clamp 4318-2X0F as per data sheet B1.4841
    アイテム番号
    0431703G
    CADデータ
    /
    商品の説明
    Clamping set for bore clamps size 2, Ø 11.8 - 12.7 mm for bore clamp 4318-2X0G as per data sheet B1.4841
    アイテム番号
    0431703H
    CADデータ
    /
    商品の説明
    Clamping set for bore clamps size 2, Ø 12.8 - 13.7 mm for bore clamp 4318-2X0H as per data sheet B1.4841
    アイテム番号
    0431703K
    CADデータ
    /
    商品の説明
    Clamping set for bore clamps size 2, Ø 13.8 - 14.7 mm for bore clamp 4318-2X0K as per data sheet B1.4841
    アイテム番号
    0431703L
    CADデータ
    /
    商品の説明
    Clamping set for bore clamps size 2, Ø 14.8 - 15.7 mm for bore clamp 4318-2X0L as per data sheet B1.4841
    アイテム番号
    0431703M
    CADデータ
    /
    商品の説明
    Clamping set for bore clamps size 2, Ø 15.8 - 16.7 mm for bore clamp 4318-2X0M as per data sheet B1.4841
    アイテム番号
    0431703N
    CADデータ
    /
    商品の説明
    Clamping set for bore clamps size 2, Ø 16.8 - 17.7 mm for bore clamp 4318-2X0N as per data sheet B1.4841
    アイテム番号
    0431704A
    CADデータ
    /
    商品の説明
    Clamping set for bore clamps size 1, Ø 7.8 - 8.2 mm for bore clamp 4318-1X0A as per data sheet B1.4841
    アイテム番号
    0431704B
    CADデータ
    /
    商品の説明
    Clamping set for bore clamps size 1, Ø 8.3 - 9.2 mm for bore clamp 4318-1X0B as per data sheet B1.4841
    アイテム番号
    0431704C
    CADデータ
    /
    商品の説明
    Clamping set for bore clamps size 1, Ø 9.3 - 9.7 mm for bore clamp 4318-1X0C as per data sheet B1.4841
    アプリケーション例

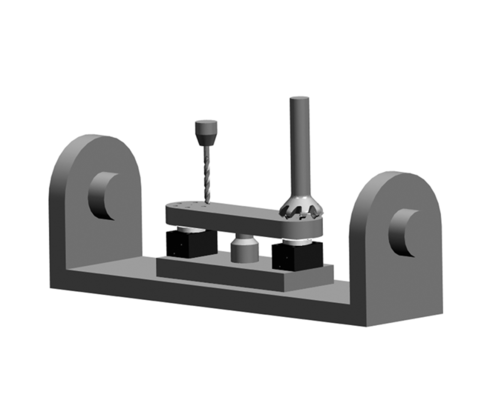

    アプリケーション例1

    インデックス式ブリッジでの板材の5面加工
