ボアクランプ

複動式、引込タイプ、センタリング付と無し、内径 16 から 46 mm、最大作動圧50から350 bar

ダウンロード

カタログ

EN ES FR PL

取扱説明書

ラインアップ情報

Description

B 1.481 Bore clamp

The bore clamp is particularly suitable for centring and clamping of workpieces with smoothly machined bores with diameters from 16 to 46 mm and a support surface square to the hole axis.

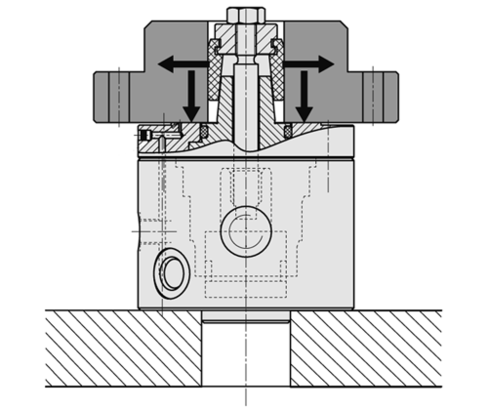

The bore clamp is a combination of a double-acting pull-type cylinder equipped with a segment clamping bushing, which is pulled by a tie rod over a fixed cone. Thereby the segment clamping bushing expands radially to the bore diameter of the workpiece to be clamped. By the simultaneous axial movement the workpiece is clamped onto the hardened support at the housing. The obtainable low-clamping force depends on the factor of friction within the bore and the operating pressure.

製品 (15)

数

アイテム番号	CADデータ	Typ	Funktionsweise	max. Betriebsdruck [bar]	hydraulische Anschlüsse
アイテム番号 4317100	CADデータ	Typ Bohrungsspanner	Funktionsweise doppelt wirkend	max. Betriebsdruck [bar] 50	hydraulische Anschlüsse Rohrgewinde und O-Ring-Flanschanschluss	プロパティ
アイテム番号 4317110	CADデータ	Typ Bohrungsspanner	Funktionsweise doppelt wirkend	max. Betriebsdruck [bar] 50	hydraulische Anschlüsse Rohrgewinde und O-Ring-Flanschanschluss	プロパティ
アイテム番号 4317120	CADデータ	Typ Bohrungsspanner	Funktionsweise doppelt wirkend	max. Betriebsdruck [bar] 50	hydraulische Anschlüsse Rohrgewinde und O-Ring-Flanschanschluss	プロパティ
アイテム番号 4317200	CADデータ	Typ Bohrungsspanner	Funktionsweise doppelt wirkend	max. Betriebsdruck [bar] 75	hydraulische Anschlüsse Rohrgewinde und O-Ring-Flanschanschluss	プロパティ
アイテム番号 4317210	CADデータ	Typ Bohrungsspanner	Funktionsweise doppelt wirkend	max. Betriebsdruck [bar] 75	hydraulische Anschlüsse Rohrgewinde und O-Ring-Flanschanschluss	プロパティ
アイテム番号 4317220	CADデータ	Typ Bohrungsspanner	Funktionsweise doppelt wirkend	max. Betriebsdruck [bar] 75	hydraulische Anschlüsse Rohrgewinde und O-Ring-Flanschanschluss	プロパティ
アイテム番号 4317300	CADデータ	Typ Bohrungsspanner	Funktionsweise doppelt wirkend	max. Betriebsdruck [bar] 150	hydraulische Anschlüsse Rohrgewinde und O-Ring-Flanschanschluss	プロパティ
アイテム番号 4317310	CADデータ	Typ Bohrungsspanner	Funktionsweise doppelt wirkend	max. Betriebsdruck [bar] 150	hydraulische Anschlüsse Rohrgewinde und O-Ring-Flanschanschluss	プロパティ
アイテム番号 4317320	CADデータ	Typ Bohrungsspanner	Funktionsweise doppelt wirkend	max. Betriebsdruck [bar] 150	hydraulische Anschlüsse Rohrgewinde und O-Ring-Flanschanschluss	プロパティ
アイテム番号 4317400	CADデータ	Typ Bohrungsspanner	Funktionsweise doppelt wirkend	max. Betriebsdruck [bar] 250	hydraulische Anschlüsse Rohrgewinde und O-Ring-Flanschanschluss	プロパティ

アクセサリー (306)

数

アイテム番号	CADデータ	商品の説明
アイテム番号 0361986	CADデータ	商品の説明 Sealing plug G1/8 with thread sealing ring with hexagon socket SW4 max. 500 bar, as per data sheet F9.300
アイテム番号 0361987	CADデータ	商品の説明 Sealing plug G1/4 with thread sealing ring with hexagon socket SW6 max. 500 bar, as per data sheet F9.300
アイテム番号 3000343	CADデータ	商品の説明 O-ring 8 x 1.5 mm, NBR as per data sheet B1.5091
アイテム番号 3338160	CADデータ	商品の説明 Segment clamping bushing Ø16.0 mm as per data sheet B1.481
アイテム番号 3338161	CADデータ	商品の説明 Segment clamping bushing Ø16.1 mm as per data sheet B1.481
アイテム番号 3338162	CADデータ	商品の説明 Segment clamping bushing Ø16.2 mm as per data sheet B1.481
アイテム番号 3338163	CADデータ	商品の説明 Segment clamping bushing Ø16.3 mm as per data sheet B1.481
アイテム番号 3338164	CADデータ	商品の説明 Segment clamping bushing Ø16.4 mm as per data sheet B1.481
アイテム番号 3338165	CADデータ	商品の説明 Segment clamping bushing Ø16.5 mm as per data sheet B1.481
アイテム番号 3338166	CADデータ	商品の説明 Segment clamping bushing Ø16.6 mm as per data sheet B1.481
