    シリーズ
    B1.4841

    ボアクランプ

    製品および価格についてのお問い合わせ
    ブロックタイプ、センタリング付と無し、複動式、内径7.8 から17.7 mm、最大作動圧250 bar
    ボアクランプ
    ダウンロード
    カタログ
    ENESFR
    取扱説明書
    ラインアップ情報
    説明
    B 1.4841 ボアクランプ

    ボアクランプは、支持面に直径7.8mmから17.7mmの加工穴を有するワークのクランプに特に適しています。

    ボアクランプは、複動式のプル式シリンダーです。ピストンに交換可能なクランプブッシングが固定されています。

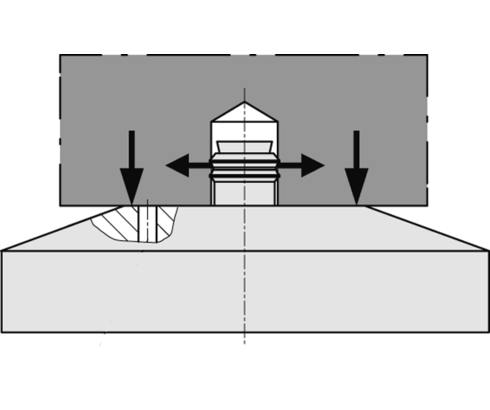

    クランプブッシングの4つのセグメントは、円錐形クランプボルトによりスプリング力で放射状に拡張されます。これにより、拡張力は常に一定で、作動圧に依存しません。クランプブッシングの解放とワークの引き下げクランプは、いずれも油圧で制御されます。
    正圧空気を接続することで、クランプブッシングは切粉や冷却液から保護されます。ワークの熱硬化支持面には、空気式シートチェック接続用の穴が設けられています。

    ビデオ
    製品 (12)
    製品についてはお問い合わせください
    ご要望に応じて、その商品がまだ手配可能かどうか確認いたします
    Gehäusebauform
    Blockausführung (12)
    Typ
    Bohrungsspanner (12)
    Funktionsweise
    doppelt wirkend (12)
    max. Betriebsdruck [bar]
    250 (12)
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss (12)
    Zentrierfunktion
    ohne Zentrierung (12)
    min. Spanndurchmesser [mm]
    max. Spanndurchmesser [mm]
    max. Niederzugkraft [kN]
    Dichtung
    FKM (12)
    Auflagekontrolle
    pneumatisch (12)
    Sperrluftanschluss
    mit (12)
    アイテム番号 CADデータTypFunktionsweisemax. Betriebsdruck [bar]hydraulische Anschlüsse
    アイテム番号
    4318111A
    CADデータ
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    プロパティ
    アイテム番号
    4318111B
    CADデータ
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    プロパティ
    アイテム番号
    4318111C
    CADデータ
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    プロパティ
    アイテム番号
    4318111D
    CADデータ
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    プロパティ
    アイテム番号
    4318111E
    CADデータ
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    プロパティ
    アイテム番号
    4318211F
    CADデータ
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    プロパティ
    アイテム番号
    4318211G
    CADデータ
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    プロパティ
    アイテム番号
    4318211H
    CADデータ
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    プロパティ
    アイテム番号
    4318211K
    CADデータ
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    プロパティ
    アイテム番号
    4318211L
    CADデータ
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    プロパティ
    アイテム番号
    4318111A
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    Zentrierfunktion
    ohne Zentrierung
    Gehäusebauform
    Blockausführung
    min. Spanndurchmesser [mm]
    7.8
    max. Spanndurchmesser [mm]
    8.2
    max. Niederzugkraft [kN]
    5.1
    Dichtung
    FKM
    Auflagekontrolle
    pneumatisch
    Sperrluftanschluss
    mit
    アイテム番号
    4318111B
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    Zentrierfunktion
    ohne Zentrierung
    Gehäusebauform
    Blockausführung
    min. Spanndurchmesser [mm]
    8.3
    max. Spanndurchmesser [mm]
    9.2
    max. Niederzugkraft [kN]
    5.1
    Dichtung
    FKM
    Auflagekontrolle
    pneumatisch
    Sperrluftanschluss
    mit
    アイテム番号
    4318111C
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    Zentrierfunktion
    ohne Zentrierung
    Gehäusebauform
    Blockausführung
    min. Spanndurchmesser [mm]
    9.3
    max. Spanndurchmesser [mm]
    9.7
    max. Niederzugkraft [kN]
    5.1
    Dichtung
    FKM
    Auflagekontrolle
    pneumatisch
    Sperrluftanschluss
    mit
    アイテム番号
    4318111D
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    Zentrierfunktion
    ohne Zentrierung
    Gehäusebauform
    Blockausführung
    min. Spanndurchmesser [mm]
    9.8
    max. Spanndurchmesser [mm]
    10.2
    max. Niederzugkraft [kN]
    5.1
    Dichtung
    FKM
    Auflagekontrolle
    pneumatisch
    Sperrluftanschluss
    mit
    アイテム番号
    4318111E
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    Zentrierfunktion
    ohne Zentrierung
    Gehäusebauform
    Blockausführung
    min. Spanndurchmesser [mm]
    10.3
    max. Spanndurchmesser [mm]
    11.2
    max. Niederzugkraft [kN]
    5.1
    Dichtung
    FKM
    Auflagekontrolle
    pneumatisch
    Sperrluftanschluss
    mit
    アイテム番号
    4318211F
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    Zentrierfunktion
    ohne Zentrierung
    Gehäusebauform
    Blockausführung
    min. Spanndurchmesser [mm]
    11.3
    max. Spanndurchmesser [mm]
    11.7
    max. Niederzugkraft [kN]
    9.8
    Dichtung
    FKM
    Auflagekontrolle
    pneumatisch
    Sperrluftanschluss
    mit
    アイテム番号
    4318211G
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    Zentrierfunktion
    ohne Zentrierung
    Gehäusebauform
    Blockausführung
    min. Spanndurchmesser [mm]
    11.8
    max. Spanndurchmesser [mm]
    12.7
    max. Niederzugkraft [kN]
    9.8
    Dichtung
    FKM
    Auflagekontrolle
    pneumatisch
    Sperrluftanschluss
    mit
    アイテム番号
    4318211H
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    Zentrierfunktion
    ohne Zentrierung
    Gehäusebauform
    Blockausführung
    min. Spanndurchmesser [mm]
    12.8
    max. Spanndurchmesser [mm]
    13.7
    max. Niederzugkraft [kN]
    9.8
    Dichtung
    FKM
    Auflagekontrolle
    pneumatisch
    Sperrluftanschluss
    mit
    アイテム番号
    4318211K
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    Zentrierfunktion
    ohne Zentrierung
    Gehäusebauform
    Blockausführung
    min. Spanndurchmesser [mm]
    13.8
    max. Spanndurchmesser [mm]
    14.7
    max. Niederzugkraft [kN]
    9.8
    Dichtung
    FKM
    Auflagekontrolle
    pneumatisch
    Sperrluftanschluss
    mit
    アイテム番号
    4318211L
    Typ
    Bohrungsspanner
    Funktionsweise
    doppelt wirkend
    max. Betriebsdruck [bar]
    250
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    Zentrierfunktion
    ohne Zentrierung
    Gehäusebauform
    Blockausführung
    min. Spanndurchmesser [mm]
    14.8
    max. Spanndurchmesser [mm]
    15.7
    max. Niederzugkraft [kN]
    9.8
    Dichtung
    FKM
    Auflagekontrolle
    pneumatisch
    Sperrluftanschluss
    mit
    アクセサリー (22)
    製品についてはお問い合わせください
    ご要望に応じて、その商品がまだ手配可能かどうか確認いたします
    アイテム番号 CADデータ 商品の説明
    アイテム番号
    0361986
    CADデータ
    商品の説明
    Sealing plug G1/8 with thread sealing ring with hexagon socket SW4 max. 500 bar, as per data sheet F9.300
    アイテム番号
    0361987
    CADデータ
    商品の説明
    Sealing plug G1/4 with thread sealing ring with hexagon socket SW6 max. 500 bar, as per data sheet F9.300
    アイテム番号
    0431703F
    CADデータ
    /
    商品の説明
    Clamping set for bore clamps size 2, Ø 11.3 - 11.7 mm for bore clamp 4318-2X0F as per data sheet B1.4841
    アイテム番号
    0431703G
    CADデータ
    /
    商品の説明
    Clamping set for bore clamps size 2, Ø 11.8 - 12.7 mm for bore clamp 4318-2X0G as per data sheet B1.4841
    アイテム番号
    0431703H
    CADデータ
    /
    商品の説明
    Clamping set for bore clamps size 2, Ø 12.8 - 13.7 mm for bore clamp 4318-2X0H as per data sheet B1.4841
    アイテム番号
    0431703K
    CADデータ
    /
    商品の説明
    Clamping set for bore clamps size 2, Ø 13.8 - 14.7 mm for bore clamp 4318-2X0K as per data sheet B1.4841
    アイテム番号
    0431703L
    CADデータ
    /
    商品の説明
    Clamping set for bore clamps size 2, Ø 14.8 - 15.7 mm for bore clamp 4318-2X0L as per data sheet B1.4841
    アイテム番号
    0431703M
    CADデータ
    /
    商品の説明
    Clamping set for bore clamps size 2, Ø 15.8 - 16.7 mm for bore clamp 4318-2X0M as per data sheet B1.4841
    アイテム番号
    0431703N
    CADデータ
    /
    商品の説明
    Clamping set for bore clamps size 2, Ø 16.8 - 17.7 mm for bore clamp 4318-2X0N as per data sheet B1.4841
    アイテム番号
    0431704A
    CADデータ
    /
    商品の説明
    Clamping set for bore clamps size 1, Ø 7.8 - 8.2 mm for bore clamp 4318-1X0A as per data sheet B1.4841
    アプリケーション例

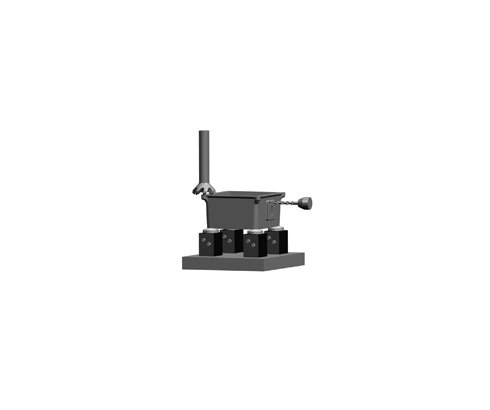

    アプリケーション例1

    オイルパンの5面加工

    CADデータの読み込みに中にエラーが発生しました。インターネット接続を確認し、再度お試しください
    ご注意：当社のCADデータは簡略化されたデータで、製品の外形と接続部分を表示しています（利用規約もご参照ください）。許容誤差を含む正確な寸法については、特に取付け穴や特殊クランプなどの取付け具に関する情報については、必ず該当するカタログシートをご参照ください。'
