ブロックシリンダーとスライドガイド、荷重変位測定システム

Blockzylinder oder Minischieber mit Kraft-Weg-Messsystem werden überall dort eingesetzt, wo eine exakte Bestimmung der Kolbenposition und -kraft erforderlich ist. Beispielsweise bei Montageprozessen zur Herstellung von Längspressverbindungen und Nietverbindungen sowie zum Ausdrücken oder Prüfen von Bauteilen.
Besonders vorteilhaft ist die kompakte, robuste und  wirtschaftliche Bauweise dieser einbaufertigen Einheit. Anwendungen, die eine Kraft-Weg-Messung erfordern, können so unkompliziert, hochgenau und zuverlässig realisiert werden.
Zum Einsatz kommen doppelt wirkende Blockzylinder des Katalogblatts B1.552.

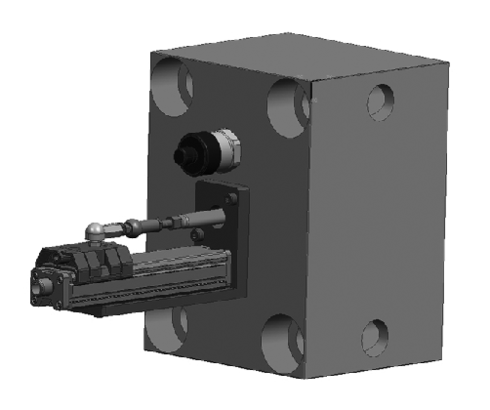

Bei den Blockzylindern wird das Wegmesssystem am Zylinderboden angebaut und durch die durchgehende Kolbenstange des Zylinders betätigt.

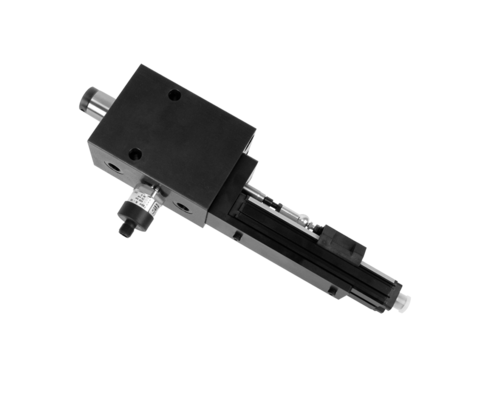

Bei den RM Minischiebern wird das Wegmesssystem seitlich am Gehäuse angebracht und durch eine separate Schaltstange betätigt. Bei dem Wegmesssystem handelt es sich um ein hochgenaues elektro-magnetisches System, das die Kolbenposition mit einer Auflösung von 6 µm wiedergibt.
Die Kraftmessung erfolgt bei beiden Zylindern indirekt durch einen Druckaufnehmer, der den Betriebsdruck im Zylinder exakt misst. Über die Kolbenfläche kann dann die daraus resultierende Kraft berechnet werden. Der Druckaufnehmer wird Platz sparend entweder seitlich im Gehäuse oder im Zylinderboden angebracht.
