シリーズ
B1.552
ブロックシリンダー
ラインアップ情報
説明
B 1.552ブロックシリンダー（複動式）、位置モニター用の延長ロッド付き
延長ロッドを備えたブロックシリンダーは、1つまたは複数のピストン位置をモニターする必要がある場合に使用されます。
特に以下の場合：
- 標準の近接スイッチを使用する必要がある場合
- ピストン位置を現場で調整する必要がある場合
- スペースの制約により、シリンダー底部で制御を行う必要がある場合

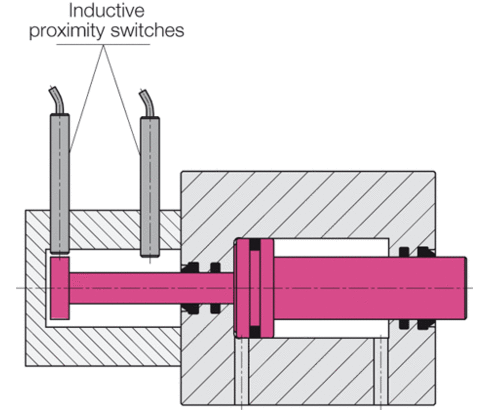

ピストンには、シリンダー底部から突出する直径10mmのロッドが装備されています。このロッドに、リミットスイッチやセンサーを操作するための制御カムを固定できます。
アクセサリーとして、完全な位置モニターシステムが用意されています。このユニットには制御カムと2つの近接スイッチが含まれます。スイッチはハウジング内で移動可能です。ハウジングはシリンダー底部に取り付けられます。
製品 (64)
読み込み中…
| アイテム番号 | CADデータ | Typ | Hub [mm] | Funktionsweise | Endlagendämpfung | |
|---|---|---|---|---|---|---|
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
|
読み込み中…
アイテム番号
Typ
Blockzylinder
Hub [mm]
20
Funktionsweise
doppelt wirkend
Endlagendämpfung
ohne
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
16
Dichtungen
FKM
Befestigung
Querbohrungen + 4 Längsbohrungen
Kolbenstangenende
Innengewinde M10
hydraulische Anschlüsse
Rohrgewinde
Gelenklager
Zubehör
max Betriebsdruck [bar]
500
Positionsabfrage
Zubehör: Elektrische Positionskontrolle
Gehäusematerial
Stahl
max Druckkraft [kN]
20.6
max Zugkraft [kN]
14.5
Betriebstemperatur [°C]
-20...+200
Quernut
ohne
Zentrierbund
ohne
Verdrehsicherung
ohne
Rostfrei
nein
アイテム番号
Typ
Blockzylinder
Hub [mm]
20
Funktionsweise
doppelt wirkend
Endlagendämpfung
ohne
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
16
Dichtungen
FKM
Befestigung
4 Längsbohrungen
Kolbenstangenende
Innengewinde M10
hydraulische Anschlüsse
O-Ring-Flanschanschluss B
Gelenklager
ohne
max Betriebsdruck [bar]
500
Positionsabfrage
Zubehör: Elektrische Positionskontrolle
Gehäusematerial
Stahl
max Druckkraft [kN]
20.6
max Zugkraft [kN]
14.5
Betriebstemperatur [°C]
-20...+200
Quernut
ohne
Zentrierbund
ohne
Verdrehsicherung
ohne
Rostfrei
nein
アイテム番号
Typ
Blockzylinder
Hub [mm]
20
Funktionsweise
doppelt wirkend
Endlagendämpfung
ohne
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
16
Dichtungen
FKM
Befestigung
Querbohrungen
Kolbenstangenende
Innengewinde M10
hydraulische Anschlüsse
O-Ring-Flanschanschluss K
Gelenklager
ohne
max Betriebsdruck [bar]
500
Positionsabfrage
Zubehör: Elektrische Positionskontrolle
Gehäusematerial
Stahl
max Druckkraft [kN]
20.6
max Zugkraft [kN]
14.5
Betriebstemperatur [°C]
-20...+200
Quernut
ohne
Zentrierbund
ohne
Verdrehsicherung
ohne
Rostfrei
nein
アイテム番号
Typ
Blockzylinder
Hub [mm]
20
Funktionsweise
doppelt wirkend
Endlagendämpfung
ohne
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
16
Dichtungen
FKM
Befestigung
4 Längsbohrungen
Kolbenstangenende
Innengewinde M10
hydraulische Anschlüsse
O-Ring-Flanschanschluss S
Gelenklager
ohne
max Betriebsdruck [bar]
500
Positionsabfrage
Zubehör: Elektrische Positionskontrolle
Gehäusematerial
Stahl
max Druckkraft [kN]
20.6
max Zugkraft [kN]
14.5
Betriebstemperatur [°C]
-20...+200
Quernut
ohne
Zentrierbund
ohne
Verdrehsicherung
ohne
Rostfrei
nein
アイテム番号
Typ
Blockzylinder
Hub [mm]
50
Funktionsweise
doppelt wirkend
Endlagendämpfung
ohne
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
16
Dichtungen
FKM
Befestigung
Querbohrungen + 4 Längsbohrungen
Kolbenstangenende
Innengewinde M10
hydraulische Anschlüsse
Rohrgewinde
Gelenklager
ohne
max Betriebsdruck [bar]
500
Positionsabfrage
Zubehör: Elektrische Positionskontrolle
Gehäusematerial
Stahl
max Druckkraft [kN]
20.6
max Zugkraft [kN]
14.5
Betriebstemperatur [°C]
-20...+200
Quernut
ohne
Zentrierbund
ohne
Verdrehsicherung
ohne
Rostfrei
nein
アイテム番号
Typ
Blockzylinder
Hub [mm]
50
Funktionsweise
doppelt wirkend
Endlagendämpfung
ohne
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
16
Dichtungen
FKM
Befestigung
4 Längsbohrungen
Kolbenstangenende
Innengewinde M10
hydraulische Anschlüsse
O-Ring-Flanschanschluss B
Gelenklager
ohne
max Betriebsdruck [bar]
500
Positionsabfrage
Zubehör: Elektrische Positionskontrolle
Gehäusematerial
Stahl
max Druckkraft [kN]
20.6
max Zugkraft [kN]
14.5
Betriebstemperatur [°C]
-20...+200
Quernut
ohne
Zentrierbund
ohne
Verdrehsicherung
ohne
Rostfrei
nein
アイテム番号
Typ
Blockzylinder
Hub [mm]
50
Funktionsweise
doppelt wirkend
Endlagendämpfung
ohne
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
16
Dichtungen
FKM
Befestigung
Querbohrungen
Kolbenstangenende
Innengewinde M10
hydraulische Anschlüsse
O-Ring-Flanschanschluss L
Gelenklager
ohne
max Betriebsdruck [bar]
500
Positionsabfrage
Zubehör: Elektrische Positionskontrolle
Gehäusematerial
Stahl
max Druckkraft [kN]
20.6
max Zugkraft [kN]
14.5
Betriebstemperatur [°C]
-20...+200
Quernut
ohne
Zentrierbund
ohne
Verdrehsicherung
ohne
Rostfrei
nein
アイテム番号
Typ
Blockzylinder
Hub [mm]
50
Funktionsweise
doppelt wirkend
Endlagendämpfung
ohne
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
16
Dichtungen
FKM
Befestigung
4 Längsbohrungen
Kolbenstangenende
Innengewinde M10
hydraulische Anschlüsse
O-Ring-Flanschanschluss S
Gelenklager
ohne
max Betriebsdruck [bar]
500
Positionsabfrage
Zubehör: Elektrische Positionskontrolle
Gehäusematerial
Stahl
max Druckkraft [kN]
20.6
max Zugkraft [kN]
14.5
Betriebstemperatur [°C]
-20...+200
Quernut
ohne
Zentrierbund
ohne
Verdrehsicherung
ohne
Rostfrei
nein
アイテム番号
Typ
Blockzylinder
Hub [mm]
25
Funktionsweise
doppelt wirkend
Endlagendämpfung
ohne
Kolbendurchmesser [mm]
32
Stangendurchmesser [mm]
20
Dichtungen
FKM
Befestigung
Querbohrungen + 4 Längsbohrungen
Kolbenstangenende
Innengewinde M12
hydraulische Anschlüsse
Rohrgewinde
Gelenklager
ohne
max Betriebsdruck [bar]
500
Positionsabfrage
Zubehör: Elektrische Positionskontrolle
Gehäusematerial
Stahl
max Druckkraft [kN]
36.2
max Zugkraft [kN]
24.5
Betriebstemperatur [°C]
-20...+200
Quernut
ohne
Zentrierbund
ohne
Verdrehsicherung
ohne
Rostfrei
nein
アイテム番号
Typ
Blockzylinder
Hub [mm]
25
Funktionsweise
doppelt wirkend
Endlagendämpfung
ohne
Kolbendurchmesser [mm]
32
Stangendurchmesser [mm]
20
Dichtungen
FKM
Befestigung
4 Längsbohrungen
Kolbenstangenende
Innengewinde M12
hydraulische Anschlüsse
O-Ring-Flanschanschluss B
Gelenklager
ohne
max Betriebsdruck [bar]
500
Positionsabfrage
Zubehör: Elektrische Positionskontrolle
Gehäusematerial
Stahl
max Druckkraft [kN]
36.2
max Zugkraft [kN]
24.5
Betriebstemperatur [°C]
-20...+200
Quernut
ohne
Zentrierbund
ohne
Verdrehsicherung
ohne
Rostfrei
nein
アクセサリー (16)
| アイテム番号 | CADデータ | 商品の説明 |
|---|---|---|
|
アイテム番号
|
CADデータ
|
商品の説明
Position monitoring type A, standard
with 2 proximity switches
for block cylinders up to 30 mm stroke
as per data sheet B1.552
|
|
アイテム番号
|
CADデータ
|
商品の説明
Position monitoring type B, compact
with 2 proximity switches
for block cylinders up to 30 mm stroke
as per data sheet B1.552
|
|
アイテム番号
|
CADデータ
|
商品の説明
Position monitoring type C
for high ambient temperature
with 2 proximity switches
for block cylinders up to 30 mm stroke
as per data sheet B1.552
|
|
アイテム番号
|
CADデータ
|
商品の説明
Position monitoring
without proximity switches
for block cylinders up to 30 mm stroke
as per data sheet B1.552
|
|
アイテム番号
|
CADデータ
|
商品の説明
Position monitoring type A, standard
with 2 proximity switches
for block cylinders up to 50 mm stroke
as per data sheet B1.552
|
|
アイテム番号
|
CADデータ
|
商品の説明
Position monitoring type B, compact
with 2 proximity switches
for block cylinders up to 50 mm stroke
as per data sheet B1.552
|
|
アイテム番号
|
CADデータ
|
商品の説明
Position monitoring type C
for high ambient temperature
with 2 proximity switches
for block cylinders up to 50 mm stroke
as per data sheet B1.552
|
|
アイテム番号
|
CADデータ
|
商品の説明
Position monitoring
without proximity switches
for block cylinders up to 50 mm stroke
as per data sheet B1.552
|
|
アイテム番号
|
商品の説明
O-ring 8 x 1.5 mm, FKM
as per data sheet B1.5091
|
|
|
アイテム番号
|
CADデータ
|
商品の説明
O-ring 7 x 1.5 mm, FKM
as per data sheet B1.5091
|
