    シリーズ
    B1.5091

    ブロックシリンダー

    単動式、バネリターン有と無し、最大作動圧500bar
    ブロックシリンダー
    ダウンロード
    カタログ
    ENESFRPL
    取扱説明書
    ラインアップ情報
    説明

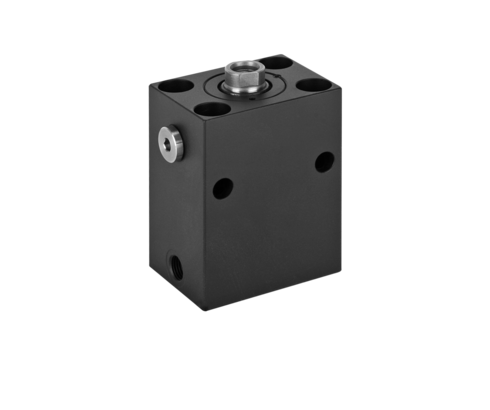

    B 1.5091 ブロックシリンダー

    単動式ブロックシリンダーは、戻りに力が必要ない、またはピストンが外部からの力によって戻される、すべての油圧式直動運動に適用可能です。

    • 位置決め
    • 移動
    • クランプ
    • 閉鎖
    • 支持
    • ロック
    • 昇降
    • リベット打ち
    • 押し出し

    スプリングリターン付き

    シリンダーに作動圧をかけると、ピストンが伸びます。圧力解放後、ピストンはスプリングの力で引き戻されます。スプリングは摩擦力だけでなく、作動油をタンクに戻す力が必要になります。

    スプリングリターンなし

    シリンダーに圧力をかけるとピストンが伸びます。圧力解放後、ピストンは外部力によって引き込まれます。スプリングが設置されていないため、この単動式ブロックシリンダーは同じ長さの双動式バージョンと同じストロークです。

    製品 (768)
    Typ
    Blockzylinder (768)
    Hub [mm]
    Funktionsweise
    Endlagendämpfung
    ohne (768)
    Kolbendurchmesser [mm]
    Stangendurchmesser [mm]
    Dichtungen
    Befestigung
    Kolbenstangenende
    hydraulische Anschlüsse
    Gelenklager
    ohne (768)
    max Betriebsdruck [bar]
    500 (768)
    Positionsabfrage
    ohne (768)
    Gehäusematerial
    Stahl (768)
    max Druckkraft [kN]
    max Zugkraft [kN]
    0 (768)
    Betriebstemperatur [°C]
    Quernut
    Zentrierbund
    ohne (768)
    Verdrehsicherung
    ohne (768)
    Rostfrei
    nein (768)
    アイテム番号 CADデータTypHub [mm]FunktionsweiseEndlagendämpfung
    アイテム番号
    1511000
    CADデータ
    Typ
    Blockzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    プロパティ
    アイテム番号
    1511000E
    CADデータ
    Typ
    Blockzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    プロパティ
    アイテム番号
    1511000F
    CADデータ
    Typ
    Blockzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    プロパティ
    アイテム番号
    1511000K
    CADデータ
    Typ
    Blockzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    プロパティ
    アイテム番号
    1511000KQ
    CADデータ
    Typ
    Blockzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    プロパティ
    アイテム番号
    1511001
    CADデータ
    Typ
    Blockzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    プロパティ
    アイテム番号
    1511001E
    CADデータ
    Typ
    Blockzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    プロパティ
    アイテム番号
    1511001F
    CADデータ
    Typ
    Blockzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    プロパティ
    アイテム番号
    1511001K
    CADデータ
    Typ
    Blockzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    プロパティ
    アイテム番号
    1511001KQ
    CADデータ
    Typ
    Blockzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    プロパティ
    アイテム番号
    1511000
    Typ
    Blockzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    Dichtungen
    NBR
    Befestigung
    Querbohrungen
    Kolbenstangenende
    Innengewinde M6
    hydraulische Anschlüsse
    Rohrgewinde
    Gelenklager
    ohne
    max Betriebsdruck [bar]
    500
    Positionsabfrage
    ohne
    Gehäusematerial
    Stahl
    max Druckkraft [kN]
    10
    max Zugkraft [kN]
    Betriebstemperatur [°C]
    -30...+100
    Quernut
    ohne
    Zentrierbund
    ohne
    Verdrehsicherung
    ohne
    Rostfrei
    nein
    アイテム番号
    1511000E
    Typ
    Blockzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    Dichtungen
    NBR
    Befestigung
    Querbohrungen
    Kolbenstangenende
    Innengewinde M6
    hydraulische Anschlüsse
    Rohrgewinde
    Gelenklager
    ohne
    max Betriebsdruck [bar]
    500
    Positionsabfrage
    ohne
    Gehäusematerial
    Stahl
    max Druckkraft [kN]
    10
    max Zugkraft [kN]
    Betriebstemperatur [°C]
    -30...+100
    Quernut
    mit
    Zentrierbund
    ohne
    Verdrehsicherung
    ohne
    Rostfrei
    nein
    アイテム番号
    1511000F
    Typ
    Blockzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    Dichtungen
    NBR
    Befestigung
    Querbohrungen
    Kolbenstangenende
    Innengewinde M6
    hydraulische Anschlüsse
    Rohrgewinde
    Gelenklager
    ohne
    max Betriebsdruck [bar]
    500
    Positionsabfrage
    ohne
    Gehäusematerial
    Stahl
    max Druckkraft [kN]
    10
    max Zugkraft [kN]
    Betriebstemperatur [°C]
    -30...+100
    Quernut
    mit
    Zentrierbund
    ohne
    Verdrehsicherung
    ohne
    Rostfrei
    nein
    アイテム番号
    1511000K
    Typ
    Blockzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    Dichtungen
    NBR
    Befestigung
    Querbohrungen
    Kolbenstangenende
    Innengewinde M6
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss K
    Gelenklager
    ohne
    max Betriebsdruck [bar]
    500
    Positionsabfrage
    ohne
    Gehäusematerial
    Stahl
    max Druckkraft [kN]
    10
    max Zugkraft [kN]
    Betriebstemperatur [°C]
    -30...+100
    Quernut
    ohne
    Zentrierbund
    ohne
    Verdrehsicherung
    ohne
    Rostfrei
    nein
    アイテム番号
    1511000KQ
    Typ
    Blockzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    Dichtungen
    NBR
    Befestigung
    Querbohrungen
    Kolbenstangenende
    Innengewinde M6
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss K
    Gelenklager
    ohne
    max Betriebsdruck [bar]
    500
    Positionsabfrage
    ohne
    Gehäusematerial
    Stahl
    max Druckkraft [kN]
    10
    max Zugkraft [kN]
    Betriebstemperatur [°C]
    -30...+100
    Quernut
    mit
    Zentrierbund
    ohne
    Verdrehsicherung
    ohne
    Rostfrei
    nein
    アイテム番号
    1511001
    Typ
    Blockzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    Dichtungen
    FKM
    Befestigung
    Querbohrungen
    Kolbenstangenende
    Innengewinde M6
    hydraulische Anschlüsse
    Rohrgewinde
    Gelenklager
    ohne
    max Betriebsdruck [bar]
    500
    Positionsabfrage
    ohne
    Gehäusematerial
    Stahl
    max Druckkraft [kN]
    10
    max Zugkraft [kN]
    Betriebstemperatur [°C]
    -20...+200
    Quernut
    ohne
    Zentrierbund
    ohne
    Verdrehsicherung
    ohne
    Rostfrei
    nein
    アイテム番号
    1511001E
    Typ
    Blockzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    Dichtungen
    FKM
    Befestigung
    Querbohrungen
    Kolbenstangenende
    Innengewinde M6
    hydraulische Anschlüsse
    Rohrgewinde
    Gelenklager
    ohne
    max Betriebsdruck [bar]
    500
    Positionsabfrage
    ohne
    Gehäusematerial
    Stahl
    max Druckkraft [kN]
    10
    max Zugkraft [kN]
    Betriebstemperatur [°C]
    -20...+200
    Quernut
    mit
    Zentrierbund
    ohne
    Verdrehsicherung
    ohne
    Rostfrei
    nein
    アイテム番号
    1511001F
    Typ
    Blockzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    Dichtungen
    FKM
    Befestigung
    Querbohrungen
    Kolbenstangenende
    Innengewinde M6
    hydraulische Anschlüsse
    Rohrgewinde
    Gelenklager
    ohne
    max Betriebsdruck [bar]
    500
    Positionsabfrage
    ohne
    Gehäusematerial
    Stahl
    max Druckkraft [kN]
    10
    max Zugkraft [kN]
    Betriebstemperatur [°C]
    -20...+200
    Quernut
    mit
    Zentrierbund
    ohne
    Verdrehsicherung
    ohne
    Rostfrei
    nein
    アイテム番号
    1511001K
    Typ
    Blockzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    Dichtungen
    FKM
    Befestigung
    Querbohrungen
    Kolbenstangenende
    Innengewinde M6
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss K
    Gelenklager
    ohne
    max Betriebsdruck [bar]
    500
    Positionsabfrage
    ohne
    Gehäusematerial
    Stahl
    max Druckkraft [kN]
    10
    max Zugkraft [kN]
    Betriebstemperatur [°C]
    -20...+200
    Quernut
    ohne
    Zentrierbund
    ohne
    Verdrehsicherung
    ohne
    Rostfrei
    nein
    アイテム番号
    1511001KQ
    Typ
    Blockzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    Dichtungen
    FKM
    Befestigung
    Querbohrungen
    Kolbenstangenende
    Innengewinde M6
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss K
    Gelenklager
    ohne
    max Betriebsdruck [bar]
    500
    Positionsabfrage
    ohne
    Gehäusematerial
    Stahl
    max Druckkraft [kN]
    10
    max Zugkraft [kN]
    Betriebstemperatur [°C]
    -20...+200
    Quernut
    mit
    Zentrierbund
    ohne
    Verdrehsicherung
    ohne
    Rostfrei
    nein
    アクセサリー (6)
    アイテム番号 CADデータ 商品の説明
    アイテム番号
    3000275
    CADデータ
    /
    商品の説明
    O-ring 8 x 1.5 mm, FKM as per data sheet B1.5091
    アイテム番号
    3000342
    CADデータ
    商品の説明
    O-ring 7 x 1.5 mm, NBR as per data sheet B1.5091
    アイテム番号
    3000343
    CADデータ
    商品の説明
    O-ring 8 x 1.5 mm, NBR as per data sheet B1.5091
    アイテム番号
    3000347
    CADデータ
    商品の説明
    O-ring 10 x 2 mm, NBR as per data sheet B1.5091
    アイテム番号
    3001077
    CADデータ
    商品の説明
    O-ring 7 x 1.5 mm, FKM as per data sheet B1.5091
    アイテム番号
    3001078
    CADデータ
    商品の説明
    O-ring 10 x 2 mm, FKM as per data sheet B1.5091
