シリーズ
C2.360
電磁方向切換弁 呼び径4
ラインアップ情報
Beschreibung

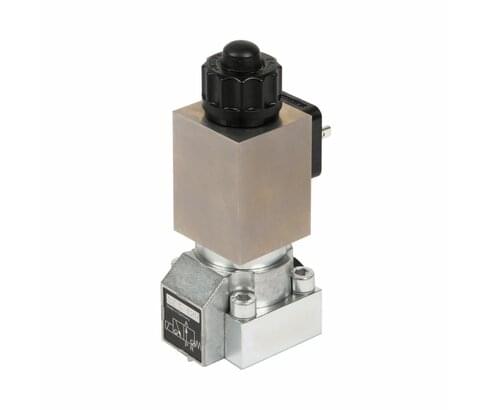

C 2.360 Directional Control Valves ND 4
Technical data
Type: poppet valve, hermetically sealed
Type of mounting: 4 screws M 6
Tightening torque: 9.5 Nm
Type of connection: Mounting plate see reverse
Hydraulic characteristics
Adm. operating pressure: 500 bar
Adm. flow rate: 8 l/min
Direction of flow: only in direction of arrow as in symbol
Hydraulic oil: HLP 22
Electrical characteristics
Nominal voltage: +5% -10% 24 V DC
Inrush power: 18 W
Holding power: 18 W
Power consumption: 18 W
Make time: 100 ms
Brake time: 50 ms
Max. cycles: 2000/h
Duty cycle: 100% ED
Code class: IP 54
Connection: for cable socket EN175301-803 Form A
