フラットクランプ

複動式、クランプ検知センサー（オプション）、最大作動圧500bar

ダウンロード

カタログ

EN ES FR

取扱説明書

ラインアップ情報

Description

B 1.8231 Flat clamp

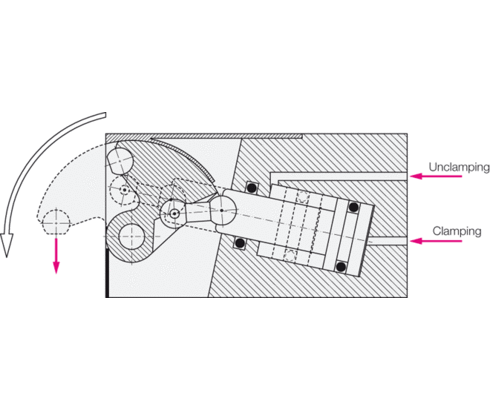

The flat clamp is a double-acting hydraulic clamping element where the piston acts via a con-rod onto a clamping lever. In unclamped position, the clamping lever is completely retracted and the workpieces can easily be inserted from above.
A clamping recess which is larger than the clamping lever is sufficient as clamping point.
The element compensates transverse forces at the clamping point.
The clamping forces are introduced vertically to the base at the clamping height „h3“, therefore introducing no additional turning moments.

製品 (4)

数

アイテム番号	CADデータ	Typ	Funktionsweise	max. Betriebsdruck [bar]	Dichtungen
アイテム番号 1824201	CADデータ	Typ Flachspannpratze	Funktionsweise doppelt wirkend	max. Betriebsdruck [bar] 500	Dichtungen NBR	プロパティ
アイテム番号 1824202	CADデータ	Typ Flachspannpratze	Funktionsweise doppelt wirkend	max. Betriebsdruck [bar] 500	Dichtungen NBR	プロパティ
アイテム番号 1824261	CADデータ	Typ Flachspannpratze	Funktionsweise doppelt wirkend	max. Betriebsdruck [bar] 500	Dichtungen NBR	プロパティ
アイテム番号 1824262	CADデータ	Typ Flachspannpratze	Funktionsweise doppelt wirkend	max. Betriebsdruck [bar] 500	Dichtungen NBR	プロパティ

アクセサリー (4)

数

アイテム番号	CADデータ	商品の説明
アイテム番号 3610264	CADデータ	商品の説明 Screw plug G1/4 SW 19 x 8 mm high max. 500 bar, as per data sheet F9.300
アイテム番号 3829099	CADデータ	商品の説明 Connecting cable with pnp right angle plug M8 with 2 LED, cable length 5m as per data sheet G2.140
アイテム番号 3829263	CADデータ	商品の説明 Inductive proximity switch M8x1 mm type B, compact as per data sheet B1.552
アイテム番号 9210132	CADデータ	商品の説明 Plug-type connector ND5 - Ø10 x 14 mm short version, with FKM seals max. 500 bar, as per data sheet F9.300

Application examples

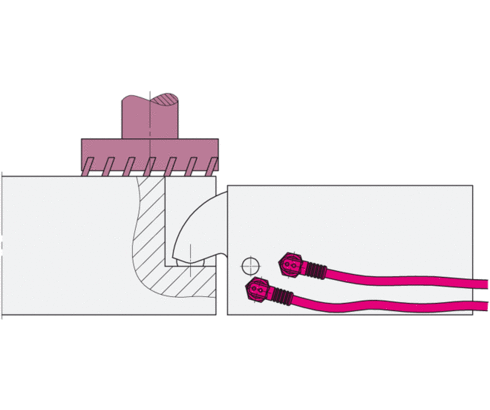

Application example 1

Flat clamp B1.8231
