    シリーズ
    B1.7385

    ガイドロッド付シリンダー

    複動式、4本のガイドシャフト付、ストロークエンド検知センサー（オプション）、最大作動圧250bar
    ガイドロッド付シリンダー
    ダウンロード
    カタログ
    ENESFR
    取扱説明書
    ラインアップ情報
    説明

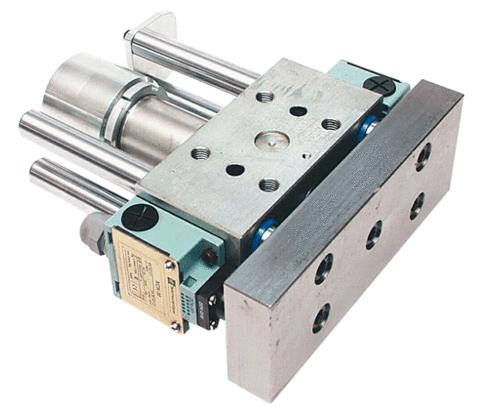

    B 1.7385 RS 油圧スライド

    RS油圧スライドは、高側面荷重とトルク補償のため、4本の横方向に取り付けられたガイドロッドを備えたコンパクトな油圧シリンダーです。
    ガイドロッドとピストンロッドにフロントプレートが取り付けられており、さまざまなツールを確実に固定できます。

    ガイドロッドは高張力合金鋼製でクロムメッキ処理が施されています。その他のすべての部品は亜鉛メッキ処理が施されています。
    S37C製のフロントブロックは、加工性を向上させるため腐食防止処理が施されていません。

    製品 (2464)
    Typ
    Hydraulikschieber (2464)
    Ausführung
    Hub [mm]
    Funktionsweise
    doppelt wirkend (2464)
    Endlagendämpfung
    Kolbendurchmesser [mm]
    Stangendurchmesser [mm]
    max. Druckkraft [kN]
    max. Zugkraft [kN]
    max. Betriebsdruck [bar]
    250 (2464)
    Dichtungen
    Befestigung
    Innengewinde und Durchgangsbohrungen (2464)
    hydraulische Anschlüsse
    Positionskontrolle
    Frontplatte
    アイテム番号 CADデータTypAusführungHub [mm]Funktionsweise
    アイテム番号
    RSS30502000
    CADデータ
    Typ
    Hydraulikschieber
    Ausführung
    Standard
    Hub [mm]
    50
    Funktionsweise
    doppelt wirkend
    プロパティ
    アイテム番号
    RSS30502002
    CADデータ
    Typ
    Hydraulikschieber
    Ausführung
    Standard
    Hub [mm]
    50
    Funktionsweise
    doppelt wirkend
    プロパティ
    アイテム番号
    RSS30502010
    CADデータ
    Typ
    Hydraulikschieber
    Ausführung
    Standard
    Hub [mm]
    50
    Funktionsweise
    doppelt wirkend
    プロパティ
    アイテム番号
    RSS30502012
    CADデータ
    Typ
    Hydraulikschieber
    Ausführung
    Standard
    Hub [mm]
    50
    Funktionsweise
    doppelt wirkend
    プロパティ
    アイテム番号
    RSS30502100
    CADデータ
    Typ
    Hydraulikschieber
    Ausführung
    Standard
    Hub [mm]
    50
    Funktionsweise
    doppelt wirkend
    プロパティ
    アイテム番号
    RSS30502102
    CADデータ
    Typ
    Hydraulikschieber
    Ausführung
    Standard
    Hub [mm]
    50
    Funktionsweise
    doppelt wirkend
    プロパティ
    アイテム番号
    RSS30502110
    CADデータ
    Typ
    Hydraulikschieber
    Ausführung
    Standard
    Hub [mm]
    50
    Funktionsweise
    doppelt wirkend
    プロパティ
    アイテム番号
    RSS30502112
    CADデータ
    Typ
    Hydraulikschieber
    Ausführung
    Standard
    Hub [mm]
    50
    Funktionsweise
    doppelt wirkend
    プロパティ
    アイテム番号
    RSS30503000
    CADデータ
    Typ
    Hydraulikschieber
    Ausführung
    Standard
    Hub [mm]
    50
    Funktionsweise
    doppelt wirkend
    プロパティ
    アイテム番号
    RSS30503002
    CADデータ
    Typ
    Hydraulikschieber
    Ausführung
    Standard
    Hub [mm]
    50
    Funktionsweise
    doppelt wirkend
    プロパティ
    アイテム番号
    RSS30502000
    Typ
    Hydraulikschieber
    Ausführung
    Standard
    Hub [mm]
    50
    Funktionsweise
    doppelt wirkend
    Endlagendämpfung
    Dämpfung hinten
    Kolbendurchmesser [mm]
    25
    Stangendurchmesser [mm]
    16
    max. Druckkraft [kN]
    12.3
    max. Zugkraft [kN]
    7.2
    max. Betriebsdruck [bar]
    250
    Dichtungen
    NBR
    Befestigung
    Innengewinde und Durchgangsbohrungen
    hydraulische Anschlüsse
    Rohrgewinde oben
    Positionskontrolle
    ohne
    Frontplatte
    ohne
    アイテム番号
    RSS30502002
    Typ
    Hydraulikschieber
    Ausführung
    Standard
    Hub [mm]
    50
    Funktionsweise
    doppelt wirkend
    Endlagendämpfung
    Dämpfung hinten
    Kolbendurchmesser [mm]
    25
    Stangendurchmesser [mm]
    16
    max. Druckkraft [kN]
    12.3
    max. Zugkraft [kN]
    7.2
    max. Betriebsdruck [bar]
    250
    Dichtungen
    NBR
    Befestigung
    Innengewinde und Durchgangsbohrungen
    hydraulische Anschlüsse
    Rohrgewinde oben
    Positionskontrolle
    mit 2 Endlagenschalter
    Frontplatte
    ohne
    アイテム番号
    RSS30502010
    Typ
    Hydraulikschieber
    Ausführung
    Standard
    Hub [mm]
    50
    Funktionsweise
    doppelt wirkend
    Endlagendämpfung
    Dämpfung hinten
    Kolbendurchmesser [mm]
    25
    Stangendurchmesser [mm]
    16
    max. Druckkraft [kN]
    12.3
    max. Zugkraft [kN]
    7.2
    max. Betriebsdruck [bar]
    250
    Dichtungen
    NBR
    Befestigung
    Innengewinde und Durchgangsbohrungen
    hydraulische Anschlüsse
    Rohrgewinde oben
    Positionskontrolle
    ohne
    Frontplatte
    mit
    アイテム番号
    RSS30502012
    Typ
    Hydraulikschieber
    Ausführung
    Standard
    Hub [mm]
    50
    Funktionsweise
    doppelt wirkend
    Endlagendämpfung
    Dämpfung hinten
    Kolbendurchmesser [mm]
    25
    Stangendurchmesser [mm]
    16
    max. Druckkraft [kN]
    12.3
    max. Zugkraft [kN]
    7.2
    max. Betriebsdruck [bar]
    250
    Dichtungen
    NBR
    Befestigung
    Innengewinde und Durchgangsbohrungen
    hydraulische Anschlüsse
    Rohrgewinde oben
    Positionskontrolle
    mit 2 Endlagenschalter
    Frontplatte
    mit
    アイテム番号
    RSS30502100
    Typ
    Hydraulikschieber
    Ausführung
    Standard
    Hub [mm]
    50
    Funktionsweise
    doppelt wirkend
    Endlagendämpfung
    Dämpfung hinten
    Kolbendurchmesser [mm]
    25
    Stangendurchmesser [mm]
    16
    max. Druckkraft [kN]
    12.3
    max. Zugkraft [kN]
    7.2
    max. Betriebsdruck [bar]
    250
    Dichtungen
    NBR
    Befestigung
    Innengewinde und Durchgangsbohrungen
    hydraulische Anschlüsse
    Rohrgewinde/Flanschanschluss unten
    Positionskontrolle
    ohne
    Frontplatte
    ohne
    アイテム番号
    RSS30502102
    Typ
    Hydraulikschieber
    Ausführung
    Standard
    Hub [mm]
    50
    Funktionsweise
    doppelt wirkend
    Endlagendämpfung
    Dämpfung hinten
    Kolbendurchmesser [mm]
    25
    Stangendurchmesser [mm]
    16
    max. Druckkraft [kN]
    12.3
    max. Zugkraft [kN]
    7.2
    max. Betriebsdruck [bar]
    250
    Dichtungen
    NBR
    Befestigung
    Innengewinde und Durchgangsbohrungen
    hydraulische Anschlüsse
    Rohrgewinde/Flanschanschluss unten
    Positionskontrolle
    mit 2 Endlagenschalter
    Frontplatte
    ohne
    アイテム番号
    RSS30502110
    Typ
    Hydraulikschieber
    Ausführung
    Standard
    Hub [mm]
    50
    Funktionsweise
    doppelt wirkend
    Endlagendämpfung
    Dämpfung hinten
    Kolbendurchmesser [mm]
    25
    Stangendurchmesser [mm]
    16
    max. Druckkraft [kN]
    12.3
    max. Zugkraft [kN]
    7.2
    max. Betriebsdruck [bar]
    250
    Dichtungen
    NBR
    Befestigung
    Innengewinde und Durchgangsbohrungen
    hydraulische Anschlüsse
    Rohrgewinde/Flanschanschluss unten
    Positionskontrolle
    ohne
    Frontplatte
    mit
    アイテム番号
    RSS30502112
    Typ
    Hydraulikschieber
    Ausführung
    Standard
    Hub [mm]
    50
    Funktionsweise
    doppelt wirkend
    Endlagendämpfung
    Dämpfung hinten
    Kolbendurchmesser [mm]
    25
    Stangendurchmesser [mm]
    16
    max. Druckkraft [kN]
    12.3
    max. Zugkraft [kN]
    7.2
    max. Betriebsdruck [bar]
    250
    Dichtungen
    NBR
    Befestigung
    Innengewinde und Durchgangsbohrungen
    hydraulische Anschlüsse
    Rohrgewinde/Flanschanschluss unten
    Positionskontrolle
    mit 2 Endlagenschalter
    Frontplatte
    mit
    アイテム番号
    RSS30503000
    Typ
    Hydraulikschieber
    Ausführung
    Standard
    Hub [mm]
    50
    Funktionsweise
    doppelt wirkend
    Endlagendämpfung
    Dämpfung hinten
    Kolbendurchmesser [mm]
    25
    Stangendurchmesser [mm]
    16
    max. Druckkraft [kN]
    12.3
    max. Zugkraft [kN]
    7.2
    max. Betriebsdruck [bar]
    250
    Dichtungen
    FKM
    Befestigung
    Innengewinde und Durchgangsbohrungen
    hydraulische Anschlüsse
    Rohrgewinde oben
    Positionskontrolle
    ohne
    Frontplatte
    ohne
    アイテム番号
    RSS30503002
    Typ
    Hydraulikschieber
    Ausführung
    Standard
    Hub [mm]
    50
    Funktionsweise
    doppelt wirkend
    Endlagendämpfung
    Dämpfung hinten
    Kolbendurchmesser [mm]
    25
    Stangendurchmesser [mm]
    16
    max. Druckkraft [kN]
    12.3
    max. Zugkraft [kN]
    7.2
    max. Betriebsdruck [bar]
    250
    Dichtungen
    FKM
    Befestigung
    Innengewinde und Durchgangsbohrungen
    hydraulische Anschlüsse
    Rohrgewinde oben
    Positionskontrolle
    mit 2 Endlagenschalter
    Frontplatte
    ohne
    アクセサリー (4)
    アイテム番号 CADデータ 商品の説明
    アイテム番号
    3000481
    CADデータ
    /
    商品の説明
    O-ring 20 x 3 mm - NBR as per data sheet B1.7385
    アイテム番号
    3001849
    CADデータ
    /
    商品の説明
    O-ring 20 x 3 mm - FKM as per data sheet B1.7385
    アイテム番号
    30011020
    CADデータ
    /
    商品の説明
    O-ring 29 x 3 mm - NBR as per data sheet B1.7385
    アイテム番号
    30011021
    CADデータ
    /
    商品の説明
    O-ring 29 x 3 mm - FKM as per data sheet B1.7385
    アプリケーション例

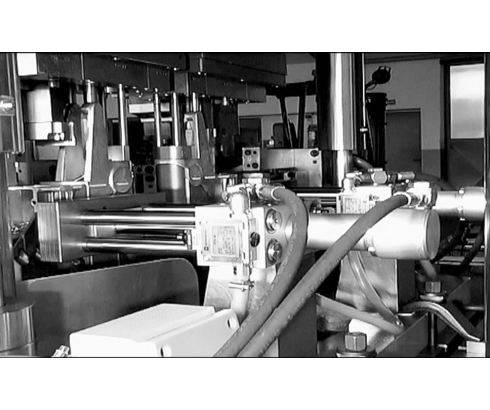

    アプリケーション例1

    RS油圧スライド、バリ取り装置で採用
