ヒンジクランプ

製品および価格についてのお問い合わせ

複動式、最大作動圧200bar

ダウンロード

カタログ

取扱説明書

ラインアップ情報

説明

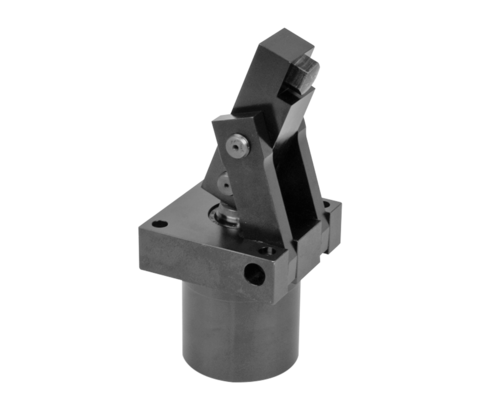

B 1.825 Hinge clamp

圧力をかけると、ピストンはアンクランプ位置から上方に移動します。クランプレバーは2つのリンクを介して前方に回転し、同時にワーク方向に移動します。クランプレバーには、交換が容易なコンタクトボルトを取付るためのタップが設けられています。作動油の供給は、後側から継手を介して行われます。

製品 (3)

製品についてはお問い合わせください

ご要望に応じて、その商品がまだ手配可能かどうか確認いたします

数

アイテム番号	CADデータ	Typ	Funktionsweise	max. Betriebsdruck [bar]	Dichtungen
アイテム番号 1825500	CADデータ	Typ Hebelspanner	Funktionsweise doppelt wirkend	max. Betriebsdruck [bar] 200	Dichtungen NBR	プロパティ
アイテム番号 1825505	CADデータ	Typ Hebelspanner	Funktionsweise doppelt wirkend	max. Betriebsdruck [bar] 200	Dichtungen NBR	プロパティ
アイテム番号 1825506	CADデータ	Typ Hebelspanner	Funktionsweise doppelt wirkend	max. Betriebsdruck [bar] 200	Dichtungen NBR	プロパティ

アクセサリー (1)

製品についてはお問い合わせください

ご要望に応じて、その商品がまだ手配可能かどうか確認いたします

数

アイテム番号	CADデータ	商品の説明
アイテム番号 3614073	CADデータ	商品の説明 Swivel contact bolt M10 x 10 mm ball - flat face Ø 10.5 mm admissible load 25 kN as per data sheet G3.800
