シリーズ
F9.425
カップリングユニット
ラインアップ情報
Description

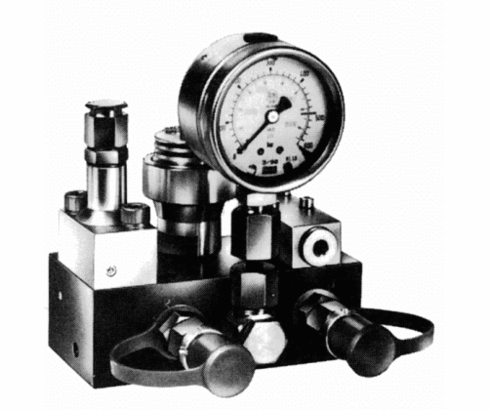

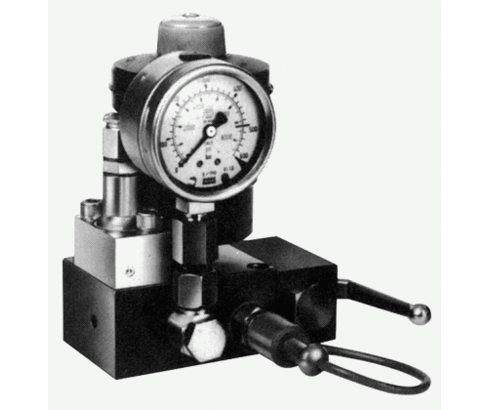

F 9.425 Coupling units
This coupling unit is used if the clamping fixture is manually separated from the pressure generator, e.g. in flexible manufacturing systems or when using one pressure generator only for several clamping fixtures.
It can be supplied with two different accumulators:
- Size 1 for clamping fixtures with a big oil volume
- Size 2 for clamping fixtures with a small oil volume
The coupling unit is available for single and double acting cylinders.
For easy coupling to the double acting version, a multi-coupler is available, that prevents a possible mix-up of the 2 coupling ports.
製品 (6)
読み込み中…
| アイテム番号 | CADデータ | Typ | Funktionsweise | Betriebsdruckbereich [bar] | Gasvorspanndruck [bar] | |
|---|---|---|---|---|---|---|
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
|
読み込み中…
アイテム番号
Typ
Kupplungseinheit
Funktionsweise
einfach wirkend
Betriebsdruckbereich [bar]
110 - 500
Gasvorspanndruck [bar]
100
Nennvolumen Hydrospeicher [cm3]
75
アイテム番号
Typ
Kupplungseinheit
Funktionsweise
einfach wirkend
Betriebsdruckbereich [bar]
110 - 400
Gasvorspanndruck [bar]
100
Nennvolumen Hydrospeicher [cm3]
13
アイテム番号
Typ
Kupplungseinheit
Funktionsweise
einfach wirkend
Betriebsdruckbereich [bar]
175 - 500
Gasvorspanndruck [bar]
160
Nennvolumen Hydrospeicher [cm3]
13
アイテム番号
Typ
Kupplungseinheit
Funktionsweise
doppelt wirkend
Betriebsdruckbereich [bar]
110 - 500
Gasvorspanndruck [bar]
100
Nennvolumen Hydrospeicher [cm3]
75
アイテム番号
Typ
Kupplungseinheit
Funktionsweise
doppelt wirkend
Betriebsdruckbereich [bar]
110 - 400
Gasvorspanndruck [bar]
100
Nennvolumen Hydrospeicher [cm3]
13
アイテム番号
Typ
Kupplungseinheit
Funktionsweise
doppelt wirkend
Betriebsdruckbereich [bar]
175 - 500
Gasvorspanndruck [bar]
160
Nennvolumen Hydrospeicher [cm3]
13
アクセサリー (13)
| アイテム番号 | CADデータ | 商品の説明 |
|---|---|---|
|
アイテム番号
|
商品の説明
Selector switch for double-acting cylinders
with green signal lamp
with 3 positions:
"unclamping-clamping-coupling"
as per data sheet F9.425
|
|
|
アイテム番号
|
CADデータ
|
商品の説明
Safety support for coupler
as per data sheet F9.425
|
|
アイテム番号
|
CADデータ
|
商品の説明

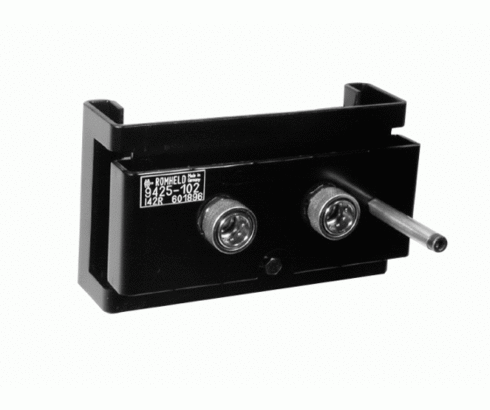

Safety support for multi-coupler
as per data sheet F9.425
|
|
アイテム番号
|
商品の説明
Power unit with manual switch
max. 500 bar, as per data sheet F9.425
|
|
|
アイテム番号
|
商品の説明
Power unit with manual switch
max. 250 bar, as per data sheet F9.425
|
|
|
アイテム番号
|
商品の説明
Power unit with manual switch
max. 160 bar, as per data sheet F9.425
|
|
|
アイテム番号
|
商品の説明
Coupler for multi-coupler
max. 500 bar, as per data sheet F9.425
|
|
|
アイテム番号
|
CADデータ
|
商品の説明
Coupler of quick-disconnect coupling
Push-Pull, FKM seals
max. 500 bar, as per data sheet F9.381
|
|
アイテム番号
|
CADデータ
|
商品の説明
Nipple of quick-disconnect coupling
Push-Pull, FKM seals
max. 500 bar, as per data sheet F9.381
|
|
アイテム番号
|
商品の説明
Dust cap for coupler
as per data sheet F9.381
|
