自己保持付、複動式、最大作動圧300bar

ダウンロード

カタログ

EN ES FR

取扱説明書

ラインアップ情報

Description

B 1.730 Clamping and Supporting Elements with Fail-Safe Function

Fail-safe function
The full clamping force is maintained both in the event of pressure drop and a complete pressure loss. This is achieved by a fail-safe, patented clamping of the clamping bolt.

Description
Forces which are directed against the clamping force, e.g. machining forces will be supported with a negligible elasticity of the wedge-shaped piston. The counter force must not exceed the max. clamping force.
The clamping bolt is equipped with an interior thread to screw-in contact bolts for height adjustment or adapted contact bolts for shape adjustment.
The housing allows different fixing and connecting possibilities.
Oil supply is made at the front face with fittings or optionally through drilled channels with O-ring sealing at both sides or at the bottom.

製品 (3)

製品についてはお問い合わせください

ご要望に応じて、その商品がまだ手配可能かどうか確認いたします

数

アイテム番号	CADデータ	Typ	Funktionsweise	max. Betriebsdruck [bar]	Dichtungen
アイテム番号 1915100	CADデータ	Typ Spann- und Stützelement	Funktionsweise doppelt wirkend	max. Betriebsdruck [bar] 300	Dichtungen FKM	プロパティ
アイテム番号 1915300	CADデータ	Typ Spann- und Stützelement	Funktionsweise doppelt wirkend	max. Betriebsdruck [bar] 300	Dichtungen FKM	プロパティ
アイテム番号 1915400	CADデータ	Typ Spann- und Stützelement	Funktionsweise doppelt wirkend	max. Betriebsdruck [bar] 300	Dichtungen FKM	プロパティ

アクセサリー (8)

製品についてはお問い合わせください

ご要望に応じて、その商品がまだ手配可能かどうか確認いたします

数

アイテム番号	CADデータ	商品の説明
アイテム番号 0361986	CADデータ	商品の説明 Sealing plug G1/8 with thread sealing ring with hexagon socket SW4 max. 500 bar, as per data sheet F9.300
アイテム番号 0361987	CADデータ	商品の説明 Sealing plug G1/4 with thread sealing ring with hexagon socket SW6 max. 500 bar, as per data sheet F9.300
アイテム番号 3000275	CADデータ /	商品の説明 O-ring 8 x 1.5 mm, FKM as per data sheet B1.5091
アイテム番号 3300821	CADデータ	商品の説明 Screw plug VSD G1/4 A max. 400 bar, as per data sheet F9.300
アイテム番号 3610047	CADデータ	商品の説明 Screw plug VSD G1/8 A max. 400 bar, as per data sheet F9.300
アイテム番号 3614002	CADデータ	商品の説明 Contact bolt M10 x 12 mm dome head as per data sheet G3.800
アイテム番号 3614027	CADデータ	商品の説明 Contact bolt M5 x 9 mm dome head as per data sheet G3.800
アイテム番号 3614028	CADデータ	商品の説明 Contact bolt M12 x 12 mm dome head as per data sheet G3.800

Application examples

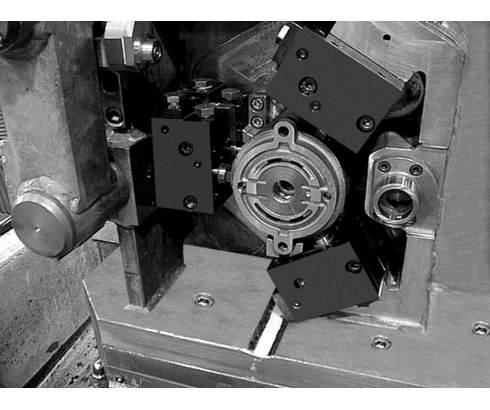

Application example 1

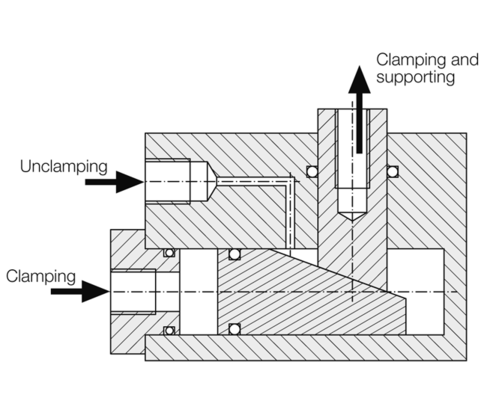

Clamping and support element B1.730
