ネジ付シリンダー

製品および価格についてのお問い合わせ

単動式、バネリターン、ワイパー付、最大作動圧160/500bar

ダウンロード

カタログ

EN ES FR

取扱説明書

ラインアップ情報

Description

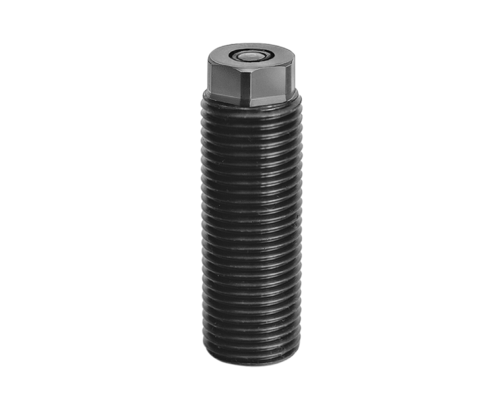

B1.459 Threaded-Body Cylinder

These threaded-body cylinders allow direct tube or hose connection.
Due to elimination of the pipe union a particularly compact assembly results. Depending on wall strength and fixing method (thread or bore) a certain adjustment is possible. The cylinders can also be screwed into threaded bores. Sealing is then effected by the sealing nut available as accessory. By adjustment, workpiece tolerances of more than 20 mm can be absorbed.

製品 (4)

製品についてはお問い合わせください

ご要望に応じて、その商品がまだ手配可能かどうか確認いたします

数

アイテム番号	CADデータ	Hub [mm]	Funktionsweise	Kolbendurchmesser [mm]	Stangendurchmesser [mm]
アイテム番号 1459001	CADデータ	Hub [mm] 10	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 8	Stangendurchmesser [mm] 5	プロパティ
アイテム番号 1459011	CADデータ	Hub [mm] 10	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 8	Stangendurchmesser [mm] 5	プロパティ
アイテム番号 1459101	CADデータ	Hub [mm] 10	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 8	Stangendurchmesser [mm] 5	プロパティ
アイテム番号 1459111	CADデータ	Hub [mm] 10	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 8	Stangendurchmesser [mm] 5	プロパティ

アクセサリー (8)

製品についてはお問い合わせください

ご要望に応じて、その商品がまだ手配可能かどうか確認いたします

数

アイテム番号	CADデータ	商品の説明
アイテム番号 3128112	CADデータ	商品の説明 Hydraulic pipe 8 x 1 mm galvanized as per EN 10305-1 max. 250 bar, as per data sheet F9.300
アイテム番号 3128212	CADデータ	商品の説明 Hydraulic pipe 8 x 2 mm galvanized as per EN 10305-1 max. 500 bar, as per data sheet F9.300
アイテム番号 3300407	CADデータ	商品の説明 Seal lock collar nut M16 x 1,5 mm bonderized see page B1.459
アイテム番号 3300409	CADデータ	商品の説明 Hex nut M16 x 1,5 mm flat see page B1.459
アイテム番号 9208035	CADデータ /	商品の説明 T-swivel coupling adjustable, QE 8 S see page B1.459
アイテム番号 9208036	CADデータ	商品の説明 Standpipe elbow KED8S with sealing cone M16x1,5 mm - pipe Ø 8 mm max. 630 bar, as per data sheet F9.300
アイテム番号 9208100	CADデータ	商品の説明 Union nut m8S M16 x 1,5 mm for pipe Ø 8 mm max. 630 bar, as per data sheet F9.300
アイテム番号 9208101	CADデータ	商品の説明 Cutting ring s8L/S for pipe Ø 8 mm max. 630 bar, as per data sheet F9.300
