ネジ付シリンダー

単動式、バネリターン、最大作動圧500bar

ダウンロード

カタログ

EN ES FR

取扱説明書

ラインアップ情報

Description

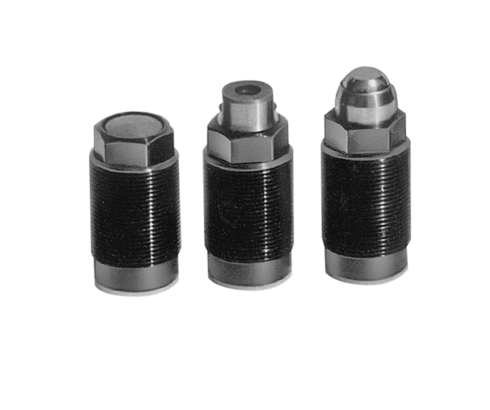

B1.460 Threaded-Body Cylinder

These threaded-body cylinders can be threaded directly into tapped holes in the fixture down to the hex-section of the cylinder body. Spacings between cylinders can be minimised when cylinders are arranged in a row, since the oil is fed through drilled passages in the fixture.
Sealing is made with the supplied sealing ring at the bottom of the location hole.
A long piston guide in combination with an O-ring/back-ring seal provides trouble-free
operation.

製品 (15)

数

アイテム番号	CADデータ	Hub [mm]	Funktionsweise	Kolbendurchmesser [mm]	Stangendurchmesser [mm]
アイテム番号 1460000	CADデータ	Hub [mm] 10	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 12	Stangendurchmesser [mm] Plungerkolben	プロパティ
アイテム番号 1460001	CADデータ	Hub [mm] 10	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 12	Stangendurchmesser [mm] Plungerkolben	プロパティ
アイテム番号 1460010	CADデータ	Hub [mm] 10	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 12	Stangendurchmesser [mm] Plungerkolben	プロパティ
アイテム番号 1461000	CADデータ	Hub [mm] 12	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 16	Stangendurchmesser [mm] Plungerkolben	プロパティ
アイテム番号 1461001	CADデータ	Hub [mm] 12	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 16	Stangendurchmesser [mm] Plungerkolben	プロパティ
アイテム番号 1461010	CADデータ	Hub [mm] 12	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 16	Stangendurchmesser [mm] Plungerkolben	プロパティ
アイテム番号 1462000	CADデータ	Hub [mm] 15	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 20	Stangendurchmesser [mm] Plungerkolben	プロパティ
アイテム番号 1462001	CADデータ	Hub [mm] 15	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 20	Stangendurchmesser [mm] Plungerkolben	プロパティ
アイテム番号 1462010	CADデータ	Hub [mm] 15	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 20	Stangendurchmesser [mm] Plungerkolben	プロパティ
アイテム番号 1463000	CADデータ	Hub [mm] 16	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 25	Stangendurchmesser [mm] Plungerkolben	プロパティ

アクセサリー (15)

数

アイテム番号	CADデータ	商品の説明
アイテム番号 3000527	CADデータ /	商品の説明 Seal-Delrin 46 x 36 x 2,5 mm see page B1.460
アイテム番号 3000840	CADデータ /	商品の説明 Seal Delrin 20 x 14 x 1,5 mm see page B1.460
アイテム番号 3000841	CADデータ /	商品の説明 Seal Delrin 24 x 18 x 1,5 mm see page B1.460
アイテム番号 3000842	CADデータ /	商品の説明 Seal Delrin 28 x 22 x 1,5 mm see page B1.460
アイテム番号 3000843	CADデータ /	商品の説明 Seal Delrin 36 x 28 x 2 mm see page B1.460
アイテム番号 3300088	CADデータ	商品の説明 Flange nut M38 x 1,5 mm W see page B1.460
アイテム番号 3300326	CADデータ	商品の説明 Flange nut DIN 1804 M45 x 1,5 mm see page B1.309
アイテム番号 3300411	CADデータ	商品の説明 Flange nut M60 x 1,5 mm W black oxided see page B1.460
アイテム番号 3301019	CADデータ /	商品の説明 Groove nut M32 x 1,5 mm W black oxided see page B1.460
アイテム番号 3301423	CADデータ	商品の説明 Groove nut M28 x 1,5 mm W black oxided see page B1.460

Application examples

Application example 1

Multiple clamping fixture for clamping of small parts. The cylinders can be arranged in clamping bars or yokes.

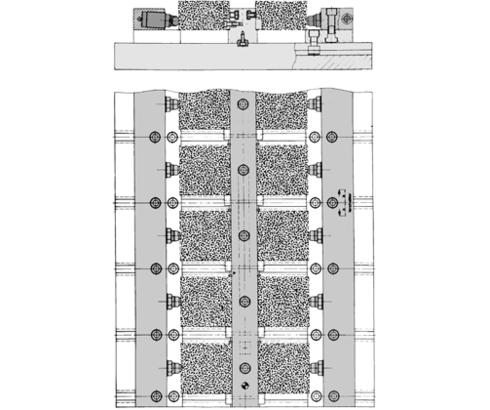

Application example 2

This multiple clamping fixture is equipped with threaded-body cylinders with swivel contact bolts. The 3° incline of the threaded-body cylinders effects a low-clamping force of approx. 5 % of the clamping force. On plane clamping surfaces swivel contact bolts obtain little surface pressure on the effective points.

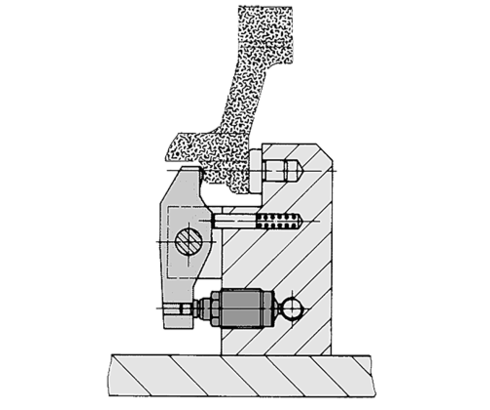

Application example 3

Workholding with the use of reversing levers is particularly suited for workpieces which have to be clamped high above the fixture base plate. The force-loop closed within a limited fixture component space eliminates bending forces from entering the fixture base plate. The reversing lever allows easy adaptation of the lever ratio to the clamping force required.
