    シリーズ
    B1.450

    ネジ付シリンダー

    単動式、バネリターン、ワイパー付、最大作動圧500bar
    ネジ付シリンダー
    ダウンロード
    カタログ
    ENESFR
    取扱説明書
    ラインアップ情報
    Description

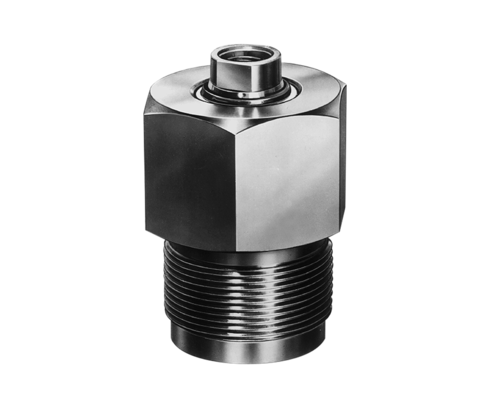

    B1.450 Threaded-Body Cylinders

    These clamping cylinders may be threaded directly into tapped holes of the fixture. These compact devices can be used to great advantage in fixtures where space is at a premium. Hydraulic fluid is supplied through passages drilled  into the fixture body, thus eliminating hydraulic hoses and threaded fittings. The built-in spring returns the piston when hydraulic pressure is released. The internal threads at the piston rod end accept contact bolts.

    製品 (4)
    Hub [mm]
    Funktionsweise
    einfach wirkend mit Federrückzug (4)
    Kolbendurchmesser [mm]
    Stangendurchmesser [mm]
    max. Druckkraft [kN]
    max. Zugkraft [kN]
    0 (4)
    max. Betriebsdruck [bar]
    500 (4)
    Dichtungen
    NBR (4)
    Kolbenstangenende
    Innengewinde (4)
    Einschraubgewinde [mm]
    Abstreifer
    mit (4)
    Gehäuseabdichtung
    アイテム番号 CADデータHub [mm]FunktionsweiseKolbendurchmesser [mm]Stangendurchmesser [mm]
    アイテム番号
    1450000
    CADデータ
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    12
    Stangendurchmesser [mm]
    8
    プロパティ
    アイテム番号
    1451000
    CADデータ
    Hub [mm]
    10
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    プロパティ
    アイテム番号
    1453000
    CADデータ
    Hub [mm]
    10
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    25
    Stangendurchmesser [mm]
    16
    プロパティ
    アイテム番号
    1454000
    CADデータ
    Hub [mm]
    16
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    32
    Stangendurchmesser [mm]
    20
    プロパティ
    アイテム番号
    1450000
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    12
    Stangendurchmesser [mm]
    8
    max. Druckkraft [kN]
    5.6
    max. Zugkraft [kN]
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    Kolbenstangenende
    Innengewinde
    Einschraubgewinde [mm]
    M20x1,5
    Abstreifer
    mit
    Gehäuseabdichtung
    Schneidkante
    アイテム番号
    1451000
    Hub [mm]
    10
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    max. Druckkraft [kN]
    10
    max. Zugkraft [kN]
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    Kolbenstangenende
    Innengewinde
    Einschraubgewinde [mm]
    M24x1,5
    Abstreifer
    mit
    Gehäuseabdichtung
    Schneidkante
    アイテム番号
    1453000
    Hub [mm]
    10
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    25
    Stangendurchmesser [mm]
    16
    max. Druckkraft [kN]
    24.5
    max. Zugkraft [kN]
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    Kolbenstangenende
    Innengewinde
    Einschraubgewinde [mm]
    M36x1,5
    Abstreifer
    mit
    Gehäuseabdichtung
    Schneidkante
    アイテム番号
    1454000
    Hub [mm]
    16
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    32
    Stangendurchmesser [mm]
    20
    max. Druckkraft [kN]
    40
    max. Zugkraft [kN]
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    Kolbenstangenende
    Innengewinde
    Einschraubgewinde [mm]
    M42x1,5
    Abstreifer
    mit
    Gehäuseabdichtung
    Dichtring
