ネジ付シリンダー

単動式、バネリターン、ワイパー付きショートバージョン、最大作動圧500bar

ダウンロード

カタログ

EN ES FR

取扱説明書

ラインアップ情報

Description

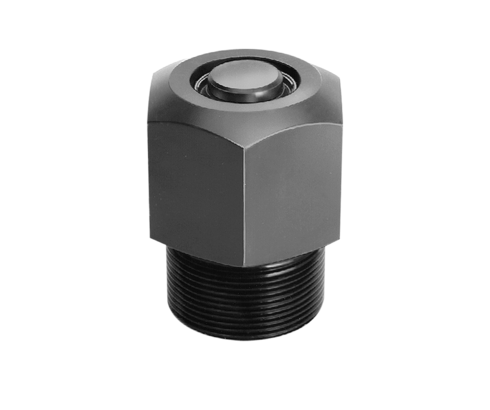

B1.4301 Threaded-Body Cylinder

These clamping cylinders may be threaded directly into tapped holes of the fixture. These compact devices can be used to great advantage in fixtures where space is at a premium. Hydraulic fluid is supplied through passages drilled into the fixture body, thus eliminating hydraulic hoses and threaded fittings. The built-in spring returns the piston when hydraulic pressure is released.

製品 (5)

数

アイテム番号	CADデータ	Hub [mm]	Funktionsweise	Kolbendurchmesser [mm]	Stangendurchmesser [mm]
アイテム番号 1428001	CADデータ	Hub [mm] 4	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 8	Stangendurchmesser [mm] 5	プロパティ
アイテム番号 1430101	CADデータ	Hub [mm] 4	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 12	Stangendurchmesser [mm] 8	プロパティ
アイテム番号 1431001	CADデータ	Hub [mm] 6	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 16	Stangendurchmesser [mm] 10	プロパティ
アイテム番号 1433001	CADデータ	Hub [mm] 12	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 25	Stangendurchmesser [mm] 16	プロパティ
アイテム番号 1434001	CADデータ	Hub [mm] 16	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 32	Stangendurchmesser [mm] 20	プロパティ
