ネジ付シリンダー

単動式、バネリターン、ダブルワイパー付、最大作動圧500bar

ダウンロード

カタログ

EN ES FR

取扱説明書

ラインアップ情報

Description

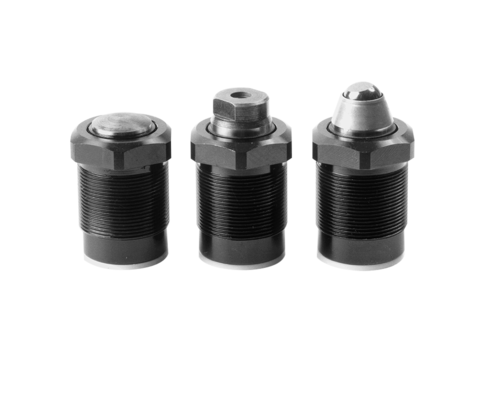

B1.461 Threaded-Body Cylinder

These threaded-body cylinders can be threaded directly into tapped holes in the fixture down to the hex-section of the cylinder body. Spacings between cylinders can be minimised when cylinders are arranged in a row, since the oil is fed through drilled passages in the fixture. Sealing is made with the supplied sealing ring at the bottom of the location hole. The plunger construction impedes penetration of fluids into the spring area. The double wiper protects the piston guide and in combination with the piston rod seal provides a seal with very little leakage.

製品 (15)

数

アイテム番号	CADデータ	Hub [mm]	Funktionsweise	Kolbendurchmesser [mm]	Stangendurchmesser [mm]
アイテム番号 1460100	CADデータ	Hub [mm] 10	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 12	Stangendurchmesser [mm] Plungerkolben	プロパティ
アイテム番号 1460101	CADデータ	Hub [mm] 10	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 12	Stangendurchmesser [mm] Plungerkolben	プロパティ
アイテム番号 1460110	CADデータ	Hub [mm] 10	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 12	Stangendurchmesser [mm] Plungerkolben	プロパティ
アイテム番号 1461100	CADデータ	Hub [mm] 12	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 16	Stangendurchmesser [mm] Plungerkolben	プロパティ
アイテム番号 1461101	CADデータ	Hub [mm] 12	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 16	Stangendurchmesser [mm] Plungerkolben	プロパティ
アイテム番号 1461110	CADデータ	Hub [mm] 12	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 16	Stangendurchmesser [mm] Plungerkolben	プロパティ
アイテム番号 1462100	CADデータ	Hub [mm] 15	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 20	Stangendurchmesser [mm] Plungerkolben	プロパティ
アイテム番号 1462101	CADデータ	Hub [mm] 15	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 20	Stangendurchmesser [mm] Plungerkolben	プロパティ
アイテム番号 1462110	CADデータ	Hub [mm] 15	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 20	Stangendurchmesser [mm] Plungerkolben	プロパティ
アイテム番号 1463100	CADデータ	Hub [mm] 16	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 25	Stangendurchmesser [mm] Plungerkolben	プロパティ

アクセサリー (5)

数

アイテム番号	CADデータ	商品の説明
アイテム番号 3000527	CADデータ /	商品の説明 Seal-Delrin 46 x 36 x 2,5 mm see page B1.460
アイテム番号 3000840	CADデータ /	商品の説明 Seal Delrin 20 x 14 x 1,5 mm see page B1.460
アイテム番号 3000841	CADデータ /	商品の説明 Seal Delrin 24 x 18 x 1,5 mm see page B1.460
アイテム番号 3000842	CADデータ /	商品の説明 Seal Delrin 28 x 22 x 1,5 mm see page B1.460
アイテム番号 3000843	CADデータ /	商品の説明 Seal Delrin 36 x 28 x 2 mm see page B1.460
