ネジ付シリンダー

複動式、最大作動圧500bar

ダウンロード

カタログ

EN ES FR

取扱説明書

ラインアップ情報

Description

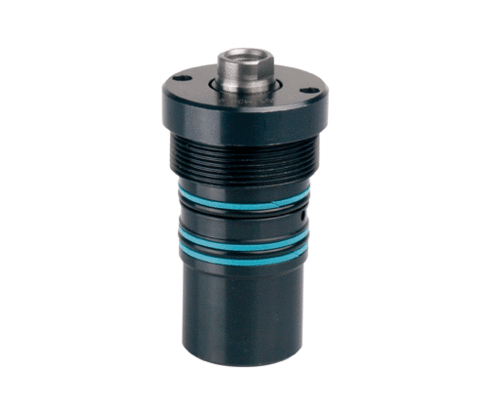

B 1.470 Threaded-Body Cylinders

Double-acting threaded-body cylinders are used when the return stroke must be effected in a certain time, e.g. with clock-pulse-controlled devices.
Of course they can also generate pulling forces.

These double-acting cylinders allow a space saving installation into the fixture body and therefore a hosefree oil supply. The double-wiper protects the piston and enables sealing with very little leakage. Sealing of the cylinders in the fit hole is made by two O-ring / support-ring combinations. Tightening of the cylinder can be made by a pin-type face spanner as per DIN 3116, so the collar can be immersed into the device, if necessary.

製品 (10)

数

アイテム番号	CADデータ	Hub [mm]	Funktionsweise	Kolbendurchmesser [mm]	Stangendurchmesser [mm]
アイテム番号 1471001	CADデータ	Hub [mm] 16	Funktionsweise doppelt wirkend	Kolbendurchmesser [mm] 16	Stangendurchmesser [mm] 10	プロパティ
アイテム番号 1471011	CADデータ	Hub [mm] 16	Funktionsweise doppelt wirkend	Kolbendurchmesser [mm] 16	Stangendurchmesser [mm] 10	プロパティ
アイテム番号 1472001	CADデータ	Hub [mm] 20	Funktionsweise doppelt wirkend	Kolbendurchmesser [mm] 20	Stangendurchmesser [mm] 12	プロパティ
アイテム番号 1472011	CADデータ	Hub [mm] 20	Funktionsweise doppelt wirkend	Kolbendurchmesser [mm] 20	Stangendurchmesser [mm] 12	プロパティ
アイテム番号 1473001	CADデータ	Hub [mm] 25	Funktionsweise doppelt wirkend	Kolbendurchmesser [mm] 25	Stangendurchmesser [mm] 16	プロパティ
アイテム番号 1473011	CADデータ	Hub [mm] 25	Funktionsweise doppelt wirkend	Kolbendurchmesser [mm] 25	Stangendurchmesser [mm] 16	プロパティ
アイテム番号 1474001	CADデータ	Hub [mm] 32	Funktionsweise doppelt wirkend	Kolbendurchmesser [mm] 32	Stangendurchmesser [mm] 20	プロパティ
アイテム番号 1474011	CADデータ	Hub [mm] 32	Funktionsweise doppelt wirkend	Kolbendurchmesser [mm] 32	Stangendurchmesser [mm] 20	プロパティ
アイテム番号 1475001	CADデータ	Hub [mm] 40	Funktionsweise doppelt wirkend	Kolbendurchmesser [mm] 40	Stangendurchmesser [mm] 25	プロパティ
アイテム番号 1475011	CADデータ	Hub [mm] 40	Funktionsweise doppelt wirkend	Kolbendurchmesser [mm] 40	Stangendurchmesser [mm] 25	プロパティ

Description

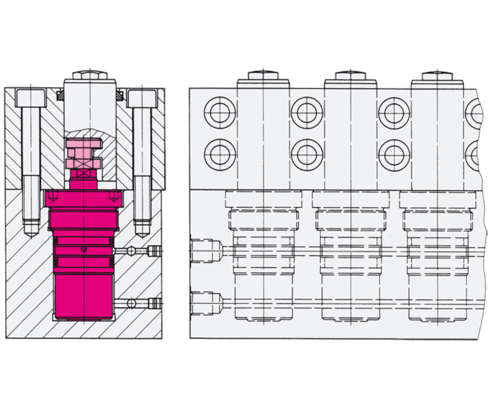

Application example 1

Double-acting threaded-body cylinders in a multiple clamping bar for a welding fixture. Contact bolt with coupling pin (see data sheet G3.800)

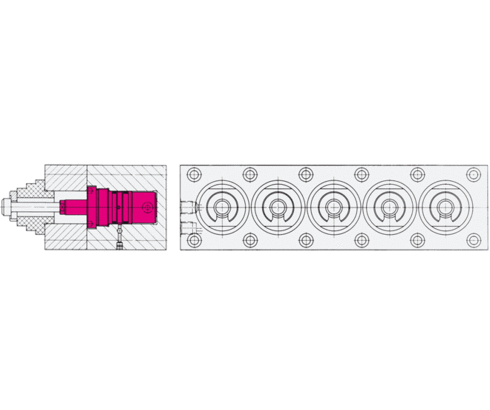

Application example 2

Double-acting threaded-body cylinders as pull-type cylinders for a multiple clamping fixture to mill a wrench flat.

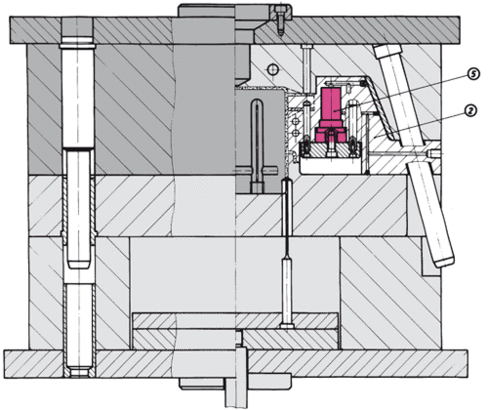

Application example 3

Injection mould

Cycle ( portrayed in simplified terms ):

1. Mould closed, substance injected
2. Threaded-body cylinder (5) moves out of the mould
3. Mould opens (the slide operates, the nozzle is free)
4. Workpiece will be removed from mould
5. Mould closes
6. Threaded-body cylinder (5) moves into the mould
1. New cycle
