ピボットクランプ

製品および価格についてのお問い合わせ

コンパクトタイプ、クランプ検知（オプション）、最大作動圧350 bar

ダウンロード

カタログ

EN ES FR

取扱説明書

ラインアップ情報

説明

B 1.8242 スライドピボットクランプ

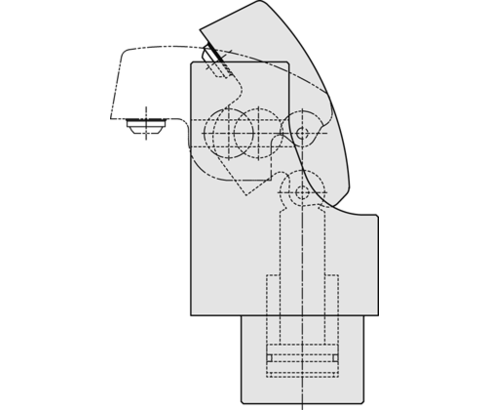

スライドピボットクランプの場合、ピストンの力はクランプレバーによって180°偏向され、ほぼ力の損失なしにクランプ可能です。スライドピボットクランプの動作により、クランプ解除時にクランプレバーが後退し、ワークのセッティングを妨げのないことが可能です。
クランプレバーの位置は、近接スイッチまたは空圧でモニター可能です。ピボットスライドクランプは、治具本体に開いた穴にフランジ面まで挿入して取付けられるほか、アクセサリーとして用意されている中間プレートを介して取り付け可能です。両方のソリューションにおいて、作動油の供給は接続口だけでなく、治具本体に開けた油路を介しても可能です。

製品 (1)

製品についてはお問い合わせください

ご要望に応じて、その商品がまだ手配可能かどうか確認いたします

数

アイテム番号	CADデータ	Typ	Funktionsweise	max. Betriebsdruck [bar]	Dichtungen
アイテム番号 1824040	CADデータ	Typ Schiebegelenk-Spannpratze	Funktionsweise doppelt wirkend	max. Betriebsdruck [bar] 350	Dichtungen NBR	プロパティ

アクセサリー (8)

製品についてはお問い合わせください

ご要望に応じて、その商品がまだ手配可能かどうか確認いたします

数

アイテム番号	CADデータ	商品の説明
アイテム番号 3300434	CADデータ	商品の説明 Socket head cap screw M10 x 55 mm, 12.9 as per data sheet B1.8242
アイテム番号 3301803	CADデータ	商品の説明 Lock nut M5 x 0.5 mm as per data sheet B1.8242
アイテム番号 3456425	CADデータ	商品の説明 Intermediate plate for 1824-040 as per data sheet B1.8242
アイテム番号 3610158	CADデータ	商品の説明 Screw plug VSD G1/8 ED max. 400 bar, as per data sheet F9.300
アイテム番号 3612033	CADデータ	商品の説明 Pneumatic jet M5 x 0.5 mm as per data sheet B1.8242
アイテム番号 3829099	CADデータ	商品の説明 Connecting cable with pnp right angle plug M8 with 2 LED, cable length 5m as per data sheet G2.140
アイテム番号 3829198	CADデータ	商品の説明 Inductive proximity switch PNP, 10...30 VDC as per data sheet B1.8251
アイテム番号 9210132	CADデータ	商品の説明 Plug-type connector ND5 - Ø10 x 14 mm short version, with FKM seals max. 500 bar, as per data sheet F9.300

アプリケーション例

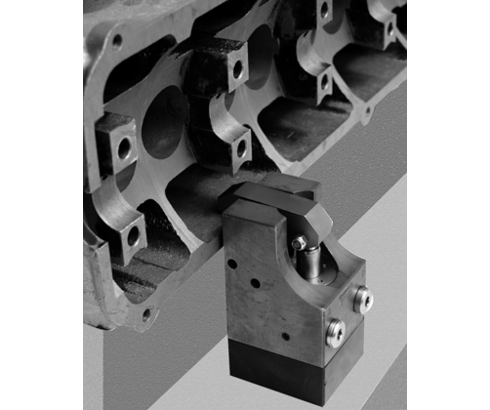

アプリケーション例1

スライドピボットクランプ B1.8242
