ローブロック・クランプシリンダー

製品および価格についてのお問い合わせ

単動式、バネリターン、最大作動圧500bar

ダウンロード

カタログ

EN ES FR

取扱説明書

ラインアップ情報

Description

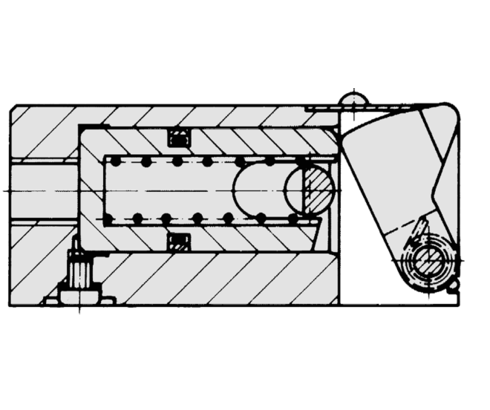

B1.372 Low-block clamping cylinders

The preferred application of low-block clamping cylinders are clamping situations where workholding from above is not possible or necessary. The low-clamping effect is caused by the downward motion of the clamping point. The average horizontal force component is 94% and the vertical force component is approx. 34% of the nominal clamping force. The high vertical force guarantees that the workpieces are safely held down. The clamping lever is through hardened so that the shape of the clamping point can be adapted to the workpiece by regrinding.

製品 (3)

製品についてはお問い合わせください

ご要望に応じて、その商品がまだ手配可能かどうか確認いたします

数

アイテム番号	CADデータ	Typ	Funktionsweise	max. Betriebsdruck [bar]	Dichtungen
アイテム番号 1371010	CADデータ	Typ Tiefspann-Blockzylinder	Funktionsweise einfach wirkend mit Federrückzug	max. Betriebsdruck [bar] 500	Dichtungen NBR	プロパティ
アイテム番号 1373010	CADデータ	Typ Tiefspann-Blockzylinder	Funktionsweise einfach wirkend mit Federrückzug	max. Betriebsdruck [bar] 500	Dichtungen NBR	プロパティ
アイテム番号 1374010	CADデータ	Typ Tiefspann-Blockzylinder	Funktionsweise einfach wirkend mit Federrückzug	max. Betriebsdruck [bar] 500	Dichtungen NBR	プロパティ

アクセサリー (9)

製品についてはお問い合わせください

ご要望に応じて、その商品がまだ手配可能かどうか確認いたします

数

アイテム番号	CADデータ	商品の説明
アイテム番号 3000347	CADデータ	商品の説明 O-ring 10 x 2 mm, NBR as per data sheet B1.5091
アイテム番号 3002847	CADデータ /	商品の説明 Seal ring 4,5 x 7 x 1 mm as per data sheet B1.921
アイテム番号 3000546	CADデータ /	商品の説明 Seal ring 6,2 x 9,2 mm see page B1.372
アイテム番号 3542080	CADデータ	商品の説明 Clamping lever see page B1.372
アイテム番号 3542081	CADデータ	商品の説明 Clamping lever see page B1.372
アイテム番号 3542082	CADデータ	商品の説明 Clamping lever see page B1.372
アイテム番号 3610264	CADデータ	商品の説明 Screw plug G1/4 SW 19 x 8 mm high max. 500 bar, as per data sheet F9.300
アイテム番号 3715104	CADデータ /	商品の説明 Leg spring Ø 9 x 1,5 x 5 mm 500 bar, see page B1.372
アイテム番号 3716109	CADデータ /	商品の説明 Leg spring Ø 11 x 1,6 mm legs 6,5/9,5 mm 500 bar, see page B1.372

Application examples

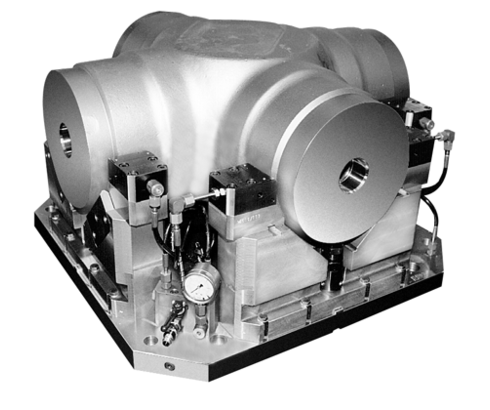

Application example 1

Low-block clamping cylinder B1.372
