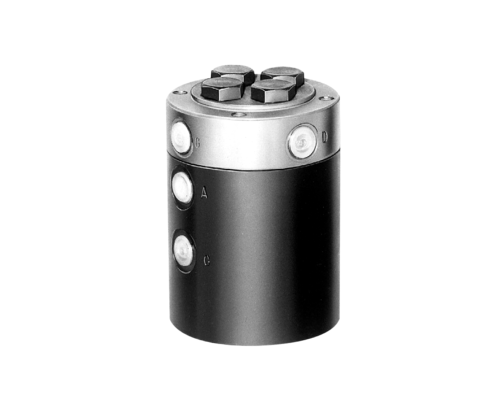

ロータリーカップリング、4回路

概要説明
回転式カップリングは、回転および旋回装置に作動油を供給します。このカップリングは、装置の回転中心に設置されます。

動作条件
作動圧と速度を採用時に考慮する必要があります。粘度等級22、32、46の作動油のみを使用してください。
回転式カップリングは、シール部の十分な潤滑を確保するため、油圧ユニットと接続する必要があります。
回転式カップリングは、+10°Cから+60°Cの温度範囲内で使用してください。これは、FKMシールを備えた特殊仕様にも適用されます。
運転条件、許容差、その他のデータはデータシートA 0.100を参照してください。

バージョン
筐体内でのリーク再循環の有無

技術データ
動作圧力範囲: 10 – 500 bar
最大許容回転数: カタログシートを参照
始動トルク: カタログシートを参照
