シーケンスバルブ、組合せタイプ、呼び径4

チェック弁付、最大作動圧500bar

ダウンロード

カタログ

EN ES FR

取扱説明書

ラインアップ情報

Description

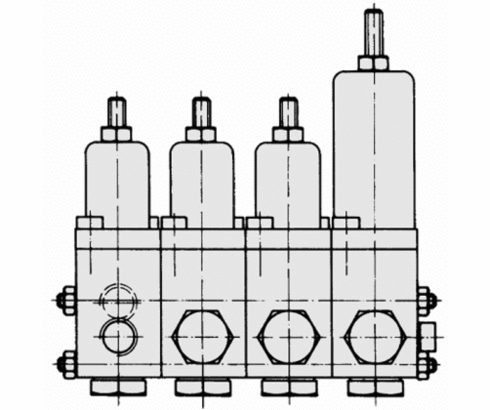

C 2.954 Sequence valve battery combination

These batteries consist of one input valve and up to five series valves. Only one pressure line is required to port P of the input valve. The other valves are interconnected by an internal passage, sealed with an O-ring between each valve. To assure optimum operation it is required to adjust settings between adjacent valves of the type 2954 42X not below a pressure differential of 25 bar, and for the type 2954 44X not below 50 bar.

製品 (4)

数

アイテム番号	CADデータ	Typ	Ausführung	max. Betriebsdruck [bar]	Bauart
アイテム番号 2954427	CADデータ	Typ Zuschalteingangsventil	Ausführung Flanschausführung	max. Betriebsdruck [bar] 500	Bauart Schieberventil	プロパティ
アイテム番号 2954428	CADデータ	Typ Zuschaltreihenventil	Ausführung Flanschausführung	max. Betriebsdruck [bar] 500	Bauart Schieberventil	プロパティ
アイテム番号 2954441	CADデータ	Typ Zuschalteingangsventil	Ausführung Flanschausführung	max. Betriebsdruck [bar] 500	Bauart Schieberventil	プロパティ
アイテム番号 2954442	CADデータ	Typ Zuschaltreihenventil	Ausführung Flanschausführung	max. Betriebsdruck [bar] 500	Bauart Schieberventil	プロパティ

アクセサリー (6)

数

アイテム番号	CADデータ	商品の説明
アイテム番号 3000343	CADデータ	商品の説明 O-ring 8 x 1.5 mm, NBR as per data sheet B1.5091
アイテム番号 3619029	CADデータ	商品の説明 Threaded rod M5 X 72 mm as per data sheet C2.954
アイテム番号 3619031	CADデータ	商品の説明 Threaded rod M5 X 102 mm as per data sheet C2.954
アイテム番号 3619032	CADデータ	商品の説明 Threaded rod M5 X 132 mm as per data sheet C2.954
アイテム番号 3619033	CADデータ	商品の説明 Threaded rod M5 X 162 mm as per data sheet C2.954
アイテム番号 3619034	CADデータ	商品の説明 Threaded rod M5 X 192 mm as per data sheet C2.954

Application examples

Sequence valve combinations C2.954

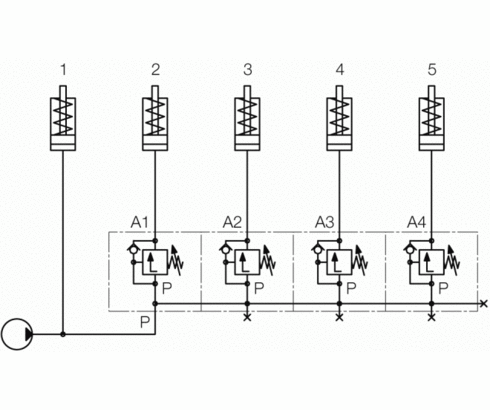

Hydraulic circuit diagram for a sequence control of 5 single-acting clamping cylinders.
