B1.892
スイングクランプ、ネジ付き本体
ラインアップ情報
Description

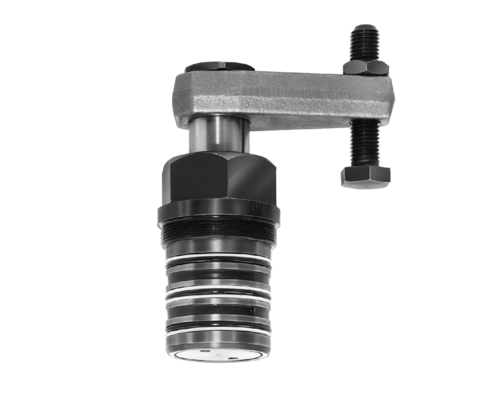

B 1.892 Swing Clamps with Overload Protection Device
Hydraulic swing clamps are used for clamping of workpieces when it is essential to keep the clamping area free of straps and clamping components for unrestriced workpiece loading and unloading.
Clamping arms and strap type clamps are fastened to the piston rod by means of a taper shank and socket connection.
This hydraulic clamping element is a pull-type cylinder where a part of the total stroke is used to swing the piston.
Overload protection devise
An integrated mechanical overload protection device prevents damage to the swing mechanism when striking an object within the 90° rotation, clamping or unclamping alike, or in case of incorrect mounting of the clamping arm.
製品 (63)
読み込み中…
| アイテム番号 | CADデータ | Funktionsweise | Kolbendurchmesser [mm] | Stangendurchmesser [mm] | max. Zugkraft [kN] | |
|---|---|---|---|---|---|---|
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
|
読み込み中…
アイテム番号
Funktionsweise
einfach wirkend
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
8.84
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
11
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
6.5
Schwenkmechanik
Standard
Überlastsicherung
mit
Abfrage von
ohne
Schwenkwinkel [°]
90
Schwenkrichtung
rechts
Schwenkhub [mm]
7
Gesamthub [mm]
18
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
アイテム番号
Funktionsweise
einfach wirkend
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
8.84
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
11
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
6.5
Schwenkmechanik
Standard
Überlastsicherung
mit
Abfrage von
ohne
Schwenkwinkel [°]
60
Schwenkrichtung
rechts
Schwenkhub [mm]
7
Gesamthub [mm]
18
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
アイテム番号
Funktionsweise
einfach wirkend
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
8.84
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
11
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
6.5
Schwenkmechanik
Standard
Überlastsicherung
mit
Abfrage von
ohne
Schwenkwinkel [°]
45
Schwenkrichtung
rechts
Schwenkhub [mm]
7
Gesamthub [mm]
18
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
アイテム番号
Funktionsweise
einfach wirkend
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
8.84
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
18
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
6.5
Schwenkmechanik
Standard
Überlastsicherung
mit
Abfrage von
ohne
Schwenkwinkel [°]
Schwenkrichtung
keine
Schwenkhub [mm]
Gesamthub [mm]
18
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
アイテム番号
Funktionsweise
einfach wirkend
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
8.84
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
11
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
6.5
Schwenkmechanik
Standard
Überlastsicherung
mit
Abfrage von
ohne
Schwenkwinkel [°]
90
Schwenkrichtung
リンク集
Schwenkhub [mm]
7
Gesamthub [mm]
18
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
アイテム番号
Funktionsweise
einfach wirkend
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
8.84
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
11
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
6.5
Schwenkmechanik
Standard
Überlastsicherung
mit
Abfrage von
ohne
Schwenkwinkel [°]
60
Schwenkrichtung
リンク集
Schwenkhub [mm]
7
Gesamthub [mm]
18
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
アイテム番号
Funktionsweise
einfach wirkend
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
8.84
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
11
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
6.5
Schwenkmechanik
Standard
Überlastsicherung
mit
Abfrage von
ohne
Schwenkwinkel [°]
45
Schwenkrichtung
リンク集
Schwenkhub [mm]
7
Gesamthub [mm]
18
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
アイテム番号
Funktionsweise
einfach wirkend
Kolbendurchmesser [mm]
40
Stangendurchmesser [mm]
32
max. Zugkraft [kN]
22.6
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
14
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
16
Schwenkmechanik
Standard
Überlastsicherung
mit
Abfrage von
ohne
Schwenkwinkel [°]
90
Schwenkrichtung
rechts
Schwenkhub [mm]
8
Gesamthub [mm]
22
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
アイテム番号
Funktionsweise
einfach wirkend
Kolbendurchmesser [mm]
40
Stangendurchmesser [mm]
32
max. Zugkraft [kN]
22.6
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
14
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
16
Schwenkmechanik
Standard
Überlastsicherung
mit
Abfrage von
ohne
Schwenkwinkel [°]
60
Schwenkrichtung
rechts
Schwenkhub [mm]
8
Gesamthub [mm]
22
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
アイテム番号
Funktionsweise
einfach wirkend
Kolbendurchmesser [mm]
40
Stangendurchmesser [mm]
32
max. Zugkraft [kN]
22.6
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
14
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
16
Schwenkmechanik
Standard
Überlastsicherung
mit
Abfrage von
ohne
Schwenkwinkel [°]
45
Schwenkrichtung
rechts
Schwenkhub [mm]
8
Gesamthub [mm]
22
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
アクセサリー (23)
| アイテム番号 | CADデータ | 商品の説明 |
|---|---|---|
|
アイテム番号
|
商品の説明
Seal kit, external seals for 1883-1X2/-2X2,
1893-XX1(M)/-XX2(M) and 1953-001
as per data sheet S0.001
|
|
|
アイテム番号
|
商品の説明
Seal kit, external seals for 1885-1X2/-2X2,
1895-XX1(M)/-XX2(M), 1895-XX1VXX35
and 1955-001
as per data sheet S0.001
|
|
|
アイテム番号
|
商品の説明
Seal kit, external seals for 1887-1X2/-2X2,
1897-XX1(M)/-XX2(M), 1897-XX1VXX35
and 1957-001
as per data sheet S0.001
|
|
|
アイテム番号
|
CADデータ
|
商品の説明
Clamping strap assembly, complete for 18X3-XXX
with carrier, material: GGG-40
max. 500 bar, as per data sheet B1.880
|
|
アイテム番号
|
CADデータ
|
商品の説明
Clamping arm, complete for 18X3-XXX
with thread, material: 42CrMo4
max. 200 bar, as per data sheet B1.880
|
|
アイテム番号
|
CADデータ
|
商品の説明

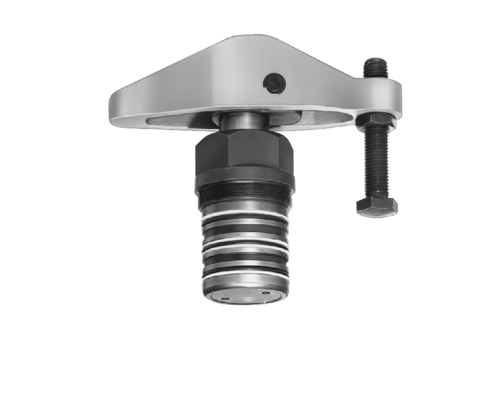

Clamping strap assembly, complete for 18X5-XXX
with carrier, material: GGG-40
max. 500 bar, as per data sheet B1.880
|
|
アイテム番号
|
CADデータ
|
商品の説明
Clamping arm, complete for 18X5-XXX
with thread, material: 42CrMo4
max. 200 bar, as per data sheet B1.880
|
|
アイテム番号
|
CADデータ
|
商品の説明
Clamping arm, complete for 18X7-XXX
with thread, material: 42CrMo4
max. 200 bar, as per data sheet B1.880
|
|
アイテム番号
|
CADデータ
|
商品の説明

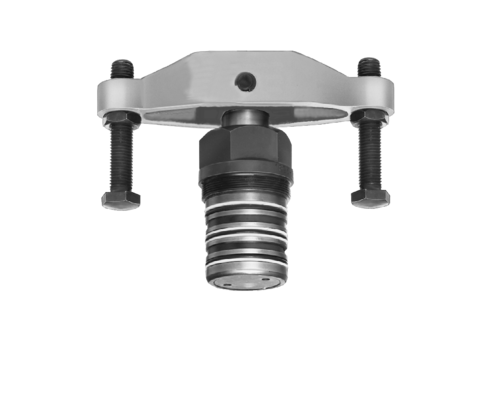

Double clamping arm assembly, complete for 18X3-XXX
with carrier, material: GGG-40
max. 500 bar, as per data sheet B1.880
|
|
アイテム番号
|
CADデータ
|
商品の説明
Double clamping arm assembly, complete for 18X5-XXX
with carrier, material: GGG-40
max. 500 bar, as per data sheet B1.880
|
