    シリーズ
    B1.8805

    スイングクランプ、ロック機構付

    上側フランジタイプ、強化メカ、位置検知（オプション）、複動式、最大作動圧250 bar
    スイングクランプ、ロック機構付
    ダウンロード
    カタログ
    ENESFR
    取扱説明書
    ラインアップ情報
    Description

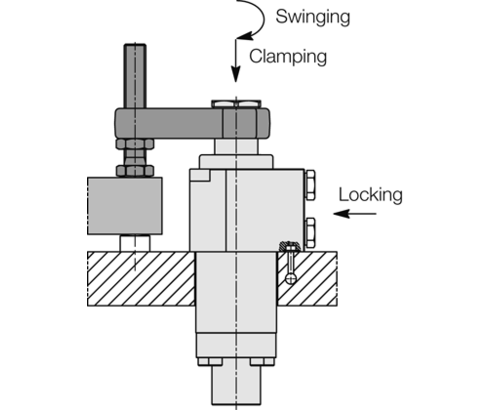

    B 1.8805 Swing clamps with Fail-Safe Function

    Fail-safe function
    The full clamping force is maintained both in the event of pressure drop and a complete pressure loss. This is achieved by fail-safe clamping of the piston rod via a double-acting wedge-shaped piston, which is controlled separately.
    Clamping:
    1. Swinging and clamping
    2. Locking
    Unclamping:
    1. Release locking
    2.  Unclamping and retracting
    Conditions: Before depressurising, the locking pressure must be available at least for 3 seconds.

    製品 (56)
    Gehäusebauform
    Flansch oben (56)
    Spanneisenaufnahme
    Kegel 1:10 (56)
    Spannhub [mm]
    Schwenkhub [mm]
    Gesamthub [mm]
    Schwenkwinkel [°]
    Schwenkrichtung
    max. Spannkraft [kN}
    Funktionsweise
    doppelt wirkend mit Kolbenstangenklemmung (56)
    Kolbendurchmesser [mm]
    Stangendurchmesser [mm]
    max. Zugkraft [kN]
    max. Betriebsdruck [bar]
    250 (56)
    Dichtungen
    NBR (56)
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss (56)
    Positionskontrolle
    Druckbereich
    Hochdruck (56)
    durchgehende Kolbenstange
    Schwenkmechanik
    verstärkt (56)
    Überlastsicherung
    ohne (56)
    Abfrage von
    Abstreiferwerkstoff
    アイテム番号 CADデータFunktionsweiseKolbendurchmesser [mm]Stangendurchmesser [mm]max. Zugkraft [kN]
    アイテム番号
    1895304KDH35
    CADデータ
    Funktionsweise
    doppelt wirkend mit Kolbenstangenklemmung
    Kolbendurchmesser [mm]
    40
    Stangendurchmesser [mm]
    32
    max. Zugkraft [kN]
    11.3
    プロパティ
    アイテム番号
    1895304KDM35
    CADデータ
    Funktionsweise
    doppelt wirkend mit Kolbenstangenklemmung
    Kolbendurchmesser [mm]
    40
    Stangendurchmesser [mm]
    32
    max. Zugkraft [kN]
    11.3
    プロパティ
    アイテム番号
    1895304KMH35
    CADデータ
    Funktionsweise
    doppelt wirkend mit Kolbenstangenklemmung
    Kolbendurchmesser [mm]
    40
    Stangendurchmesser [mm]
    32
    max. Zugkraft [kN]
    11.3
    プロパティ
    アイテム番号
    1895304KMM35
    CADデータ
    Funktionsweise
    doppelt wirkend mit Kolbenstangenklemmung
    Kolbendurchmesser [mm]
    40
    Stangendurchmesser [mm]
    32
    max. Zugkraft [kN]
    11.3
    プロパティ
    アイテム番号
    1895324KDH35
    CADデータ
    Funktionsweise
    doppelt wirkend mit Kolbenstangenklemmung
    Kolbendurchmesser [mm]
    40
    Stangendurchmesser [mm]
    32
    max. Zugkraft [kN]
    11.3
    プロパティ
    アイテム番号
    1895324KDM35
    CADデータ
    Funktionsweise
    doppelt wirkend mit Kolbenstangenklemmung
    Kolbendurchmesser [mm]
    40
    Stangendurchmesser [mm]
    32
    max. Zugkraft [kN]
    11.3
    プロパティ
    アイテム番号
    1895324KMH35
    CADデータ
    Funktionsweise
    doppelt wirkend mit Kolbenstangenklemmung
    Kolbendurchmesser [mm]
    40
    Stangendurchmesser [mm]
    32
    max. Zugkraft [kN]
    11.3
    プロパティ
    アイテム番号
    1895324KMM35
    CADデータ
    Funktionsweise
    doppelt wirkend mit Kolbenstangenklemmung
    Kolbendurchmesser [mm]
    40
    Stangendurchmesser [mm]
    32
    max. Zugkraft [kN]
    11.3
    プロパティ
    アイテム番号
    1895334KDH35
    CADデータ
    Funktionsweise
    doppelt wirkend mit Kolbenstangenklemmung
    Kolbendurchmesser [mm]
    40
    Stangendurchmesser [mm]
    32
    max. Zugkraft [kN]
    11.3
    プロパティ
    アイテム番号
    1895334KDM35
    CADデータ
    Funktionsweise
    doppelt wirkend mit Kolbenstangenklemmung
    Kolbendurchmesser [mm]
    40
    Stangendurchmesser [mm]
    32
    max. Zugkraft [kN]
    11.3
    プロパティ
    アイテム番号
    1895304KDH35
    Funktionsweise
    doppelt wirkend mit Kolbenstangenklemmung
    Kolbendurchmesser [mm]
    40
    Stangendurchmesser [mm]
    32
    max. Zugkraft [kN]
    11.3
    max. Betriebsdruck [bar]
    250
    Dichtungen
    NBR
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    Gehäusebauform
    Flansch oben
    Positionskontrolle
    ohne
    Druckbereich
    Hochdruck
    Spannhub [mm]
    22
    durchgehende Kolbenstange
    ohne
    max. Spannkraft [kN}
    8.5
    Schwenkmechanik
    verstärkt
    Überlastsicherung
    ohne
    Abfrage von
    ohne
    Schwenkwinkel [°]
    90
    Schwenkrichtung
    rechts
    Schwenkhub [mm]
    13
    Gesamthub [mm]
    35
    Abstreiferwerkstoff
    FKM
    Spanneisenaufnahme
    Kegel 1:10
    アイテム番号
    1895304KDM35
    Funktionsweise
    doppelt wirkend mit Kolbenstangenklemmung
    Kolbendurchmesser [mm]
    40
    Stangendurchmesser [mm]
    32
    max. Zugkraft [kN]
    11.3
    max. Betriebsdruck [bar]
    250
    Dichtungen
    NBR
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    Gehäusebauform
    Flansch oben
    Positionskontrolle
    ohne
    Druckbereich
    Hochdruck
    Spannhub [mm]
    22
    durchgehende Kolbenstange
    ohne
    max. Spannkraft [kN}
    8.5
    Schwenkmechanik
    verstärkt
    Überlastsicherung
    ohne
    Abfrage von
    ohne
    Schwenkwinkel [°]
    90
    Schwenkrichtung
    rechts
    Schwenkhub [mm]
    13
    Gesamthub [mm]
    35
    Abstreiferwerkstoff
    Metall
    Spanneisenaufnahme
    Kegel 1:10
    アイテム番号
    1895304KMH35
    Funktionsweise
    doppelt wirkend mit Kolbenstangenklemmung
    Kolbendurchmesser [mm]
    40
    Stangendurchmesser [mm]
    32
    max. Zugkraft [kN]
    11.3
    max. Betriebsdruck [bar]
    250
    Dichtungen
    NBR
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    Gehäusebauform
    Flansch oben
    Positionskontrolle
    Zubehör: Elektrisch oder pneumatisch
    Druckbereich
    Hochdruck
    Spannhub [mm]
    22
    durchgehende Kolbenstange
    mit
    max. Spannkraft [kN}
    8.5
    Schwenkmechanik
    verstärkt
    Überlastsicherung
    ohne
    Abfrage von
    Kolben: Gespannt und entspannt
    Schwenkwinkel [°]
    90
    Schwenkrichtung
    rechts
    Schwenkhub [mm]
    13
    Gesamthub [mm]
    35
    Abstreiferwerkstoff
    FKM
    Spanneisenaufnahme
    Kegel 1:10
    アイテム番号
    1895304KMM35
    Funktionsweise
    doppelt wirkend mit Kolbenstangenklemmung
    Kolbendurchmesser [mm]
    40
    Stangendurchmesser [mm]
    32
    max. Zugkraft [kN]
    11.3
    max. Betriebsdruck [bar]
    250
    Dichtungen
    NBR
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    Gehäusebauform
    Flansch oben
    Positionskontrolle
    Zubehör: Elektrisch oder pneumatisch
    Druckbereich
    Hochdruck
    Spannhub [mm]
    22
    durchgehende Kolbenstange
    mit
    max. Spannkraft [kN}
    8.5
    Schwenkmechanik
    verstärkt
    Überlastsicherung
    ohne
    Abfrage von
    Kolben: Gespannt und entspannt
    Schwenkwinkel [°]
    90
    Schwenkrichtung
    rechts
    Schwenkhub [mm]
    13
    Gesamthub [mm]
    35
    Abstreiferwerkstoff
    Metall
    Spanneisenaufnahme
    Kegel 1:10
    アイテム番号
    1895324KDH35
    Funktionsweise
    doppelt wirkend mit Kolbenstangenklemmung
    Kolbendurchmesser [mm]
    40
    Stangendurchmesser [mm]
    32
    max. Zugkraft [kN]
    11.3
    max. Betriebsdruck [bar]
    250
    Dichtungen
    NBR
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    Gehäusebauform
    Flansch oben
    Positionskontrolle
    ohne
    Druckbereich
    Hochdruck
    Spannhub [mm]
    22
    durchgehende Kolbenstange
    ohne
    max. Spannkraft [kN}
    8.5
    Schwenkmechanik
    verstärkt
    Überlastsicherung
    ohne
    Abfrage von
    ohne
    Schwenkwinkel [°]
    60
    Schwenkrichtung
    rechts
    Schwenkhub [mm]
    13
    Gesamthub [mm]
    35
    Abstreiferwerkstoff
    FKM
    Spanneisenaufnahme
    Kegel 1:10
    アイテム番号
    1895324KDM35
    Funktionsweise
    doppelt wirkend mit Kolbenstangenklemmung
    Kolbendurchmesser [mm]
    40
    Stangendurchmesser [mm]
    32
    max. Zugkraft [kN]
    11.3
    max. Betriebsdruck [bar]
    250
    Dichtungen
    NBR
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    Gehäusebauform
    Flansch oben
    Positionskontrolle
    ohne
    Druckbereich
    Hochdruck
    Spannhub [mm]
    22
    durchgehende Kolbenstange
    ohne
    max. Spannkraft [kN}
    8.5
    Schwenkmechanik
    verstärkt
    Überlastsicherung
    ohne
    Abfrage von
    ohne
    Schwenkwinkel [°]
    60
    Schwenkrichtung
    rechts
    Schwenkhub [mm]
    13
    Gesamthub [mm]
    35
    Abstreiferwerkstoff
    Metall
    Spanneisenaufnahme
    Kegel 1:10
    アイテム番号
    1895324KMH35
    Funktionsweise
    doppelt wirkend mit Kolbenstangenklemmung
    Kolbendurchmesser [mm]
    40
    Stangendurchmesser [mm]
    32
    max. Zugkraft [kN]
    11.3
    max. Betriebsdruck [bar]
    250
    Dichtungen
    NBR
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    Gehäusebauform
    Flansch oben
    Positionskontrolle
    Zubehör: Elektrisch oder pneumatisch
    Druckbereich
    Hochdruck
    Spannhub [mm]
    22
    durchgehende Kolbenstange
    mit
    max. Spannkraft [kN}
    8.5
    Schwenkmechanik
    verstärkt
    Überlastsicherung
    ohne
    Abfrage von
    Kolben: Gespannt und entspannt
    Schwenkwinkel [°]
    60
    Schwenkrichtung
    rechts
    Schwenkhub [mm]
    13
    Gesamthub [mm]
    35
    Abstreiferwerkstoff
    FKM
    Spanneisenaufnahme
    Kegel 1:10
    アイテム番号
    1895324KMM35
    Funktionsweise
    doppelt wirkend mit Kolbenstangenklemmung
    Kolbendurchmesser [mm]
    40
    Stangendurchmesser [mm]
    32
    max. Zugkraft [kN]
    11.3
    max. Betriebsdruck [bar]
    250
    Dichtungen
    NBR
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    Gehäusebauform
    Flansch oben
    Positionskontrolle
    Zubehör: Elektrisch oder pneumatisch
    Druckbereich
    Hochdruck
    Spannhub [mm]
    22
    durchgehende Kolbenstange
    mit
    max. Spannkraft [kN}
    8.5
    Schwenkmechanik
    verstärkt
    Überlastsicherung
    ohne
    Abfrage von
    Kolben: Gespannt und entspannt
    Schwenkwinkel [°]
    60
    Schwenkrichtung
    rechts
    Schwenkhub [mm]
    13
    Gesamthub [mm]
    35
    Abstreiferwerkstoff
    Metall
    Spanneisenaufnahme
    Kegel 1:10
    アイテム番号
    1895334KDH35
    Funktionsweise
    doppelt wirkend mit Kolbenstangenklemmung
    Kolbendurchmesser [mm]
    40
    Stangendurchmesser [mm]
    32
    max. Zugkraft [kN]
    11.3
    max. Betriebsdruck [bar]
    250
    Dichtungen
    NBR
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    Gehäusebauform
    Flansch oben
    Positionskontrolle
    ohne
    Druckbereich
    Hochdruck
    Spannhub [mm]
    22
    durchgehende Kolbenstange
    ohne
    max. Spannkraft [kN}
    8.5
    Schwenkmechanik
    verstärkt
    Überlastsicherung
    ohne
    Abfrage von
    ohne
    Schwenkwinkel [°]
    45
    Schwenkrichtung
    rechts
    Schwenkhub [mm]
    13
    Gesamthub [mm]
    35
    Abstreiferwerkstoff
    FKM
    Spanneisenaufnahme
    Kegel 1:10
    アイテム番号
    1895334KDM35
    Funktionsweise
    doppelt wirkend mit Kolbenstangenklemmung
    Kolbendurchmesser [mm]
    40
    Stangendurchmesser [mm]
    32
    max. Zugkraft [kN]
    11.3
    max. Betriebsdruck [bar]
    250
    Dichtungen
    NBR
    hydraulische Anschlüsse
    Rohrgewinde und O-Ring-Flanschanschluss
    Gehäusebauform
    Flansch oben
    Positionskontrolle
    ohne
    Druckbereich
    Hochdruck
    Spannhub [mm]
    22
    durchgehende Kolbenstange
    ohne
    max. Spannkraft [kN}
    8.5
    Schwenkmechanik
    verstärkt
    Überlastsicherung
    ohne
    Abfrage von
    ohne
    Schwenkwinkel [°]
    45
    Schwenkrichtung
    rechts
    Schwenkhub [mm]
    13
    Gesamthub [mm]
    35
    Abstreiferwerkstoff
    Metall
    Spanneisenaufnahme
    Kegel 1:10
    アクセサリー (12)
    アイテム番号 CADデータ 商品の説明
    アイテム番号
    0341100
    CADデータ
    /
    商品の説明
    Metallic wiper, complete for rod diameter 32 mm as per data sheet B1.852
    アイテム番号
    0341101
    CADデータ
    /
    商品の説明
    Metallic wiper, complete for series 1847 as per data sheet B1.853
    アイテム番号
    0353808
    CADデータ
    商品の説明
    Pneumatic position monitoring, complete for 1895-XXX-VMX35 as per data sheet B1.8801
    アイテム番号
    0353809
    CADデータ
    商品の説明
    Pneumatic position monitoring, complete for 1896-XXX-VMX36 as per data sheet B1.8801
    アイテム番号
    0353811
    CADデータ
    商品の説明
    Electrical position monitoring with standard switch and angle plug for 1896/1897-XXX-VMX36/38 as per data sheet B1.8801
    アイテム番号
    0353813
    CADデータ
    商品の説明
    Electrical position monitoring without switch for 1896/1897-XXX-VMX36/38 as per data sheet B1.8801
    アイテム番号
    0353814
    CADデータ
    商品の説明
    Electrical position monitoring with standard switch and angle plug for 1895-XXX-VMX35 as per data sheet B1.8801
    アイテム番号
    0353815
    CADデータ
    商品の説明
    Electrical position monitoring without switch for 1895-XXX-VMX35 as per data sheet B1.8801
    アイテム番号
    3000343
    CADデータ
    商品の説明
    O-ring 8 x 1.5 mm, NBR as per data sheet B1.5091
    アイテム番号
    3300821
    CADデータ
    商品の説明
    Screw plug VSD G1/4 A max. 400 bar, as per data sheet F9.300
    CADデータの読み込みに中にエラーが発生しました。インターネット接続を確認し、再度お試しください
    ご注意：当社のCADデータは簡略化されたデータで、製品の外形と接続部分を表示しています（利用規約もご参照ください）。許容誤差を含む正確な寸法については、特に取付け穴や特殊クランプなどの取付け具に関する情報については、必ず該当するカタログシートをご参照ください。'
