スイングクランプ
ラインアップ情報
Description

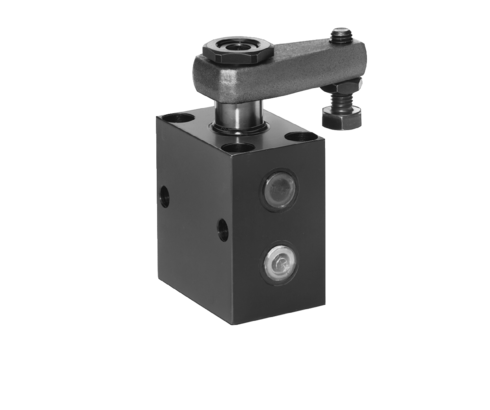

B 1.890 Swing Clamps with Overload Protection Device
These swing clamps are used when it is required to keep the fixture workpiece area free of straps and clamping components for unrestricted workpiece loading and unloading.
This hydraulic clamping element is a pull-type cylinder, where a part of the total stroke is used to swing the piston (swing stroke).
The larger part of the stroke is available as clamping stroke.
Overload protection device
An integrated mechanical overload protection device prevents damage to the swivel mechanism when striking an object within 90° rotation, clamping or unclamping alike.
製品 (42)
読み込み中…
| アイテム番号 | CADデータ | Funktionsweise | Kolbendurchmesser [mm] | Stangendurchmesser [mm] | max. Zugkraft [kN] | |
|---|---|---|---|---|---|---|
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
|
読み込み中…
アイテム番号
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
8.84
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde
Gehäusebauform
Blockausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
7
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
7
Schwenkmechanik
Standard
Überlastsicherung
mit
Abfrage von
ohne
Schwenkwinkel [°]
90
Schwenkrichtung
rechts
Schwenkhub [mm]
7
Gesamthub [mm]
14
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
アイテム番号
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
8.84
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde
Gehäusebauform
Blockausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
7
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
7
Schwenkmechanik
Standard
Überlastsicherung
mit
Abfrage von
ohne
Schwenkwinkel [°]
60
Schwenkrichtung
rechts
Schwenkhub [mm]
7
Gesamthub [mm]
14
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
アイテム番号
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
8.84
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde
Gehäusebauform
Blockausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
7
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
7
Schwenkmechanik
Standard
Überlastsicherung
mit
Abfrage von
ohne
Schwenkwinkel [°]
45
Schwenkrichtung
rechts
Schwenkhub [mm]
7
Gesamthub [mm]
14
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
アイテム番号
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
8.84
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde
Gehäusebauform
Blockausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
7
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
7
Schwenkmechanik
Standard
Überlastsicherung
mit
Abfrage von
ohne
Schwenkwinkel [°]
90
Schwenkrichtung
リンク集
Schwenkhub [mm]
7
Gesamthub [mm]
14
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
アイテム番号
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
8.84
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde
Gehäusebauform
Blockausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
7
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
7
Schwenkmechanik
Standard
Überlastsicherung
mit
Abfrage von
ohne
Schwenkwinkel [°]
60
Schwenkrichtung
リンク集
Schwenkhub [mm]
7
Gesamthub [mm]
14
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
アイテム番号
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
8.84
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde
Gehäusebauform
Blockausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
7
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
7
Schwenkmechanik
Standard
Überlastsicherung
mit
Abfrage von
ohne
Schwenkwinkel [°]
45
Schwenkrichtung
リンク集
Schwenkhub [mm]
7
Gesamthub [mm]
14
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
アイテム番号
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
8.84
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde
Gehäusebauform
Blockausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
14
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
7
Schwenkmechanik
Standard
Überlastsicherung
mit
Abfrage von
ohne
Schwenkwinkel [°]
Schwenkrichtung
keine
Schwenkhub [mm]
Gesamthub [mm]
14
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
アイテム番号
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
8.84
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
O-Ring-Flanschanschluss
Gehäusebauform
Blockausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
7
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
7
Schwenkmechanik
Standard
Überlastsicherung
mit
Abfrage von
ohne
Schwenkwinkel [°]
90
Schwenkrichtung
rechts
Schwenkhub [mm]
7
Gesamthub [mm]
14
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
アイテム番号
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
8.84
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
O-Ring-Flanschanschluss
Gehäusebauform
Blockausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
7
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
7
Schwenkmechanik
Standard
Überlastsicherung
mit
Abfrage von
ohne
Schwenkwinkel [°]
60
Schwenkrichtung
rechts
Schwenkhub [mm]
7
Gesamthub [mm]
14
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
アイテム番号
Funktionsweise
doppelt wirkend
Kolbendurchmesser [mm]
25
Stangendurchmesser [mm]
20
max. Zugkraft [kN]
8.84
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
O-Ring-Flanschanschluss
Gehäusebauform
Blockausführung
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhub [mm]
7
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
7
Schwenkmechanik
Standard
Überlastsicherung
mit
Abfrage von
ohne
Schwenkwinkel [°]
45
Schwenkrichtung
rechts
Schwenkhub [mm]
7
Gesamthub [mm]
14
Abstreiferwerkstoff
FKM
Spanneisenaufnahme
Kegel 1:10
