シリーズ
B1.9401
ワークサポート、ネジ付本体
ラインアップ情報
Description

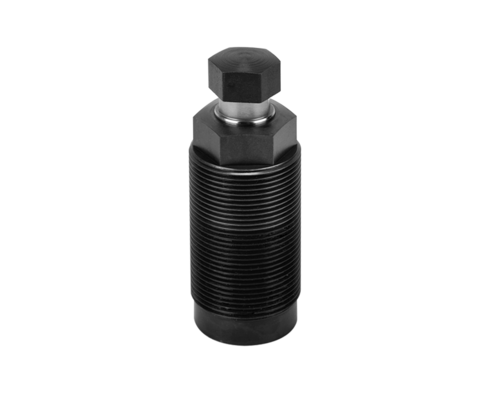

B 1.9401 Threaded-Body Work Support
Hydraulic work supports are used to provide a self-adjusting rest for the workpiece during the machining operations. They compensate the workpiece surface irregularities, also vibration and deflection under machining loads.
The threaded-body design allows for space-saving and direct installation into the fixture body. Oil supply is made through drilled channels.
In the body of the threaded-body work support a thin-walled locking bush is integrated, which locks cylindrically around the freely-movable support plunger when pressurising the element with hydraulic oil.
- Spring force
- Air pressure
- Oil pressure combined with spring force
The elements are protected against penetration of swarf by a metallic wiper edge and are sealed against liquids.
Video
製品 (8)
読み込み中…
| アイテム番号 | CADデータ | Funktionsweise | max. Betriebsdruck [bar] | Dichtungen | hydraulische Anschlüsse | |
|---|---|---|---|---|---|---|
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
|
読み込み中…
アイテム番号
Funktionsweise
einfach wirkend
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung M30
Positionskontrolle
ohne
Druckbereich
Hochdruck
Abstreifer
FKM mit Metallabstreifkante
Federraumbelüftung
ohne
Fail-Safe Funktion
ohne
Bolzenausführung
mit Druckschraube
min. Betriebsdruck [bar]
100
max. Betriebstemperatur [°C]
80
Grundstellung
ausgefahren
Ausfahren
-
Rückstellung
mit Federkraft
Anlegen
mit Federkraft
Bolzen-Ø [mm]
16
max. Belastungskraft [kN]
6.5
Bolzenhub [mm]
8
max. Volumenstrom [cm3/s]
-
Feder-Anlegekraft [N]
7-12
Luft-Anlegekraft [N/bar]
-
Elastische Längenänderung [μm/kN]
3.5
アイテム番号
Funktionsweise
einfach wirkend
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung M30
Positionskontrolle
ohne
Druckbereich
Hochdruck
Abstreifer
FKM mit Metallabstreifkante
Federraumbelüftung
ohne
Fail-Safe Funktion
ohne
Bolzenausführung
mit Druckschraube
min. Betriebsdruck [bar]
100
max. Betriebstemperatur [°C]
80
Grundstellung
ausgefahren
Ausfahren
-
Rückstellung
mit Federkraft
Anlegen
mit Federkraft
Bolzen-Ø [mm]
16
max. Belastungskraft [kN]
9.5
Bolzenhub [mm]
8
max. Volumenstrom [cm3/s]
-
Feder-Anlegekraft [N]
7-12
Luft-Anlegekraft [N/bar]
-
Elastische Längenänderung [μm/kN]
4
アイテム番号
Funktionsweise
einfach wirkend
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung M30
Positionskontrolle
ohne
Druckbereich
Hochdruck
Abstreifer
FKM mit Metallabstreifkante
Federraumbelüftung
ohne
Fail-Safe Funktion
ohne
Bolzenausführung
mit Druckschraube
min. Betriebsdruck [bar]
100
max. Betriebstemperatur [°C]
80
Grundstellung
eingefahren
Ausfahren
mit Luftdruck
Rückstellung
mit Federkraft
Anlegen
mit Luftdruck
Bolzen-Ø [mm]
16
max. Belastungskraft [kN]
6.5
Bolzenhub [mm]
8
max. Volumenstrom [cm3/s]
-
Feder-Anlegekraft [N]
7-12
Luft-Anlegekraft [N/bar]
20
Elastische Längenänderung [μm/kN]
3.5
アイテム番号
Funktionsweise
einfach wirkend
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung M30
Positionskontrolle
ohne
Druckbereich
Hochdruck
Abstreifer
FKM mit Metallabstreifkante
Federraumbelüftung
ohne
Fail-Safe Funktion
ohne
Bolzenausführung
mit Druckschraube
min. Betriebsdruck [bar]
100
max. Betriebstemperatur [°C]
80
Grundstellung
eingefahren
Ausfahren
mit Luftdruck
Rückstellung
mit Federkraft
Anlegen
mit Luftdruck
Bolzen-Ø [mm]
16
max. Belastungskraft [kN]
9.5
Bolzenhub [mm]
8
max. Volumenstrom [cm3/s]
-
Feder-Anlegekraft [N]
7-12
Luft-Anlegekraft [N/bar]
20
Elastische Längenänderung [μm/kN]
4
アイテム番号
Funktionsweise
einfach wirkend
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung M30
Positionskontrolle
ohne
Druckbereich
Hochdruck
Abstreifer
FKM mit Metallabstreifkante
Federraumbelüftung
ohne
Fail-Safe Funktion
ohne
Bolzenausführung
mit Druckschraube
min. Betriebsdruck [bar]
100
max. Betriebstemperatur [°C]
80
Grundstellung
eingefahren
Ausfahren
hydraulisch
Rückstellung
mit Federkraft
Anlegen
mit Federkraft
Bolzen-Ø [mm]
16
max. Belastungskraft [kN]
6.5
Bolzenhub [mm]
8
max. Volumenstrom [cm3/s]
25
Feder-Anlegekraft [N]
16-33
Luft-Anlegekraft [N/bar]
-
Elastische Längenänderung [μm/kN]
3.5
アイテム番号
Funktionsweise
einfach wirkend
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung M30
Positionskontrolle
ohne
Druckbereich
Hochdruck
Abstreifer
FKM mit Metallabstreifkante
Federraumbelüftung
ohne
Fail-Safe Funktion
ohne
Bolzenausführung
mit Druckschraube
min. Betriebsdruck [bar]
100
max. Betriebstemperatur [°C]
80
Grundstellung
eingefahren
Ausfahren
hydraulisch
Rückstellung
mit Federkraft
Anlegen
mit Federkraft
Bolzen-Ø [mm]
16
max. Belastungskraft [kN]
6.5
Bolzenhub [mm]
15
max. Volumenstrom [cm3/s]
25
Feder-Anlegekraft [N]
10-22
Luft-Anlegekraft [N/bar]
-
Elastische Längenänderung [μm/kN]
3.5
アイテム番号
Funktionsweise
einfach wirkend
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung M30
Positionskontrolle
ohne
Druckbereich
Hochdruck
Abstreifer
FKM mit Metallabstreifkante
Federraumbelüftung
ohne
Fail-Safe Funktion
ohne
Bolzenausführung
mit Druckschraube
min. Betriebsdruck [bar]
100
max. Betriebstemperatur [°C]
80
Grundstellung
eingefahren
Ausfahren
hydraulisch
Rückstellung
mit Federkraft
Anlegen
mit Federkraft
Bolzen-Ø [mm]
16
max. Belastungskraft [kN]
9.5
Bolzenhub [mm]
8
max. Volumenstrom [cm3/s]
25
Feder-Anlegekraft [N]
16-33
Luft-Anlegekraft [N/bar]
-
Elastische Längenänderung [μm/kN]
4
アイテム番号
Funktionsweise
einfach wirkend
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung M30
Positionskontrolle
ohne
Druckbereich
Hochdruck
Abstreifer
FKM mit Metallabstreifkante
Federraumbelüftung
ohne
Fail-Safe Funktion
ohne
Bolzenausführung
mit Druckschraube
min. Betriebsdruck [bar]
100
max. Betriebstemperatur [°C]
80
Grundstellung
eingefahren
Ausfahren
hydraulisch
Rückstellung
mit Federkraft
Anlegen
mit Federkraft
Bolzen-Ø [mm]
16
max. Belastungskraft [kN]
9.5
Bolzenhub [mm]
15
max. Volumenstrom [cm3/s]
25
Feder-Anlegekraft [N]
10-22
Luft-Anlegekraft [N/bar]
-
Elastische Längenänderung [μm/kN]
4
アクセサリー (7)
| アイテム番号 | CADデータ | 商品の説明 |
|---|---|---|
|
アイテム番号
|
商品の説明
Seal kit, external seals for 1941-000/-010
and 1941-002/-012
as per data sheet S0.001
|
|
|
アイテム番号
|
商品の説明
Seal Delrin
28 x 22 x 1,5 mm
see page B1.460
|
|
|
アイテム番号
|
CADデータ
|
商品の説明
Flange nut
M38 x 1,5 mm W
see page B1.460
|
|
アイテム番号
|
CADデータ
|
商品の説明
Sharp-edged orifice Ø 0.5 mm for 1942-0XX
max. 500 bar, as per data sheet B1.9401
|
|
アイテム番号
|
CADデータ
|
商品の説明
Connecting housing f. 1462-XXX
M38 x 1,5 x 58 mm long
500 bar, see page B1.460
|
|
アイテム番号
|
CADデータ
|
商品の説明
Mounting body flange for 1942-0XX
max. 500 bar, as per data sheet B1.9401
|
|
アイテム番号
|
CADデータ
|
商品の説明
Mounting body flange for 1941-0XX
with pneumatic port
max. 500 bar, as per data sheet B1.940
|
