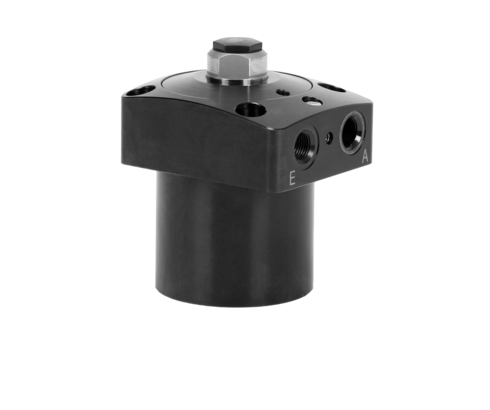

ワークサポート

上側フランジタイプ、メタルもしくはTFコートワイパー、単動式、最大作動圧 70 bar

ダウンロード

カタログ

EN ES FR

取扱説明書

ラインアップ情報

Description

B 1.9474 Work Supports

Hydraulic work supports are used to provide a self-adjusting rest for workpieces and avoid their vibration and deflection under machining loads. This series offers very high support forces already at 70 bar and can directly be connected to the low-pressure hydraulic of the machine tool. Due to their compact design they can be arranged in a very limited space. Oil supply is made through drilled channels or pipe thread.

The support plunger is hydraulically extended by a small piston and contacts the workpiece with spring force. The contact spring can be easily exchanged. Locking of the support plunger is made through the slotted clamping sleeve and by means of a ring-shaped conical hydraulic piston where the locking force is transmitted by a low-friction ball shell. Unlocking and retracting of the support plunger is made by spring force.

製品 (10)

数

アイテム番号	CADデータ	Funktionsweise	max. Betriebsdruck [bar]	Dichtungen	hydraulische Anschlüsse
アイテム番号 1967500B312	CADデータ	Funktionsweise einfach wirkend	max. Betriebsdruck [bar] 70	Dichtungen NBR	hydraulische Anschlüsse Rohrgewinde und O-Ring-Flanschanschluss	プロパティ
アイテム番号 1967500B512	CADデータ	Funktionsweise einfach wirkend	max. Betriebsdruck [bar] 70	Dichtungen NBR	hydraulische Anschlüsse Rohrgewinde und O-Ring-Flanschanschluss	プロパティ
アイテム番号 1967500M112	CADデータ	Funktionsweise einfach wirkend	max. Betriebsdruck [bar] 70	Dichtungen NBR	hydraulische Anschlüsse Rohrgewinde und O-Ring-Flanschanschluss	プロパティ
アイテム番号 1967500M312	CADデータ	Funktionsweise einfach wirkend	max. Betriebsdruck [bar] 70	Dichtungen NBR	hydraulische Anschlüsse Rohrgewinde und O-Ring-Flanschanschluss	プロパティ
アイテム番号 1967500M512	CADデータ	Funktionsweise einfach wirkend	max. Betriebsdruck [bar] 70	Dichtungen NBR	hydraulische Anschlüsse Rohrgewinde und O-Ring-Flanschanschluss	プロパティ
アイテム番号 1967600B314	CADデータ	Funktionsweise einfach wirkend	max. Betriebsdruck [bar] 70	Dichtungen NBR	hydraulische Anschlüsse Rohrgewinde und O-Ring-Flanschanschluss	プロパティ
アイテム番号 1967600B514	CADデータ	Funktionsweise einfach wirkend	max. Betriebsdruck [bar] 70	Dichtungen NBR	hydraulische Anschlüsse Rohrgewinde und O-Ring-Flanschanschluss	プロパティ
アイテム番号 1967600M114	CADデータ	Funktionsweise einfach wirkend	max. Betriebsdruck [bar] 70	Dichtungen NBR	hydraulische Anschlüsse Rohrgewinde und O-Ring-Flanschanschluss	プロパティ
アイテム番号 1967600M314	CADデータ	Funktionsweise einfach wirkend	max. Betriebsdruck [bar] 70	Dichtungen NBR	hydraulische Anschlüsse Rohrgewinde und O-Ring-Flanschanschluss	プロパティ
アイテム番号 1967600M514	CADデータ	Funktionsweise einfach wirkend	max. Betriebsdruck [bar] 70	Dichtungen NBR	hydraulische Anschlüsse Rohrgewinde und O-Ring-Flanschanschluss	プロパティ

アクセサリー (2)

数

アイテム番号	CADデータ	商品の説明
アイテム番号 2957209	CADデータ	商品の説明 Flow control valve G1/8 as per data sheet B1.8500
アイテム番号 3610158	CADデータ	商品の説明 Screw plug VSD G1/8 ED max. 400 bar, as per data sheet F9.300
