    シリーズ
    B1.570

    引込シリンダー

    単動式、バネリターン、最大作動圧500bar
    引込シリンダー
    ダウンロード
    カタログ
    ENESFR
    取扱説明書
    ラインアップ情報
    説明

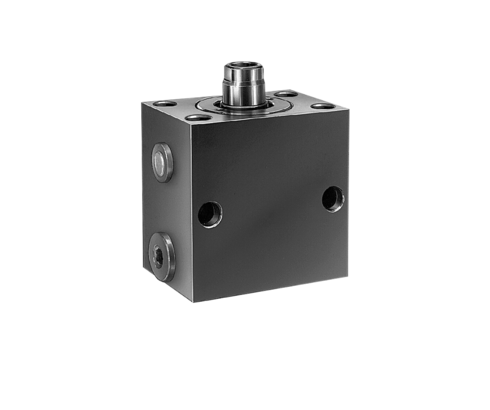

    B 1.570 引き抜きタイプシリンダー

    材質
    ピストン：表面熱硬化鋼、硬化処理済み
    シリンダー本体：高合金鋼

    重要な注意事項
    切削剤や冷却液が焼結金属製エアフィルターを通ってシリンダー内部に浸透する可能性がある場合、排気ホースを接続し、保護された位置に配置する必要があります。

    製品 (16)
    Typ
    Zugzylinder (16)
    Hub [mm]
    Funktionsweise
    einfach wirkend mit Federrückzug (16)
    Endlagendämpfung
    ohne (16)
    Kolbendurchmesser [mm]
    Stangendurchmesser [mm]
    Dichtungen
    Befestigung
    Kolbenstangenende
    hydraulische Anschlüsse
    Gelenklager
    ohne (16)
    max Betriebsdruck [bar]
    500 (16)
    Positionsabfrage
    ohne (16)
    Gehäusematerial
    Stahl (16)
    max Druckkraft [kN]
    0 (16)
    max Zugkraft [kN]
    Betriebstemperatur [°C]
    Quernut
    ohne (16)
    Zentrierbund
    ohne (16)
    Verdrehsicherung
    ohne (16)
    Rostfrei
    nein (16)
    アイテム番号 CADデータTypHub [mm]FunktionsweiseEndlagendämpfung
    アイテム番号
    1571105
    CADデータ
    Typ
    Zugzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    プロパティ
    アイテム番号
    1571106
    CADデータ
    Typ
    Zugzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    プロパティ
    アイテム番号
    1573105
    CADデータ
    Typ
    Zugzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    プロパティ
    アイテム番号
    1573106
    CADデータ
    Typ
    Zugzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    プロパティ
    アイテム番号
    1574105
    CADデータ
    Typ
    Zugzylinder
    Hub [mm]
    10
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    プロパティ
    アイテム番号
    1574106
    CADデータ
    Typ
    Zugzylinder
    Hub [mm]
    10
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    プロパティ
    アイテム番号
    1575105
    CADデータ
    Typ
    Zugzylinder
    Hub [mm]
    10
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    プロパティ
    アイテム番号
    1575106
    CADデータ
    Typ
    Zugzylinder
    Hub [mm]
    10
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    プロパティ
    アイテム番号
    1576105
    CADデータ
    Typ
    Zugzylinder
    Hub [mm]
    12
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    プロパティ
    アイテム番号
    1576106
    CADデータ
    Typ
    Zugzylinder
    Hub [mm]
    12
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    プロパティ
    アイテム番号
    1571105
    Typ
    Zugzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    Dichtungen
    NBR
    Befestigung
    Querbohrungen
    Kolbenstangenende
    Innengewinde M6
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss K
    Gelenklager
    ohne
    max Betriebsdruck [bar]
    500
    Positionsabfrage
    ohne
    Gehäusematerial
    Stahl
    max Druckkraft [kN]
    max Zugkraft [kN]
    6
    Betriebstemperatur [°C]
    -30...+100
    Quernut
    ohne
    Zentrierbund
    ohne
    Verdrehsicherung
    ohne
    Rostfrei
    nein
    アイテム番号
    1571106
    Typ
    Zugzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    Dichtungen
    FKM
    Befestigung
    4 Längsbohrungen
    Kolbenstangenende
    Innengewinde M6
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss B
    Gelenklager
    ohne
    max Betriebsdruck [bar]
    500
    Positionsabfrage
    ohne
    Gehäusematerial
    Stahl
    max Druckkraft [kN]
    max Zugkraft [kN]
    6
    Betriebstemperatur [°C]
    -20...+200
    Quernut
    ohne
    Zentrierbund
    ohne
    Verdrehsicherung
    ohne
    Rostfrei
    nein
    アイテム番号
    1573105
    Typ
    Zugzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    Kolbendurchmesser [mm]
    25
    Stangendurchmesser [mm]
    16
    Dichtungen
    NBR
    Befestigung
    Querbohrungen
    Kolbenstangenende
    Innengewinde M10
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss K
    Gelenklager
    ohne
    max Betriebsdruck [bar]
    500
    Positionsabfrage
    ohne
    Gehäusematerial
    Stahl
    max Druckkraft [kN]
    max Zugkraft [kN]
    14.3
    Betriebstemperatur [°C]
    -30...+100
    Quernut
    ohne
    Zentrierbund
    ohne
    Verdrehsicherung
    ohne
    Rostfrei
    nein
    アイテム番号
    1573106
    Typ
    Zugzylinder
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    Kolbendurchmesser [mm]
    25
    Stangendurchmesser [mm]
    16
    Dichtungen
    FKM
    Befestigung
    4 Längsbohrungen
    Kolbenstangenende
    Innengewinde M10
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss B
    Gelenklager
    ohne
    max Betriebsdruck [bar]
    500
    Positionsabfrage
    ohne
    Gehäusematerial
    Stahl
    max Druckkraft [kN]
    max Zugkraft [kN]
    14.3
    Betriebstemperatur [°C]
    -20...+200
    Quernut
    ohne
    Zentrierbund
    ohne
    Verdrehsicherung
    ohne
    Rostfrei
    nein
    アイテム番号
    1574105
    Typ
    Zugzylinder
    Hub [mm]
    10
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    Kolbendurchmesser [mm]
    32
    Stangendurchmesser [mm]
    20
    Dichtungen
    NBR
    Befestigung
    Querbohrungen
    Kolbenstangenende
    Innengewinde M12
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss K
    Gelenklager
    ohne
    max Betriebsdruck [bar]
    500
    Positionsabfrage
    ohne
    Gehäusematerial
    Stahl
    max Druckkraft [kN]
    max Zugkraft [kN]
    24.2
    Betriebstemperatur [°C]
    -30...+100
    Quernut
    ohne
    Zentrierbund
    ohne
    Verdrehsicherung
    ohne
    Rostfrei
    nein
    アイテム番号
    1574106
    Typ
    Zugzylinder
    Hub [mm]
    10
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    Kolbendurchmesser [mm]
    32
    Stangendurchmesser [mm]
    20
    Dichtungen
    FKM
    Befestigung
    4 Längsbohrungen
    Kolbenstangenende
    Innengewinde M12
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss B
    Gelenklager
    ohne
    max Betriebsdruck [bar]
    500
    Positionsabfrage
    ohne
    Gehäusematerial
    Stahl
    max Druckkraft [kN]
    max Zugkraft [kN]
    24.2
    Betriebstemperatur [°C]
    -20...+200
    Quernut
    ohne
    Zentrierbund
    ohne
    Verdrehsicherung
    ohne
    Rostfrei
    nein
    アイテム番号
    1575105
    Typ
    Zugzylinder
    Hub [mm]
    10
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    Kolbendurchmesser [mm]
    40
    Stangendurchmesser [mm]
    25
    Dichtungen
    NBR
    Befestigung
    Querbohrungen
    Kolbenstangenende
    Innengewinde M16
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss K
    Gelenklager
    ohne
    max Betriebsdruck [bar]
    500
    Positionsabfrage
    ohne
    Gehäusematerial
    Stahl
    max Druckkraft [kN]
    max Zugkraft [kN]
    27.9
    Betriebstemperatur [°C]
    -30...+100
    Quernut
    ohne
    Zentrierbund
    ohne
    Verdrehsicherung
    ohne
    Rostfrei
    nein
    アイテム番号
    1575106
    Typ
    Zugzylinder
    Hub [mm]
    10
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    Kolbendurchmesser [mm]
    40
    Stangendurchmesser [mm]
    25
    Dichtungen
    FKM
    Befestigung
    4 Längsbohrungen
    Kolbenstangenende
    Innengewinde M16
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss B
    Gelenklager
    ohne
    max Betriebsdruck [bar]
    500
    Positionsabfrage
    ohne
    Gehäusematerial
    Stahl
    max Druckkraft [kN]
    max Zugkraft [kN]
    27.9
    Betriebstemperatur [°C]
    -20...+200
    Quernut
    ohne
    Zentrierbund
    ohne
    Verdrehsicherung
    ohne
    Rostfrei
    nein
    アイテム番号
    1576105
    Typ
    Zugzylinder
    Hub [mm]
    12
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    Kolbendurchmesser [mm]
    50
    Stangendurchmesser [mm]
    32
    Dichtungen
    NBR
    Befestigung
    Querbohrungen
    Kolbenstangenende
    Innengewinde M20
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss K
    Gelenklager
    ohne
    max Betriebsdruck [bar]
    500
    Positionsabfrage
    ohne
    Gehäusematerial
    Stahl
    max Druckkraft [kN]
    max Zugkraft [kN]
    57.3
    Betriebstemperatur [°C]
    -30...+100
    Quernut
    ohne
    Zentrierbund
    ohne
    Verdrehsicherung
    ohne
    Rostfrei
    nein
    アイテム番号
    1576106
    Typ
    Zugzylinder
    Hub [mm]
    12
    Funktionsweise
    einfach wirkend mit Federrückzug
    Endlagendämpfung
    ohne
    Kolbendurchmesser [mm]
    50
    Stangendurchmesser [mm]
    32
    Dichtungen
    FKM
    Befestigung
    4 Längsbohrungen
    Kolbenstangenende
    Innengewinde M20
    hydraulische Anschlüsse
    O-Ring-Flanschanschluss B
    Gelenklager
    ohne
    max Betriebsdruck [bar]
    500
    Positionsabfrage
    ohne
    Gehäusematerial
    Stahl
    max Druckkraft [kN]
    max Zugkraft [kN]
    57.3
    Betriebstemperatur [°C]
    -20...+200
    Quernut
    ohne
    Zentrierbund
    ohne
    Verdrehsicherung
    ohne
    Rostfrei
    nein
    CADデータの読み込みに中にエラーが発生しました。インターネット接続を確認し、再度お試しください
    ご注意：当社のCADデータは簡略化されたデータで、製品の外形と接続部分を表示しています（利用規約もご参照ください）。許容誤差を含む正確な寸法については、特に取付け穴や特殊クランプなどの取付け具に関する情報については、必ず該当するカタログシートをご参照ください。'
