    シリーズ
    B1.309

    ユニバーサル・ネジ付シリンダー

    単動式と複動式、最大作動圧500bar
    ユニバーサル・ネジ付シリンダー
    ダウンロード
    カタログ
    ENESFR
    取扱説明書
    ラインアップ情報
    説明
    B1.309 ユニバーサル・ネジ付シリンダー

    ねじ込み式ボディのユニバーサルシリンダーは、実績のあるブロックシリンダーと同じピストン径とストロークです。油圧接続は、シリンダー底部でパイプまたはホースにより行われます。表面硬化処理されたピストンロッドのシールは、最小限の漏れを実現するタンデム式とワイパーにより行われます。

    ねじ込み式ボディのユニバーサルシリンダーは、ワーク用クランプシリンダーとして、および一般的な前後動作に使用可能です。温度が
    100°Cを超える場合、FKMシール仕様が用意されています。固定は、対角の2つのロックナットを使用、または1つのロックナットを使用したねじ穴で行われます。ロックナットにより、シリンダーの軸方向の正確な位置決めが可能です。

    製品 (70)
    Hub [mm]
    Funktionsweise
    Kolbendurchmesser [mm]
    Stangendurchmesser [mm]
    max. Druckkraft [kN]
    max. Zugkraft [kN]
    max. Betriebsdruck [bar]
    500 (70)
    Dichtungen
    Befestigung
    Kolbenstangenende
    hydraulische Anschlüsse
    アイテム番号 CADデータHub [mm]FunktionsweiseKolbendurchmesser [mm]Stangendurchmesser [mm]
    アイテム番号
    1311005
    CADデータ
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    プロパティ
    アイテム番号
    1311006
    CADデータ
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    プロパティ
    アイテム番号
    1311025
    CADデータ
    Hub [mm]
    20
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    プロパティ
    アイテム番号
    1311026
    CADデータ
    Hub [mm]
    20
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    プロパティ
    アイテム番号
    1311205
    CADデータ
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    プロパティ
    アイテム番号
    1311206
    CADデータ
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    プロパティ
    アイテム番号
    1311225
    CADデータ
    Hub [mm]
    20
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    プロパティ
    アイテム番号
    1311226
    CADデータ
    Hub [mm]
    20
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    プロパティ
    アイテム番号
    1313005
    CADデータ
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    25
    Stangendurchmesser [mm]
    16
    プロパティ
    アイテム番号
    1313006
    CADデータ
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    25
    Stangendurchmesser [mm]
    16
    プロパティ
    アイテム番号
    1311005
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    max. Druckkraft [kN]
    10
    max. Zugkraft [kN]
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    Befestigung
    Außengewinde M45
    Kolbenstangenende
    Innengewinde M6
    hydraulische Anschlüsse
    G1/4
    アイテム番号
    1311006
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    max. Druckkraft [kN]
    10
    max. Zugkraft [kN]
    max. Betriebsdruck [bar]
    500
    Dichtungen
    FKM
    Befestigung
    Außengewinde M45
    Kolbenstangenende
    Innengewinde M6
    hydraulische Anschlüsse
    G1/4
    アイテム番号
    1311025
    Hub [mm]
    20
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    max. Druckkraft [kN]
    10
    max. Zugkraft [kN]
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    Befestigung
    Außengewinde M45
    Kolbenstangenende
    Innengewinde M6
    hydraulische Anschlüsse
    G1/4
    アイテム番号
    1311026
    Hub [mm]
    20
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    max. Druckkraft [kN]
    10
    max. Zugkraft [kN]
    max. Betriebsdruck [bar]
    500
    Dichtungen
    FKM
    Befestigung
    Außengewinde M45
    Kolbenstangenende
    Innengewinde M6
    hydraulische Anschlüsse
    G1/4
    アイテム番号
    1311205
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    max. Druckkraft [kN]
    10
    max. Zugkraft [kN]
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    Befestigung
    Außengewinde M40
    Kolbenstangenende
    Innengewinde M6
    hydraulische Anschlüsse
    G1/8
    アイテム番号
    1311206
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    max. Druckkraft [kN]
    10
    max. Zugkraft [kN]
    max. Betriebsdruck [bar]
    500
    Dichtungen
    FKM
    Befestigung
    Außengewinde M40
    Kolbenstangenende
    Innengewinde M6
    hydraulische Anschlüsse
    G1/8
    アイテム番号
    1311225
    Hub [mm]
    20
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    max. Druckkraft [kN]
    10
    max. Zugkraft [kN]
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    Befestigung
    Außengewinde M40
    Kolbenstangenende
    Innengewinde M6
    hydraulische Anschlüsse
    G1/8
    アイテム番号
    1311226
    Hub [mm]
    20
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    16
    Stangendurchmesser [mm]
    10
    max. Druckkraft [kN]
    10
    max. Zugkraft [kN]
    max. Betriebsdruck [bar]
    500
    Dichtungen
    FKM
    Befestigung
    Außengewinde M40
    Kolbenstangenende
    Innengewinde M6
    hydraulische Anschlüsse
    G1/8
    アイテム番号
    1313005
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    25
    Stangendurchmesser [mm]
    16
    max. Druckkraft [kN]
    24.5
    max. Zugkraft [kN]
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    Befestigung
    Außengewinde M48
    Kolbenstangenende
    Innengewinde M10
    hydraulische Anschlüsse
    G1/4
    アイテム番号
    1313006
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückzug
    Kolbendurchmesser [mm]
    25
    Stangendurchmesser [mm]
    16
    max. Druckkraft [kN]
    24.5
    max. Zugkraft [kN]
    max. Betriebsdruck [bar]
    500
    Dichtungen
    FKM
    Befestigung
    Außengewinde M48
    Kolbenstangenende
    Innengewinde M10
    hydraulische Anschlüsse
    G1/4
    アクセサリー (7)
    アイテム番号 CADデータ 商品の説明
    アイテム番号
    3300324
    CADデータ
    商品の説明
    Flange nut DIN 1804 M48 x 1,5 mm see page B1.309
    アイテム番号
    3300326
    CADデータ
    商品の説明
    Flange nut DIN 1804 M45 x 1,5 mm see page B1.309
    アイテム番号
    3300412
    CADデータ
    商品の説明
    Flange nut DIN 1804 M90 x 2 mm see page B1.309
    アイテム番号
    3300673
    CADデータ
    商品の説明
    Flange nut DIN 1804 M75 x 1,5 mm see page B1.309
    アイテム番号
    3300699
    CADデータ
    商品の説明
    Flange nut DIN 1804 M40 x 1,5 mm see page B1.309
    アイテム番号
    3300992
    CADデータ
    商品の説明
    Flange nut DIN 1804 M55 x 1,5 mm see page B1.309
    アイテム番号
    3301661
    CADデータ
    /
    商品の説明
    Flange nut DIN 1804 M65 X 1.5 mm see page B1.309

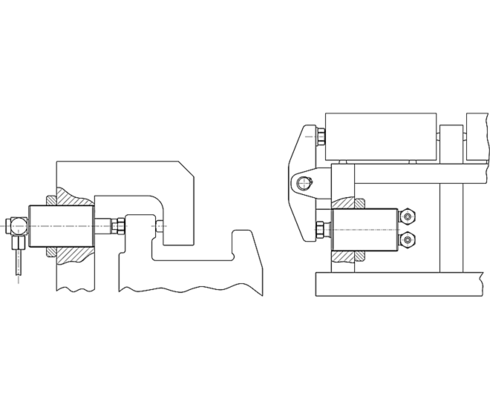

    アプリケーション例
    アプリケーション例1
    CADデータの読み込みに中にエラーが発生しました。インターネット接続を確認し、再度お試しください
    ご注意：当社のCADデータは簡略化されたデータで、製品の外形と接続部分を表示しています（利用規約もご参照ください）。許容誤差を含む正確な寸法については、特に取付け穴や特殊クランプなどの取付け具に関する情報については、必ず該当するカタログシートをご参照ください。'
