シリーズ
B1.950
ワークサポート、ネジ付本体
ラインアップ情報
Description

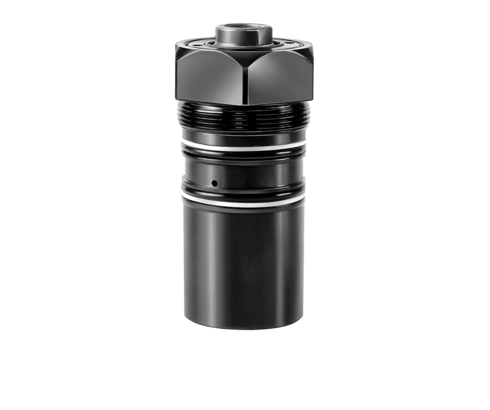

B 1.950 Threaded-Body Work Supports
Hydraulic work supports are used to provide a self-adjusting rest for the workpiece during the machining operations. They compensate the workpiece surface irregularities, also deflection and vibration under machining loads.
Hydraulic locking is made together with hydraulic clamping of the workpiece, or independently.
Three different sizes are available. Each of these can be combined with swing clamps as per data sheet B 1.881 or B 1.892.
製品 (9)
読み込み中…
| アイテム番号 | CADデータ | Funktionsweise | max. Betriebsdruck [bar] | Dichtungen | hydraulische Anschlüsse | |
|---|---|---|---|---|---|---|
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
|
読み込み中…
アイテム番号
Funktionsweise
einfach wirkend
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung M45
Positionskontrolle
ohne
Druckbereich
Hochdruck
Abstreifer
FKM
Federraumbelüftung
ohne
Fail-Safe Funktion
ohne
Bolzenausführung
mit Innengewinde
min. Betriebsdruck [bar]
100
max. Betriebstemperatur [°C]
100
Grundstellung
ausgefahren
Ausfahren
-
Rückstellung
mit Federkraft
Anlegen
mit Federkraft
Bolzen-Ø [mm]
20
max. Belastungskraft [kN]
16.8
Bolzenhub [mm]
12
max. Volumenstrom [cm3/s]
-
Feder-Anlegekraft [N]
15-25
Luft-Anlegekraft [N/bar]
-
Elastische Längenänderung [μm/kN]
4
アイテム番号
Funktionsweise
einfach wirkend
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung M45
Positionskontrolle
ohne
Druckbereich
Hochdruck
Abstreifer
FKM
Federraumbelüftung
ohne
Fail-Safe Funktion
ohne
Bolzenausführung
mit Innengewinde
min. Betriebsdruck [bar]
100
max. Betriebstemperatur [°C]
100
Grundstellung
eingefahren
Ausfahren
mit Luftdruck
Rückstellung
mit Federkraft
Anlegen
mit Luftdruck
Bolzen-Ø [mm]
20
max. Belastungskraft [kN]
16.8
Bolzenhub [mm]
12
max. Volumenstrom [cm3/s]
-
Feder-Anlegekraft [N]
15-25
Luft-Anlegekraft [N/bar]
31
Elastische Längenänderung [μm/kN]
4
アイテム番号
Funktionsweise
einfach wirkend
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung M45
Positionskontrolle
ohne
Druckbereich
Hochdruck
Abstreifer
FKM
Federraumbelüftung
ohne
Fail-Safe Funktion
ohne
Bolzenausführung
mit Innengewinde
min. Betriebsdruck [bar]
100
max. Betriebstemperatur [°C]
100
Grundstellung
eingefahren
Ausfahren
hydraulisch
Rückstellung
mit Federkraft
Anlegen
mit Federkraft
Bolzen-Ø [mm]
20
max. Belastungskraft [kN]
16.8
Bolzenhub [mm]
12
max. Volumenstrom [cm3/s]
25
Feder-Anlegekraft [N]
15-25
Luft-Anlegekraft [N/bar]
-
Elastische Längenänderung [μm/kN]
4
アイテム番号
Funktionsweise
einfach wirkend
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung M60
Positionskontrolle
ohne
Druckbereich
Hochdruck
Abstreifer
FKM
Federraumbelüftung
ohne
Fail-Safe Funktion
ohne
Bolzenausführung
mit Innengewinde
min. Betriebsdruck [bar]
100
max. Betriebstemperatur [°C]
100
Grundstellung
ausgefahren
Ausfahren
-
Rückstellung
mit Federkraft
Anlegen
mit Federkraft
Bolzen-Ø [mm]
32
max. Belastungskraft [kN]
42
Bolzenhub [mm]
16
max. Volumenstrom [cm3/s]
-
Feder-Anlegekraft [N]
30-60
Luft-Anlegekraft [N/bar]
-
Elastische Längenänderung [μm/kN]
3
アイテム番号
Funktionsweise
einfach wirkend
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung M60
Positionskontrolle
ohne
Druckbereich
Hochdruck
Abstreifer
FKM
Federraumbelüftung
ohne
Fail-Safe Funktion
ohne
Bolzenausführung
mit Innengewinde
min. Betriebsdruck [bar]
100
max. Betriebstemperatur [°C]
100
Grundstellung
eingefahren
Ausfahren
mit Luftdruck
Rückstellung
mit Federkraft
Anlegen
mit Luftdruck
Bolzen-Ø [mm]
32
max. Belastungskraft [kN]
42
Bolzenhub [mm]
16
max. Volumenstrom [cm3/s]
-
Feder-Anlegekraft [N]
30-60
Luft-Anlegekraft [N/bar]
80
Elastische Längenänderung [μm/kN]
3
アイテム番号
Funktionsweise
einfach wirkend
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung M60
Positionskontrolle
ohne
Druckbereich
Hochdruck
Abstreifer
FKM
Federraumbelüftung
ohne
Fail-Safe Funktion
ohne
Bolzenausführung
mit Innengewinde
min. Betriebsdruck [bar]
100
max. Betriebstemperatur [°C]
100
Grundstellung
eingefahren
Ausfahren
hydraulisch
Rückstellung
mit Federkraft
Anlegen
mit Federkraft
Bolzen-Ø [mm]
32
max. Belastungskraft [kN]
42
Bolzenhub [mm]
16
max. Volumenstrom [cm3/s]
35
Feder-Anlegekraft [N]
30-60
Luft-Anlegekraft [N/bar]
-
Elastische Längenänderung [μm/kN]
3
アイテム番号
Funktionsweise
einfach wirkend
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung M90
Positionskontrolle
ohne
Druckbereich
Hochdruck
Abstreifer
FKM
Federraumbelüftung
ohne
Fail-Safe Funktion
ohne
Bolzenausführung
mit Innengewinde
min. Betriebsdruck [bar]
100
max. Betriebstemperatur [°C]
100
Grundstellung
ausgefahren
Ausfahren
-
Rückstellung
mit Federkraft
Anlegen
mit Federkraft
Bolzen-Ø [mm]
50
max. Belastungskraft [kN]
102
Bolzenhub [mm]
20
max. Volumenstrom [cm3/s]
-
Feder-Anlegekraft [N]
50-100
Luft-Anlegekraft [N/bar]
-
Elastische Längenänderung [μm/kN]
2
アイテム番号
Funktionsweise
einfach wirkend
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung M90
Positionskontrolle
ohne
Druckbereich
Hochdruck
Abstreifer
FKM
Federraumbelüftung
ohne
Fail-Safe Funktion
ohne
Bolzenausführung
mit Innengewinde
min. Betriebsdruck [bar]
100
max. Betriebstemperatur [°C]
100
Grundstellung
eingefahren
Ausfahren
mit Luftdruck
Rückstellung
mit Federkraft
Anlegen
mit Luftdruck
Bolzen-Ø [mm]
50
max. Belastungskraft [kN]
102
Bolzenhub [mm]
20
max. Volumenstrom [cm3/s]
-
Feder-Anlegekraft [N]
50-100
Luft-Anlegekraft [N/bar]
196
Elastische Längenänderung [μm/kN]
2
アイテム番号
Funktionsweise
einfach wirkend
max. Betriebsdruck [bar]
500
Dichtungen
NBR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einschraubausführung M90
Positionskontrolle
ohne
Druckbereich
Hochdruck
Abstreifer
FKM
Federraumbelüftung
ohne
Fail-Safe Funktion
ohne
Bolzenausführung
mit Innengewinde
min. Betriebsdruck [bar]
100
max. Betriebstemperatur [°C]
100
Grundstellung
eingefahren
Ausfahren
hydraulisch
Rückstellung
mit Federkraft
Anlegen
mit Federkraft
Bolzen-Ø [mm]
50
max. Belastungskraft [kN]
102
Bolzenhub [mm]
20
max. Volumenstrom [cm3/s]
100
Feder-Anlegekraft [N]
50-100
Luft-Anlegekraft [N/bar]
-
Elastische Längenänderung [μm/kN]
2
