    シリーズ
    B1.940

    ワークサポート、ネジ付本体

    単動式、最大作動圧500bar
    ワークサポート、ネジ付本体
    ダウンロード
    カタログ
    ENESFR
    取扱説明書
    ラインアップ情報
    Description

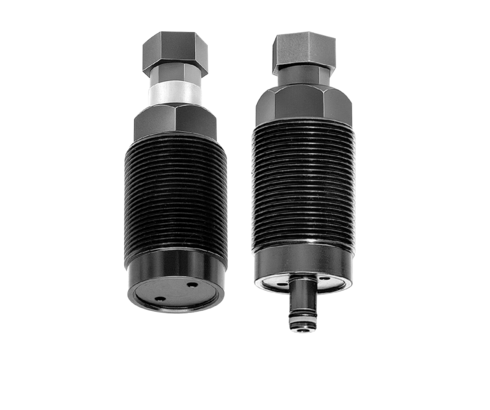

    B 1.940 Threaded-Body Work Supports

    Hydraulic work supports are used to provide a self-adjusting rest for the workpiece during the machining operations. They compensate the workpiece surface irregularities, also deflection and vibration under machining loads. Two sizes are available. The threaded-body design of the elements allows direct installation in clamping fixtures, in horizontal or vertical mounting position, and thereby a space-saving arrangement. Hydraulic oil is fed through drilled channels in the fixture body. Hydraulic locking is made together with hydraulic clamping of the workpiece, or independently.

    Types of operation

    For the support plunger there are 3 types of operation:

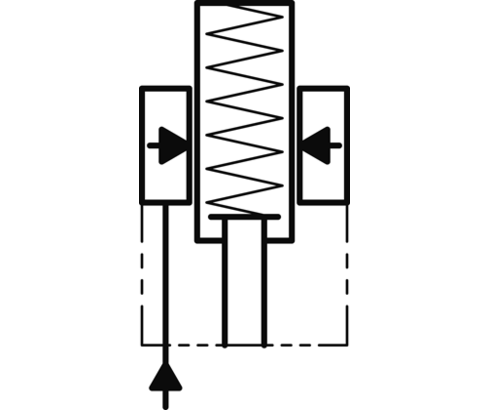

    Off-position extended

    The support plunger is pushed in by the workpiece against the spring force.

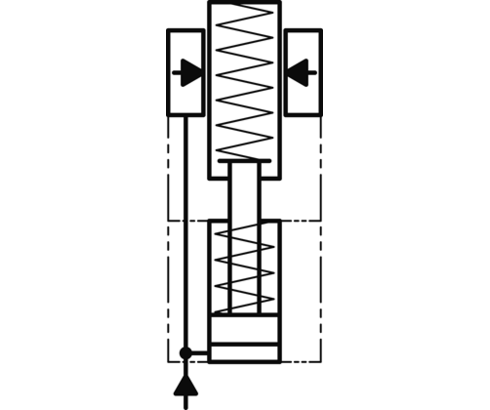

    Off-position retracted

    The support plunger extends pneumatically and returns by spring force.

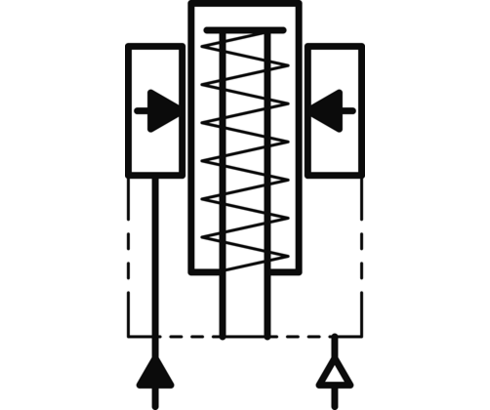

    Off-position retracted

    The support plunger extends hydraulically with spring force and returns by spring force or hydraulically.

    製品 (8)
    Gehäusebauform
    Einschraubausführung M30 (8)
    Fail-Safe Funktion
    ohne (8)
    Funktionsweise
    einfach wirkend (8)
    max. Betriebsdruck [bar]
    500 (8)
    Dichtungen
    NBR (8)
    hydraulische Anschlüsse
    für gebohrte Kanäle (8)
    Positionskontrolle
    ohne (8)
    Druckbereich
    Hochdruck (8)
    Abstreifer
    FKM (8)
    Federraumbelüftung
    ohne (8)
    Bolzenausführung
    mit Druckschraube (8)
    min. Betriebsdruck [bar]
    100 (8)
    max. Betriebstemperatur [°C]
    80 (8)
    Grundstellung
    Ausfahren
    Rückstellung
    mit Federkraft (8)
    Anlegen
    Bolzen-Ø [mm]
    16 (8)
    max. Belastungskraft [kN]
    Bolzenhub [mm]
    max. Volumenstrom [cm3/s]
    Feder-Anlegekraft [N]
    Luft-Anlegekraft [N/bar]
    Elastische Längenänderung [μm/kN]
    アイテム番号 CADデータFunktionsweisemax. Betriebsdruck [bar]Dichtungenhydraulische Anschlüsse
    アイテム番号
    1940000
    CADデータ
    Funktionsweise
    einfach wirkend
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    hydraulische Anschlüsse
    für gebohrte Kanäle
    プロパティ
    アイテム番号
    1940010
    CADデータ
    Funktionsweise
    einfach wirkend
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    hydraulische Anschlüsse
    für gebohrte Kanäle
    プロパティ
    アイテム番号
    1941000
    CADデータ
    Funktionsweise
    einfach wirkend
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    hydraulische Anschlüsse
    für gebohrte Kanäle
    プロパティ
    アイテム番号
    1941010
    CADデータ
    Funktionsweise
    einfach wirkend
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    hydraulische Anschlüsse
    für gebohrte Kanäle
    プロパティ
    アイテム番号
    1942000
    CADデータ
    Funktionsweise
    einfach wirkend
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    hydraulische Anschlüsse
    für gebohrte Kanäle
    プロパティ
    アイテム番号
    1942005
    CADデータ
    Funktionsweise
    einfach wirkend
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    hydraulische Anschlüsse
    für gebohrte Kanäle
    プロパティ
    アイテム番号
    1942010
    CADデータ
    Funktionsweise
    einfach wirkend
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    hydraulische Anschlüsse
    für gebohrte Kanäle
    プロパティ
    アイテム番号
    1942015
    CADデータ
    Funktionsweise
    einfach wirkend
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    hydraulische Anschlüsse
    für gebohrte Kanäle
    プロパティ
    アイテム番号
    1940000
    Funktionsweise
    einfach wirkend
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    hydraulische Anschlüsse
    für gebohrte Kanäle
    Gehäusebauform
    Einschraubausführung M30
    Positionskontrolle
    ohne
    Druckbereich
    Hochdruck
    Abstreifer
    FKM
    Federraumbelüftung
    ohne
    Fail-Safe Funktion
    ohne
    Bolzenausführung
    mit Druckschraube
    min. Betriebsdruck [bar]
    100
    max. Betriebstemperatur [°C]
    80
    Grundstellung
    ausgefahren
    Ausfahren
    -
    Rückstellung
    mit Federkraft
    Anlegen
    mit Federkraft
    Bolzen-Ø [mm]
    16
    max. Belastungskraft [kN]
    6.5
    Bolzenhub [mm]
    8
    max. Volumenstrom [cm3/s]
    -
    Feder-Anlegekraft [N]
    7-12
    Luft-Anlegekraft [N/bar]
    -
    Elastische Längenänderung [μm/kN]
    3.5
    アイテム番号
    1940010
    Funktionsweise
    einfach wirkend
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    hydraulische Anschlüsse
    für gebohrte Kanäle
    Gehäusebauform
    Einschraubausführung M30
    Positionskontrolle
    ohne
    Druckbereich
    Hochdruck
    Abstreifer
    FKM
    Federraumbelüftung
    ohne
    Fail-Safe Funktion
    ohne
    Bolzenausführung
    mit Druckschraube
    min. Betriebsdruck [bar]
    100
    max. Betriebstemperatur [°C]
    80
    Grundstellung
    ausgefahren
    Ausfahren
    -
    Rückstellung
    mit Federkraft
    Anlegen
    mit Federkraft
    Bolzen-Ø [mm]
    16
    max. Belastungskraft [kN]
    9.5
    Bolzenhub [mm]
    8
    max. Volumenstrom [cm3/s]
    -
    Feder-Anlegekraft [N]
    7-12
    Luft-Anlegekraft [N/bar]
    -
    Elastische Längenänderung [μm/kN]
    4
    アイテム番号
    1941000
    Funktionsweise
    einfach wirkend
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    hydraulische Anschlüsse
    für gebohrte Kanäle
    Gehäusebauform
    Einschraubausführung M30
    Positionskontrolle
    ohne
    Druckbereich
    Hochdruck
    Abstreifer
    FKM
    Federraumbelüftung
    ohne
    Fail-Safe Funktion
    ohne
    Bolzenausführung
    mit Druckschraube
    min. Betriebsdruck [bar]
    100
    max. Betriebstemperatur [°C]
    80
    Grundstellung
    eingefahren
    Ausfahren
    mit Luftdruck
    Rückstellung
    mit Federkraft
    Anlegen
    mit Luftdruck
    Bolzen-Ø [mm]
    16
    max. Belastungskraft [kN]
    6.5
    Bolzenhub [mm]
    8
    max. Volumenstrom [cm3/s]
    -
    Feder-Anlegekraft [N]
    7-12
    Luft-Anlegekraft [N/bar]
    20
    Elastische Längenänderung [μm/kN]
    3.5
    アイテム番号
    1941010
    Funktionsweise
    einfach wirkend
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    hydraulische Anschlüsse
    für gebohrte Kanäle
    Gehäusebauform
    Einschraubausführung M30
    Positionskontrolle
    ohne
    Druckbereich
    Hochdruck
    Abstreifer
    FKM
    Federraumbelüftung
    ohne
    Fail-Safe Funktion
    ohne
    Bolzenausführung
    mit Druckschraube
    min. Betriebsdruck [bar]
    100
    max. Betriebstemperatur [°C]
    80
    Grundstellung
    eingefahren
    Ausfahren
    mit Luftdruck
    Rückstellung
    mit Federkraft
    Anlegen
    mit Luftdruck
    Bolzen-Ø [mm]
    16
    max. Belastungskraft [kN]
    9.5
    Bolzenhub [mm]
    8
    max. Volumenstrom [cm3/s]
    -
    Feder-Anlegekraft [N]
    7-12
    Luft-Anlegekraft [N/bar]
    20
    Elastische Längenänderung [μm/kN]
    4
    アイテム番号
    1942000
    Funktionsweise
    einfach wirkend
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    hydraulische Anschlüsse
    für gebohrte Kanäle
    Gehäusebauform
    Einschraubausführung M30
    Positionskontrolle
    ohne
    Druckbereich
    Hochdruck
    Abstreifer
    FKM
    Federraumbelüftung
    ohne
    Fail-Safe Funktion
    ohne
    Bolzenausführung
    mit Druckschraube
    min. Betriebsdruck [bar]
    100
    max. Betriebstemperatur [°C]
    80
    Grundstellung
    eingefahren
    Ausfahren
    hydraulisch
    Rückstellung
    mit Federkraft
    Anlegen
    mit Federkraft
    Bolzen-Ø [mm]
    16
    max. Belastungskraft [kN]
    6.5
    Bolzenhub [mm]
    8
    max. Volumenstrom [cm3/s]
    25
    Feder-Anlegekraft [N]
    16-33
    Luft-Anlegekraft [N/bar]
    -
    Elastische Längenänderung [μm/kN]
    3.5
    アイテム番号
    1942005
    Funktionsweise
    einfach wirkend
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    hydraulische Anschlüsse
    für gebohrte Kanäle
    Gehäusebauform
    Einschraubausführung M30
    Positionskontrolle
    ohne
    Druckbereich
    Hochdruck
    Abstreifer
    FKM
    Federraumbelüftung
    ohne
    Fail-Safe Funktion
    ohne
    Bolzenausführung
    mit Druckschraube
    min. Betriebsdruck [bar]
    100
    max. Betriebstemperatur [°C]
    80
    Grundstellung
    eingefahren
    Ausfahren
    hydraulisch
    Rückstellung
    mit Federkraft
    Anlegen
    mit Federkraft
    Bolzen-Ø [mm]
    16
    max. Belastungskraft [kN]
    6.5
    Bolzenhub [mm]
    15
    max. Volumenstrom [cm3/s]
    25
    Feder-Anlegekraft [N]
    10-22
    Luft-Anlegekraft [N/bar]
    -
    Elastische Längenänderung [μm/kN]
    3.5
    アイテム番号
    1942010
    Funktionsweise
    einfach wirkend
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    hydraulische Anschlüsse
    für gebohrte Kanäle
    Gehäusebauform
    Einschraubausführung M30
    Positionskontrolle
    ohne
    Druckbereich
    Hochdruck
    Abstreifer
    FKM
    Federraumbelüftung
    ohne
    Fail-Safe Funktion
    ohne
    Bolzenausführung
    mit Druckschraube
    min. Betriebsdruck [bar]
    100
    max. Betriebstemperatur [°C]
    80
    Grundstellung
    eingefahren
    Ausfahren
    hydraulisch
    Rückstellung
    mit Federkraft
    Anlegen
    mit Federkraft
    Bolzen-Ø [mm]
    16
    max. Belastungskraft [kN]
    9.5
    Bolzenhub [mm]
    8
    max. Volumenstrom [cm3/s]
    25
    Feder-Anlegekraft [N]
    16-33
    Luft-Anlegekraft [N/bar]
    -
    Elastische Längenänderung [μm/kN]
    4
    アイテム番号
    1942015
    Funktionsweise
    einfach wirkend
    max. Betriebsdruck [bar]
    500
    Dichtungen
    NBR
    hydraulische Anschlüsse
    für gebohrte Kanäle
    Gehäusebauform
    Einschraubausführung M30
    Positionskontrolle
    ohne
    Druckbereich
    Hochdruck
    Abstreifer
    FKM
    Federraumbelüftung
    ohne
    Fail-Safe Funktion
    ohne
    Bolzenausführung
    mit Druckschraube
    min. Betriebsdruck [bar]
    100
    max. Betriebstemperatur [°C]
    80
    Grundstellung
    eingefahren
    Ausfahren
    hydraulisch
    Rückstellung
    mit Federkraft
    Anlegen
    mit Federkraft
    Bolzen-Ø [mm]
    16
    max. Belastungskraft [kN]
    9.5
    Bolzenhub [mm]
    15
    max. Volumenstrom [cm3/s]
    25
    Feder-Anlegekraft [N]
    10-22
    Luft-Anlegekraft [N/bar]
    -
    Elastische Längenänderung [μm/kN]
    4
    アクセサリー (4)
    アイテム番号 CADデータ 商品の説明
    アイテム番号
    0131081
    CADデータ
    /
    商品の説明
    Seal kit, external seals for 1941-000/-010 and 1941-002/-012 as per data sheet S0.001
    アイテム番号
    3000842
    CADデータ
    /
    商品の説明
    Seal Delrin 28 x 22 x 1,5 mm see page B1.460
    アイテム番号
    3467086
    CADデータ
    商品の説明
    Connecting housing f. 1462-XXX M38 x 1,5 x 58 mm long 500 bar, see page B1.460
    アイテム番号
    3467112
    CADデータ
    商品の説明
    Mounting body flange for 1941-0XX with pneumatic port max. 500 bar, as per data sheet B1.940
