ホローシリンダー

単動式もしくは複動式、ネジ付き通し穴、最大作動圧500bar

ダウンロード

カタログ

EN ES FR

取扱説明書

ラインアップ情報

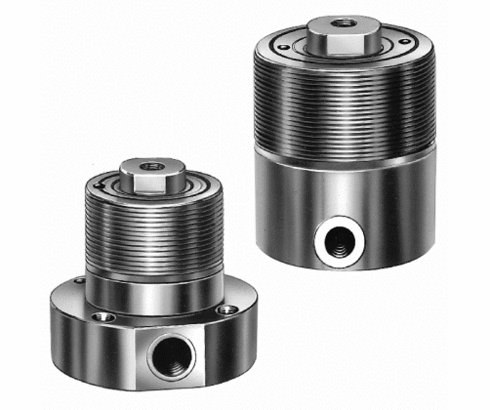

Description

B 1.7441 Hollow-piston cylinders

Hollow-piston cylinders are especially suitable for clamping workpieces that have a through hole or opening.

The piston has a through hole with an internal thread.
In connection with a standard tie rod and C-washer combination a variety of applications is possible (see application examples).
After the workpiece has been inserted and centred by hand, the C-washer can be pushed onto the tie rod and then clamped hydraulically.
Compared to mechanical clamping with clamping screws this has significant advantages:

The clamping force can be hydraulically adjusted with precision and high repetitive accuracy
The operator can fully concentrate on the correct position of the workpiece
A significant time saving

製品 (12)

数

アイテム番号	CADデータ	Hub [mm]	Funktionsweise	Kolbendurchmesser [mm]	max. Druckkraft [kN]
アイテム番号 1752004	CADデータ	Hub [mm] 6	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 20	max. Druckkraft [kN] -	プロパティ
アイテム番号 1752023	CADデータ	Hub [mm] 10	Funktionsweise doppelt wirkend	Kolbendurchmesser [mm] 20	max. Druckkraft [kN] 10	プロパティ
アイテム番号 1754004	CADデータ	Hub [mm] 8	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 32	max. Druckkraft [kN] -	プロパティ
アイテム番号 1754023	CADデータ	Hub [mm] 12	Funktionsweise doppelt wirkend	Kolbendurchmesser [mm] 32	max. Druckkraft [kN] 24	プロパティ
アイテム番号 1755004	CADデータ	Hub [mm] 10	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 40	max. Druckkraft [kN] -	プロパティ
アイテム番号 1755023	CADデータ	Hub [mm] 16	Funktionsweise doppelt wirkend	Kolbendurchmesser [mm] 40	max. Druckkraft [kN] 38	プロパティ
アイテム番号 1756004	CADデータ	Hub [mm] 12	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 50	max. Druckkraft [kN] -	プロパティ
アイテム番号 1756023	CADデータ	Hub [mm] 20	Funktionsweise doppelt wirkend	Kolbendurchmesser [mm] 50	max. Druckkraft [kN] 57.9	プロパティ
アイテム番号 1757004	CADデータ	Hub [mm] 16	Funktionsweise einfach wirkend mit Federrückzug	Kolbendurchmesser [mm] 63	max. Druckkraft [kN] -	プロパティ
アイテム番号 1757023	CADデータ	Hub [mm] 32	Funktionsweise doppelt wirkend	Kolbendurchmesser [mm] 63	max. Druckkraft [kN] 93	プロパティ

アクセサリー (12)

数

アイテム番号	CADデータ	商品の説明
アイテム番号 3300054	CADデータ /	商品の説明
アイテム番号 3300134	CADデータ	商品の説明 Lock nut DIN 1804 M120 x 2 mm as per data sheet B1.7441
アイテム番号 3300277	CADデータ /	商品の説明
アイテム番号 3300324	CADデータ	商品の説明 Flange nut DIN 1804 M48 x 1,5 mm see page B1.309
アイテム番号 3300411	CADデータ	商品の説明 Flange nut M60 x 1,5 mm W black oxided see page B1.460
アイテム番号 3300412	CADデータ	商品の説明 Flange nut DIN 1804 M90 x 2 mm see page B1.309
アイテム番号 3300673	CADデータ	商品の説明 Flange nut DIN 1804 M75 x 1,5 mm see page B1.309
アイテム番号 3300699	CADデータ	商品の説明 Flange nut DIN 1804 M40 x 1,5 mm see page B1.309
アイテム番号 3301263	CADデータ	商品の説明 Socket head cap screw M8 x 20 mm, 8.8, galvanized as per data sheet B1.7441
アイテム番号 3456310	CADデータ	商品の説明 Flange for hollow-piston cylinder 1756-XXX Ø 105 x 20 mm as per data sheet B1.7441

Application examples

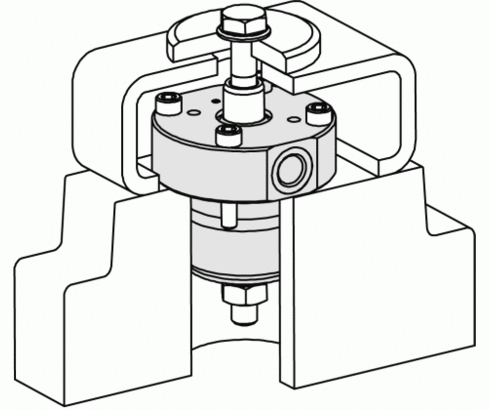

Application example 1

Hollow-piston cylinders in combination with push-pull bolt and “C”-washer can be used advantageously in many cases to clamp workpieces with centre openings.

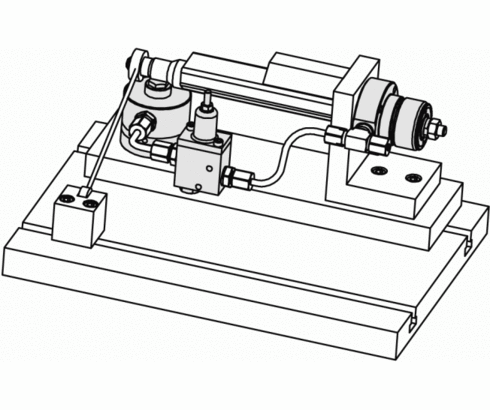

Application example 2

On the shown machine table, the workpiece is clamped with a hollow-piston cylinder and additionally supported with a work support, controlled by a sequence valve.
The support plunger of the work support is retracted in off-position to facilitate workpiece loading. Contact is effected by means of spring force. The savings in workpiece exchange time, compared to a mechanical clamping system amounts to 58%.

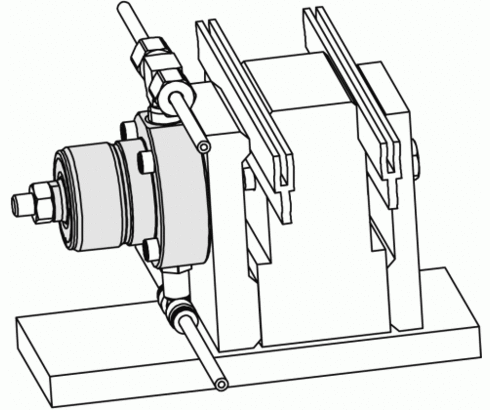

Application example 3

This clamping fixture is for milling operation on a light extruded rail. Workholding by means of hollow-piston cylinders in individual clamping stations mounted on a base plate. Positioning and support of the rail is effected with two longitudinal members matching the cross section of the rail.
