Description
B 1.827 Compact clamps
Compact clamps are designed for application in hydraulic clamping fixtures where oil supply is effected through drilled channels in the fixture body.
Due to the minimum space required, the compact clamp is especially suitable for clamping fixtures with little space for the installation of hydraulic clamping elements. A clamping recess in the workpiece a little bit wider than the clamping lever is sufficient as clamping surface.
Typical applications are:
- Rotary indexing fixtures in horizontal and vertical machining centres
- Clamping fixtures for machining of several sides and complete machining
- Multiple clamping fixtures with many workpieces that are closely arranged
- Test systems for motors, gears, etc.
- Assembly lines
Description
The hydraulic compact clamp is a double-acting pull-type cylinder where a part of the linear stroke is used to swing the clamping lever onto the workpiece.
The version with cover is inserted in open bore holes and enables the smallest possible building height.
The version without cover requires a closed pocket hole.
Video
製品 (72)
読み込み中…
| アイテム番号 | CADデータ | Typ | Funktionsweise | max. Betriebsdruck [bar] | Dichtungen | |
|---|---|---|---|---|---|---|
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
|
読み込み中…
アイテム番号
Typ
Kompaktspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
250
Dichtungen
NBR und PUR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einsteckausführung mit Deckel
Positionskontrolle
mit pneumatischer Spannkontrolle
Druckbereich
Hochdruck
Spannhebel
kurzer Spannhebel
Spannhub [mm]
4.5
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
3.2
Metallabstreifkante
mit
アイテム番号
Typ
Kompaktspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
250
Dichtungen
NBR und PUR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einsteckausführung mit Deckel
Positionskontrolle
mit pneumatischer Entspannkontrolle
Druckbereich
Hochdruck
Spannhebel
kurzer Spannhebel
Spannhub [mm]
4.5
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
3.2
Metallabstreifkante
mit
アイテム番号
Typ
Kompaktspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
250
Dichtungen
NBR und PUR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einsteckausführung mit Deckel
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhebel
kurzer Spannhebel
Spannhub [mm]
4.5
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
3.2
Metallabstreifkante
mit
アイテム番号
Typ
Kompaktspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
250
Dichtungen
NBR und PUR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einsteckausführung ohne Deckel
Positionskontrolle
mit pneumatischer Spannkontrolle
Druckbereich
Hochdruck
Spannhebel
kurzer Spannhebel
Spannhub [mm]
4.5
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
3.2
Metallabstreifkante
mit
アイテム番号
Typ
Kompaktspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
250
Dichtungen
NBR und PUR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einsteckausführung ohne Deckel
Positionskontrolle
mit pneumatischer Entspannkontrolle
Druckbereich
Hochdruck
Spannhebel
kurzer Spannhebel
Spannhub [mm]
4.5
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
3.2
Metallabstreifkante
mit
アイテム番号
Typ
Kompaktspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
250
Dichtungen
NBR und PUR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einsteckausführung ohne Deckel
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhebel
kurzer Spannhebel
Spannhub [mm]
4.5
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
3.2
Metallabstreifkante
mit
アイテム番号
Typ
Kompaktspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
250
Dichtungen
NBR und PUR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einsteckausführung mit Deckel
Positionskontrolle
mit pneumatischer Spannkontrolle
Druckbereich
Hochdruck
Spannhebel
langer Spannhebel, unbearbeitet
Spannhub [mm]
4.5
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
3.2
Metallabstreifkante
mit
アイテム番号
Typ
Kompaktspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
250
Dichtungen
NBR und PUR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einsteckausführung mit Deckel
Positionskontrolle
mit pneumatischer Entspannkontrolle
Druckbereich
Hochdruck
Spannhebel
langer Spannhebel, unbearbeitet
Spannhub [mm]
4.5
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
3.2
Metallabstreifkante
mit
アイテム番号
Typ
Kompaktspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
250
Dichtungen
NBR und PUR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einsteckausführung mit Deckel
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhebel
langer Spannhebel, unbearbeitet
Spannhub [mm]
4.5
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
3.2
Metallabstreifkante
mit
アイテム番号
Typ
Kompaktspanner
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
250
Dichtungen
NBR und PUR
hydraulische Anschlüsse
für gebohrte Kanäle
Gehäusebauform
Einsteckausführung ohne Deckel
Positionskontrolle
mit pneumatischer Spannkontrolle
Druckbereich
Hochdruck
Spannhebel
langer Spannhebel, unbearbeitet
Spannhub [mm]
4.5
durchgehende Kolbenstange
ohne
max. Spannkraft [kN}
3.2
Metallabstreifkante
mit
アクセサリー (18)
| アイテム番号 | CADデータ | 商品の説明 |
|---|---|---|
|
アイテム番号
|
CADデータ
|
商品の説明
Mounting body 1801-1X0
for compact clamp size 1
Connections: 2xG1/8, 1xM5
as per data sheet B1.827
|
|
アイテム番号
|
CADデータ
|
商品の説明
Mounting body 1802-1X0
for compact clamp size 2
Connections: 2xG1/8, 1xM5
as per data sheet B1.827
|
|
アイテム番号
|
CADデータ
|
商品の説明
Mounting body 1803-1X0
for compact clamp size 3
Connections: 2xG1/8, 1xM5
as per data sheet B1.827
|
|
アイテム番号
|
CADデータ
|
商品の説明
Mounting body 1804-1X0
for compact clamp size 4
Connections: 2xG1/8, 1xM5
as per data sheet B1.827
|
|
アイテム番号
|
CADデータ
|
商品の説明
Long clamping lever (blank)
for compact clamp size 1
as per data sheet B1.827
|
|
アイテム番号
|
CADデータ
|
商品の説明
Long clamping lever (blank)
for compact clamp size 2
as per data sheet B1.827
|
|
アイテム番号
|
CADデータ
|
商品の説明
Long clamping lever (blank)
for compact clamp size 3
as per data sheet B1.827
|
|
アイテム番号
|
CADデータ
|
商品の説明
Long clamping lever (blank)
for compact clamp size 4
as per data sheet B1.827
|
|
アイテム番号
|
CADデータ
|
商品の説明
Short clamping lever
for compact clamp size 1
as per data sheet B1.827
|
|
アイテム番号
|
CADデータ
|
商品の説明
Short clamping lever
for compact clamp size 2
as per data sheet B1.827
|
読み込み中…
Application examples
Application example 1

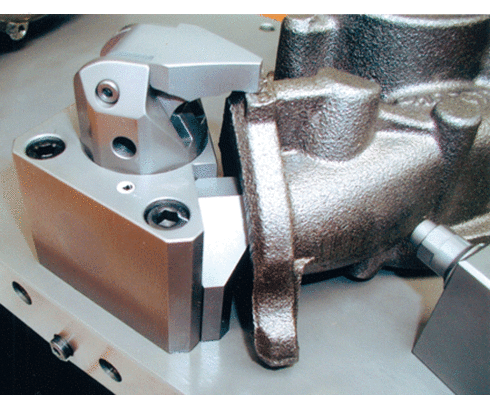

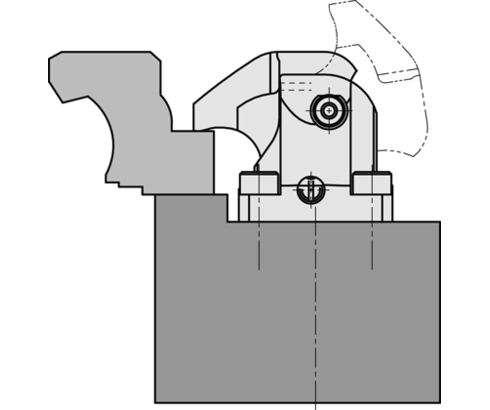

Clamping of a cast part
